南非矿山钢结构厂房BIM三维设计模型

本模型为南非Voorspoed矿山配套工业厂房的BIM三维设计成果，完整还原了矿山地面生产配套建筑的钢结构框架体系，建模过程严格遵循矿山工业建筑的设计规范，从地基承载基准面开始逐层搭建：首先完成碎石纹理混凝土地基的建模，按照厂房跨度、层高参数定位红色竖向承重钢柱的安装点位，确保每根立柱的垂直度、柱间距符合矿山重型设备布设的荷载要求；随后搭建蓝色横向主钢梁层，分层布设三层水平承重梁结构，匹配厂房多层作业的空间需求，再搭建绿色屋面斜梁体系，精准还原双坡屋面的桁架坡度，最后添加黄色横向系杆、蓝色交叉支撑构件，完成整个钢框架的受力体系搭建，所有构件的连接节点均按照钢结构施工标准做了精细化建模，还原了螺栓连接、焊接点位的细节特征。

参数设计层面，模型严格匹配矿山厂房的实际建设尺寸，柱距、层高、梁截面规格均参考同类型矿山厂房的通用设计参数设置，屋面坡度适配南非当地降雨排水需求，支撑构件的排布密度满足矿区抗风、抗震的结构安全要求，地基厚度参数符合重型设备布设的承载标准，所有构件的尺寸比例完全贴合真实工程的设计逻辑，不存在结构错位、比例失调的问题。

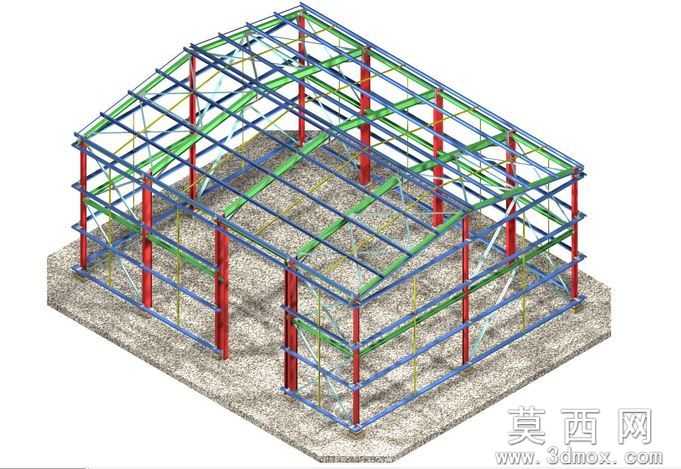

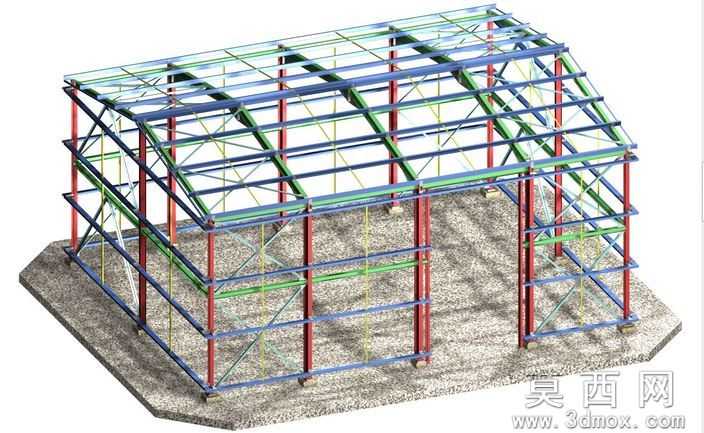

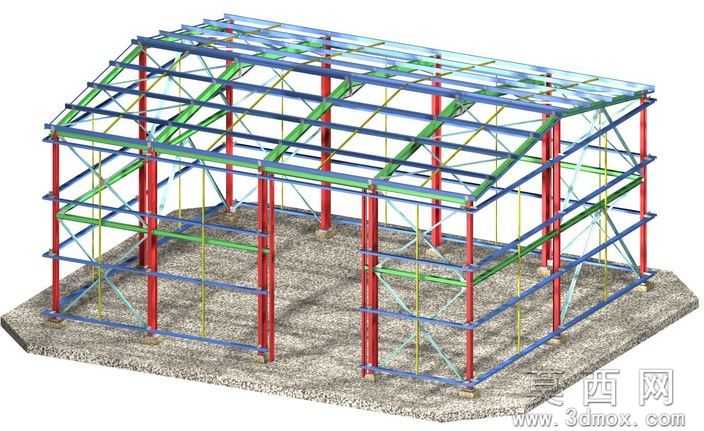

渲染材质层面，模型对不同构件做了差异化材质区分：竖向承重柱采用红色防锈漆钢材材质，还原工业钢结构的防腐涂装效果；横向主钢梁、屋面梁采用蓝色涂装钢材材质，系杆采用黄色警示涂装材质，交叉支撑采用半透明浅蓝色轻质钢材材质，地基表面采用粗糙碎石混凝土材质，通过材质差异清晰区分不同受力构件的功能属性，渲染效果直观清晰，能够快速识别各结构部分的作用。

结构原理层面，整个厂房采用典型的钢框架支撑结构体系，红色竖向柱承担竖向荷载，将屋面、各层平台的荷载传递至地基；蓝色横向主梁承担各层平台的承重荷载，绿色屋面斜梁承担屋面围护结构的荷载并传递至立柱；黄色系杆用于维持立柱的平面外稳定性，蓝色交叉支撑为结构提供抗侧移刚度，抵抗风荷载、地震作用产生的水平力，整个结构体系受力清晰，符合矿山工业厂房大跨度、高荷载、强稳定性的设计要求，能够满足矿区生产设备安装、作业空间布设的使用需求。

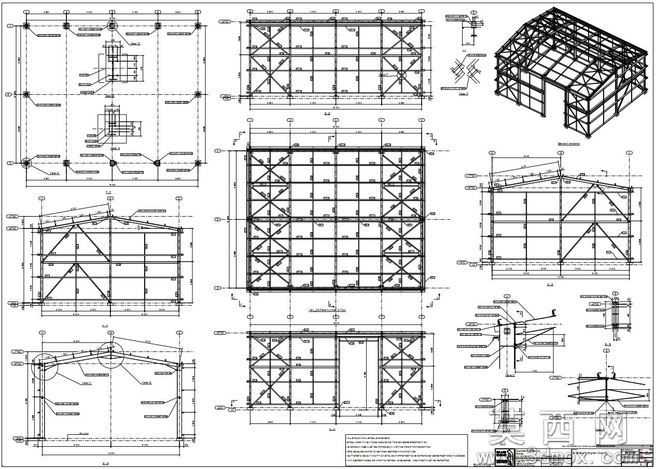

软件兼容层面，该模型最初在Turbocad平台完成建模与效果呈现，同时兼容主流BIM建模软件、机械三维设计软件的导入格式，支持在SolidWorks、AutoCAD等常用工程设计软件中打开编辑，可导出为通用三维格式用于不同设计场景的使用，文件内包含效果图、AutoCAD格式参考文件等配套内容，方便不同软件使用习惯的设计人员调用。

研发教学应用层面，该模型可作为矿山工业建筑设计、钢结构设计的教学案例，帮助学习者理解钢框架结构的受力逻辑、构件排布规则；也可作为矿山地面工程BIM设计的参考模板，用于同类矿山厂房、工业车间的方案设计阶段的框架搭建参考，还可用于钢结构施工交底的可视化演示，帮助施工人员快速理解结构节点的安装要求，同时也能为BIM技术在矿业工程领域的应用提供实际项目参考，适配矿业工程、结构工程相关专业的课程设计、实训教学需求。
