60米格构式通讯电信塔结构设计模型

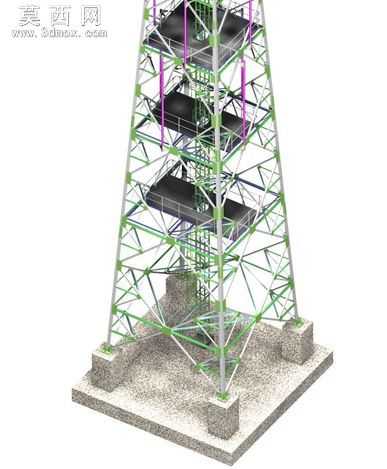

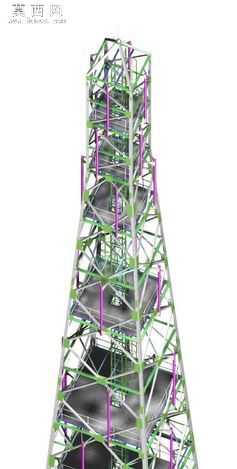

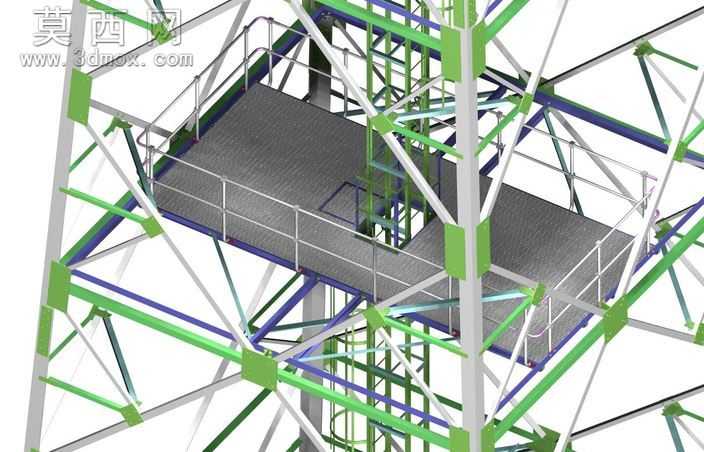

本模型为格构式电信通讯塔三维结构设计，整体采用空间桁架式钢结构体系，建模过程中严格遵循通讯塔结构设计规范，还原了60米高度通讯塔的完整构造细节。建模阶段以参数化方式搭建主受力桁架体系，四根主弦杆沿塔高方向按线性收分规律布置，从底部宽大的混凝土基座承托段向上逐步收拢，形成下宽上窄的稳定锥台轮廓，有效降低风荷载作用下的结构倾覆力矩。腹杆体系采用交叉斜杆与水平横隔组合的布置方式，每间隔一定高度设置一道水平操作平台，平台铺设防滑格栅板，周边设置安全防护栏杆，平台位置对应通讯设备安装、后期检修维护的作业面，同时水平横隔可有效增强塔架整体抗扭刚度，避免局部杆件失稳。模型中完整还原了塔架各节点的连接构造，主弦杆与腹杆采用节点板螺栓连接的细节，底部与混凝土基座的预埋锚栓连接结构也做了精细化呈现，基座设置四个独立混凝土支墩，匹配主弦杆的底部落点，支墩间设置联系梁增强基础整体性。材质设置上，钢结构杆件统一赋予Q235钢材材质，调整金属粗糙度与反光参数还原热镀锌防腐处理后的金属质感，混凝土基座赋予哑光混凝土材质，区分基础与上部钢构的材质差异。渲染阶段采用正交视角展示塔架整体轮廓，同时可通过剖切视角查看内部平台、爬梯的布置细节，爬梯沿塔架内侧通长设置，搭配护笼结构保障检修攀爬安全。设计过程中充分考虑通讯塔的荷载特性，整体杆件布置兼顾结构受力合理性与后期设备安装的空间需求，格构式的结构形式大幅降低塔身自重，同时保证足够的抗风、抗震性能，模型完整呈现了桁架塔的传力路径，从底部基础到顶部天线安装段的结构逻辑清晰，可用于通讯塔结构教学、方案展示以及施工交底参考，各杆件的截面尺寸、节点位置均按实际工程比例还原，能够直观展现格构式通讯塔的构造特点。
