第五代iPod触摸便携数码播放器三维建模

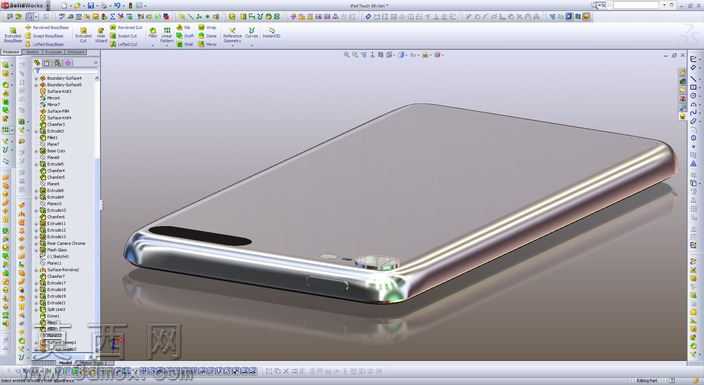

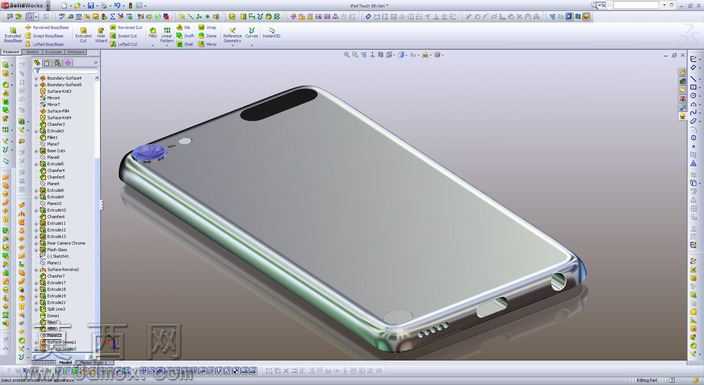

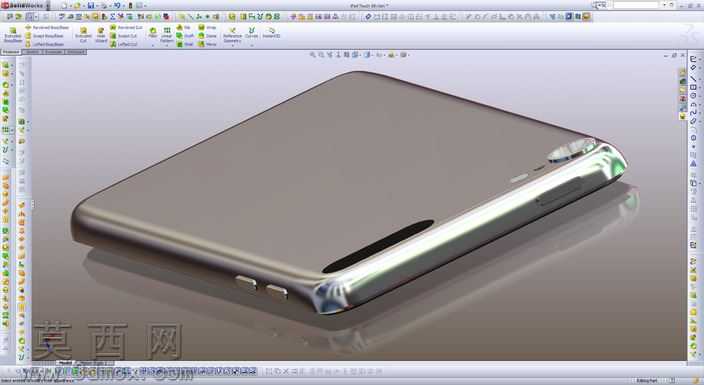

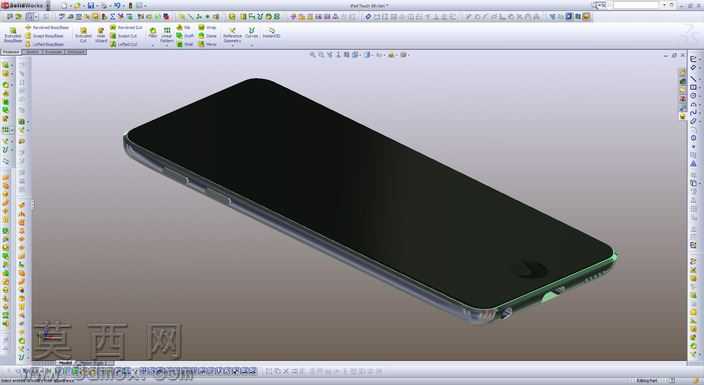

本作品为第五代iPod触摸播放器的三维建模成果，建模阶段依托SolidWorks 2008完成全流程搭建，整体以苹果官方公布的产品规格参数为核心基准，力求在外观比例、细节特征上还原真机的视觉效果与结构逻辑。建模初期先梳理产品的整体轮廓尺寸，确定机身的圆角弧度、侧边斜切角度以及正面面板的平面占比，通过草图绘制勾勒出机身的基础外形轮廓，再利用拉伸、切除、圆角等基础特征命令搭建出机身的主体基体，保证整体长宽厚比例与真机完全一致。针对机身正面的触控区域，建模时单独拆分出面板层级，预留出顶部前置摄像头、听筒开槽的位置，通过精确的尺寸定位还原开槽的大小与相对位置，避免出现比例错位的问题。机身侧边的按键结构采用单独零件建模后装配的方式完成，分别还原顶部电源键、侧边音量调节键的凸起形态与按压间隙，按键边缘做微小的圆角处理，还原真机按键的圆润触感；机身底部的数据接口、扬声器开孔阵列采用线性阵列命令完成，保证每个开孔的大小一致、间距均匀，还原真机底部的规整排布效果。材质与渲染阶段，为正面玻璃面板赋予高透光的玻璃材质，添加轻微的反射效果模拟玻璃面板的光滑质感，同时调整材质的粗糙度参数，避免反射过于强烈失去真实感；机身金属后盖采用磨砂铝合金材质，调整金属的漫反射颜色为银灰色，添加细微的颗粒质感模拟真机后盖的磨砂触感，边缘的金属倒角处做高光处理，还原金属边缘的亮边效果。侧边的按键采用与机身一致的金属材质，仅通过细微的粗糙度差异区分按键与机身的视觉层次，摄像头镜片部分赋予高透玻璃材质，添加轻微的蓝色反光模拟镜头镀膜效果。建模过程中对曲面曲率做了反复调整，重点优化机身四个边角的曲面过渡，保证不同视角下曲面的顺滑度，避免出现曲面褶皱、棱角生硬的问题；考虑到该模型为案例设计用途，部分内部结构未做完全还原，重点聚焦外观的视觉还原度，所有外观特征的曲率参数均预留了调整空间，可根据后续发布的指导计划做进一步的参数优化，适配不同的渲染、3D打印或结构验证需求。
