分体式木质iPhone保护壳结构设计方案

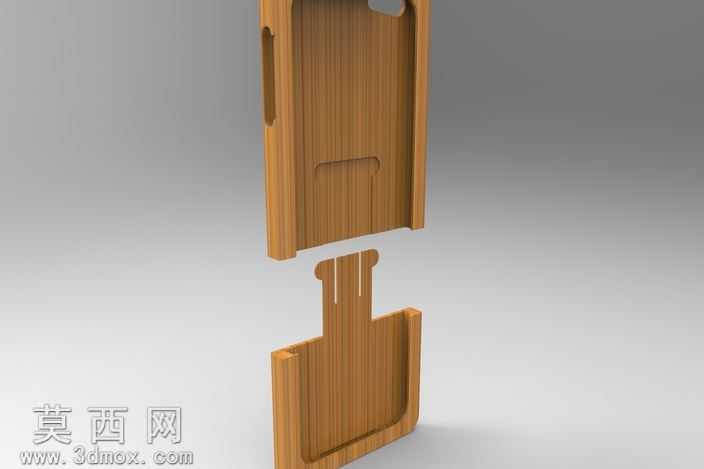

本作品为适配iPhone机型的分体式木质保护壳三维设计方案，建模阶段以iPhone真机三维扫描获取的精准尺寸为基准，先完成机身外轮廓、侧边按键、摄像头开孔、底部接口位置的基准面绘制，确保保护壳与机身的贴合公差控制在0.1mm以内，避免安装后出现松动、按键对位不准的问题。整体结构采用上下分体式设计，区别于传统一体式全包壳，上半段壳身对应手机顶部及背部上半区域，预留精准的摄像头开孔位，侧边做对应静音键、音量键的内凹避让结构，无需额外开孔即可保证按键操作的顺畅度；下半段壳身对应手机底部及背部下半区域，内侧做承托式卡槽结构，安装时可将手机下半部分先卡入下壳，再将上壳沿机身方向滑入卡合，上下壳衔接处做错位咬合的止口结构，既保证拼接后外观无明显缝隙，也能避免日常使用中上下壳意外松脱。材质设计上选用天然竹木纹理作为外观材质，渲染阶段调整木纹的走向、深浅色差与哑光质感，还原实木材质的温润触感，壳身边缘做R0.8mm的圆角打磨处理，避免木质边缘的尖锐棱角划伤手部，同时在壳身内侧预留0.2mm的缓冲层间隙，可粘贴绒布衬垫进一步防止手机背壳被刮花。设计过程中充分考虑木质材料的加工特性，所有结构转角均做圆弧过渡，避免直角结构在CNC雕刻加工时出现崩边问题，壳身整体厚度控制在1.2mm，在保证结构强度的前提下尽可能控制整体重量，避免给手机增加过多负重。背部还设计了内凹的隐形支架槽位，可搭配配套的折叠支架使用，满足日常观影的支撑需求，整体设计兼顾了木质材料的自然质感与手机保护壳的实用功能，在防护性能、安装便捷性与外观质感之间取得平衡，渲染输出时采用柔和的影棚光源，多角度展示壳身的拼接结构、木纹质感与开孔细节，清晰呈现产品的设计特点与结构优势。
