内燃机连杆活塞组件结构设计

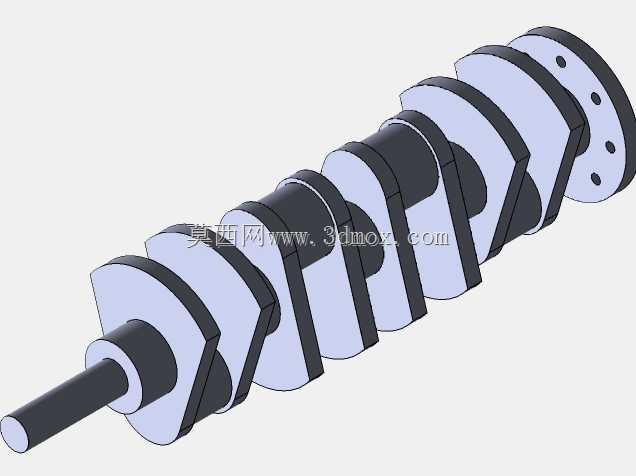

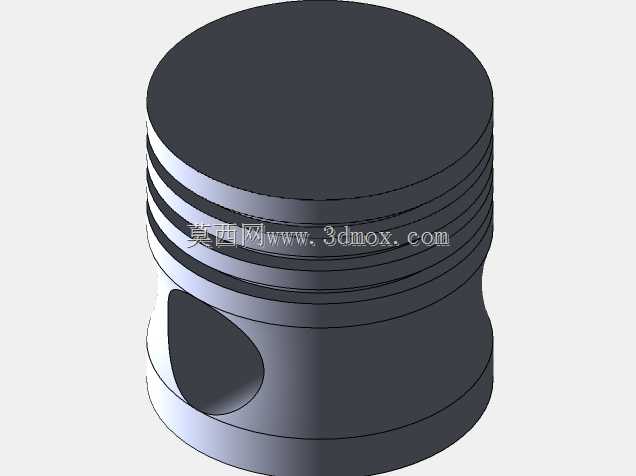

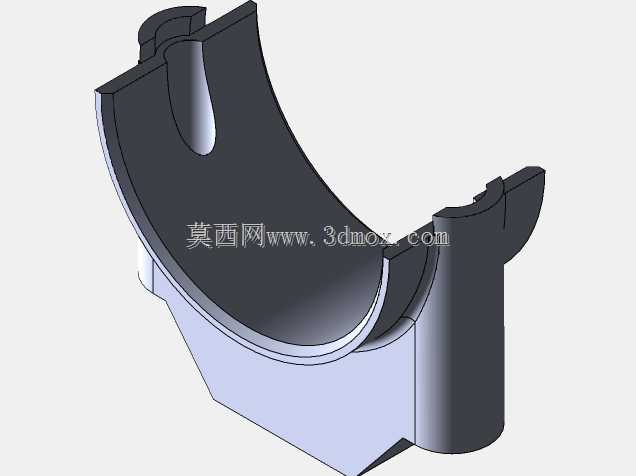

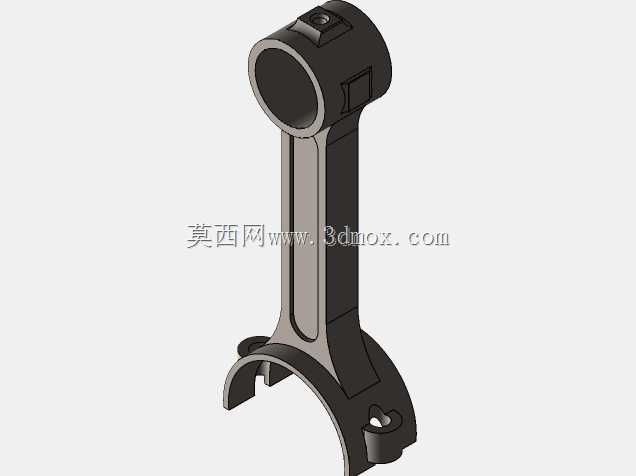

该连杆活塞组件是往复式内燃机核心传动部件，主要应用于小排量通用汽油机、小型航空模型动力装置以及轻型摩托动力单元中，承担着将活塞往复直线运动转化为曲轴旋转运动的关键传动作用，是动力输出路径中传递爆发压力的核心承载构件。在实际设备运行过程中，活塞头部承接燃烧室燃油爆燃产生的高压冲击力，通过活塞销将载荷传递至连杆杆身，最终由连杆大端带动曲轴完成扭矩输出，整个工作过程中部件需要承受高频交变的冲击载荷、往复惯性力以及杆身纵向的压缩、拉伸交变应力，因此结构设计的合理性直接决定了动力单元的运行可靠性与服役寿命。从产品功能特性来看，该组件采用分体式连杆大端设计，配套的连杆瓦盖通过定位结构与杆身精准配合，可实现与曲轴连杆轴颈的便捷装配，大端结合面采用高精度平切定位结构，保证装配后轴孔的圆度公差满足高速运转要求；连杆小端设计有集成式衬套安装位，可压入耐磨铜衬套与活塞销形成转动配合，降低往复摆动过程中的摩擦损耗；杆身采用工字形截面结构，在保证纵向抗弯、抗扭刚度的前提下尽可能降低结构自重，减少高速往复运动产生的惯性力，适配高转速工况的运行需求。设计过程中优先遵循载荷均布原则，对杆身到大小端的过渡区域做了大圆角顺滑处理，避免应力集中导致的疲劳断裂风险；活塞部分采用短销座设计，销座位置设置加强筋与活塞顶部衔接，提升爆压承载能力，活塞环岸区域预留标准环槽安装位，可适配常规气环、油环组件，保证燃烧室的密封性能与机油控油效果。从安装边界来看，连杆大端轴孔适配常规小型曲轴的连杆轴颈尺寸，小端衬套内径匹配通用规格活塞销，活塞整体外径适配对应排量的气缸套内孔，组件装配后往复运动行程与曲轴曲柄半径完全匹配，安装时无需额外修改缸体、曲轴的配合尺寸，可直接替换同规格的原厂连杆活塞组件，适配通用小型动力设备的维修替换与教学演示场景，能够直观展示内燃机曲柄连杆机构的运动原理与装配关系，帮助学习者理解动力传递路径与各部件的配合逻辑。
