铸铝泵底座结构设计方案

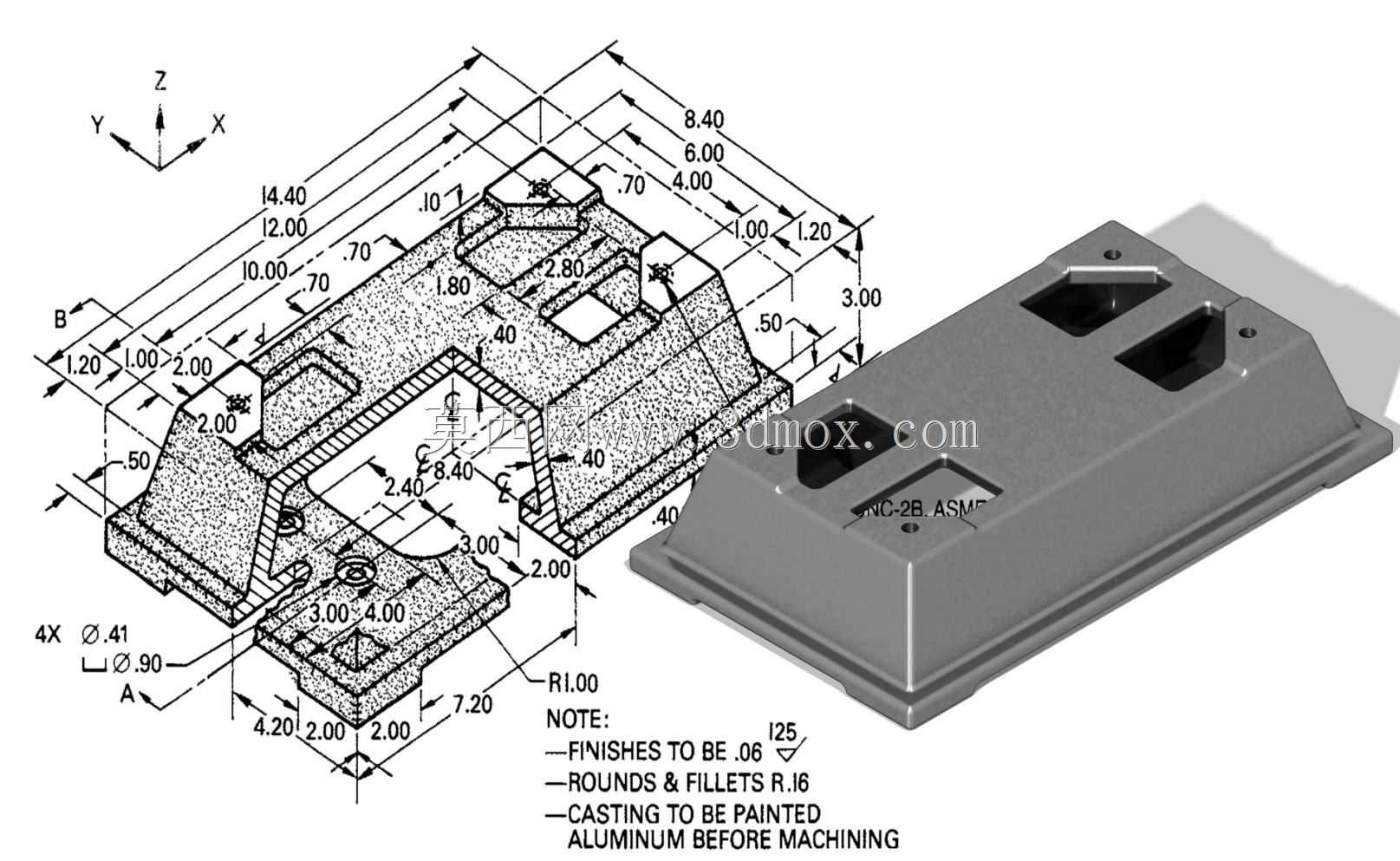

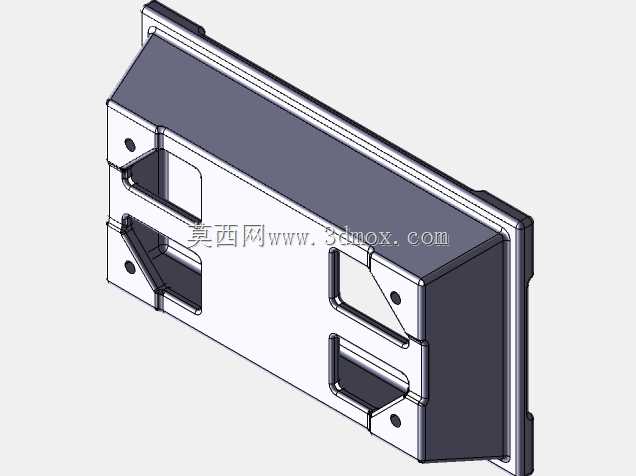

该泵底座作为流体输送泵组的核心支撑构件，主要应用于工业液压泵站、小型给排水泵组、精密计量泵配套等场景，承担泵体定位、载荷承载、安装固定的核心作用，是泵类设备稳定运行的基础结构件。产品采用铸铝毛坯预留加工余量的工艺路线，毛坯为铸造铝合金材质，铸造完成后再对关键配合面、安装孔位进行机加工，兼顾轻量化与结构强度需求，相比铸铁底座重量降低40%以上，同时具备优秀的抗锈蚀能力，适配潮湿、轻度腐蚀的工业安装环境。从功能特性来看，底座整体为带围边的盒式承托结构，顶面预留三组异形安装槽位，可适配对应规格泵体的定位凸台嵌入安装，侧面与底面设置的4处Φ4.1安装孔搭配90°沉孔结构，可实现螺栓沉头安装，保证安装后螺栓端面不突出构件表面，避免与周边管线、结构产生干涉；底座内部设置多组加强筋结构，在不增加整体壁厚的前提下大幅提升结构刚性，可承受泵组运行过程中的持续振动载荷，避免长期运行出现基座变形、安装位偏移的问题。设计过程中充分考虑加工工艺性与装配需求，所有棱边统一设置R1.6的圆角过渡，既可以消除铸造应力集中，也能避免机加工、装配过程中锐边划伤操作人员；所有机加工面统一标注0.8的表面粗糙度要求，保证泵体安装后贴合紧密，减少运行振动传递；整体外形的安装边界经过精准校核，长宽方向的安装孔位间距、凸台定位尺寸完全匹配对应泵体的安装标准，可直接替换同规格的冲压或铸铁底座，无需额外修改安装接口。尺寸设计上，底座整体轮廓规整，最高凸起结构高度控制在合理范围内，安装时底部与安装基础贴合面平整，围边结构可阻挡泵组运行过程中渗漏的少量液体外溢，兼具一定的防渗漏收集作用；所有非加工面保留铸造漆面，加工面做防锈处理，可适配不同工业场景的长期使用需求，结构设计兼顾工艺可行性、装配便捷性与使用可靠性。
