无刷直流电机定子结构设计

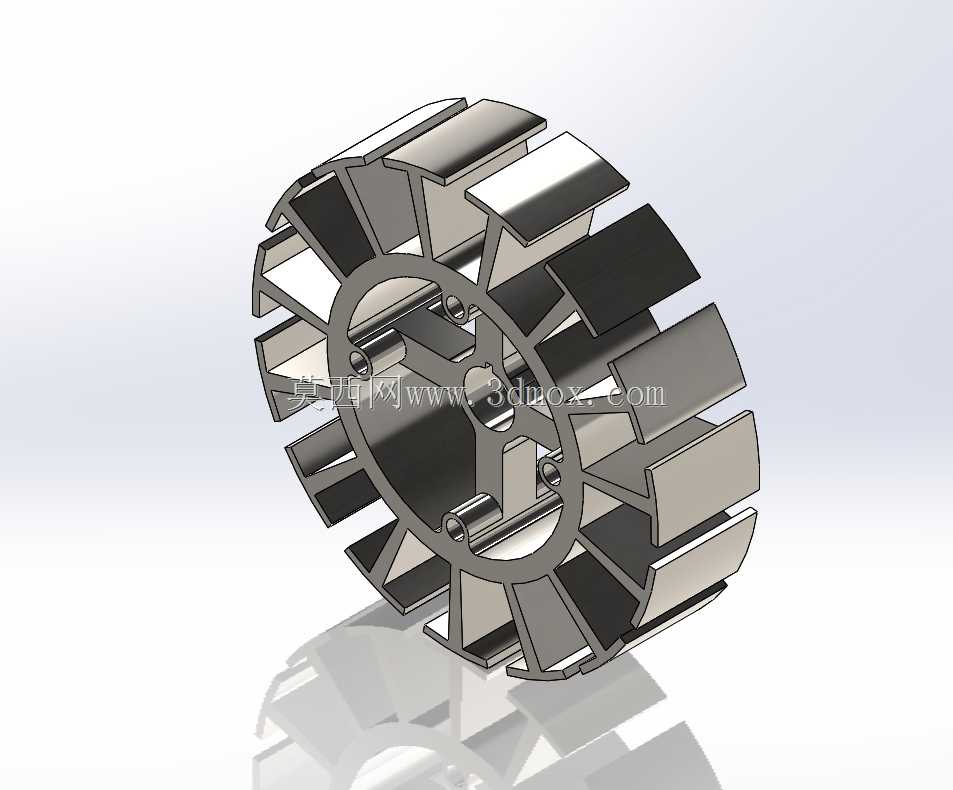

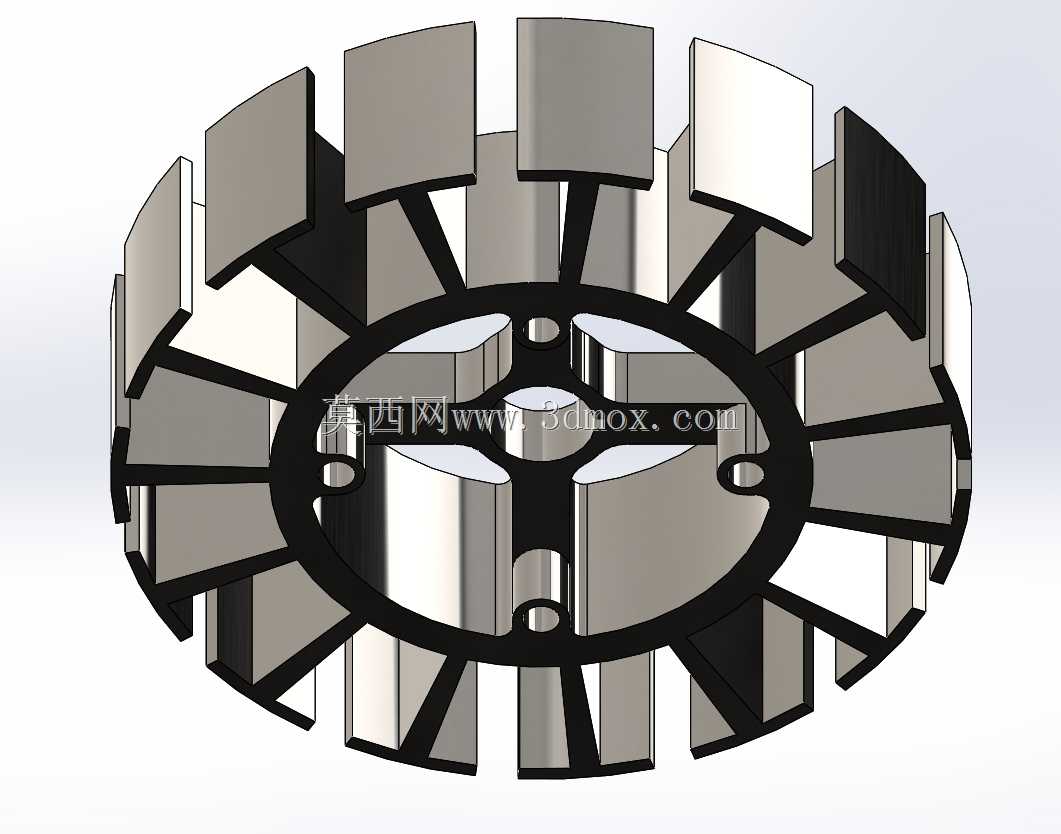

这款无刷直流电机定子是无刷电机的核心电磁转换部件，广泛应用于小型工业传动设备、智能代步工具、家用伺服驱动系统、精密自动化执行机构等场景中，作为电机固定电磁组件的核心载体，承担着建立旋转磁场、驱动永磁转子持续运转的核心功能，直接决定电机的运转效率、输出扭矩稳定性与运行噪音水平。该定子采用辐条式冲片叠压结构设计，整体为环形对称布局，内圈预留直径30mm的转子装配空腔，可适配对应尺寸的表贴式永磁转子，外圈最大半径为120mm，定子铁芯轭部半径为70mm，尺寸边界清晰，可直接匹配对应规格的电机机壳与端盖安装位，无需额外调整安装尺寸即可完成整机组装。设计过程中优先考量了磁路的均匀性，沿圆周均匀分布的定子齿部结构，能够保证每极磁通量的一致性，有效降低齿槽转矩带来的运转抖动，提升电机低速运行的平稳性；齿部之间的槽位用于嵌入绝缘处理后的绕组线圈，槽型尺寸经过优化，既保证了足够的绕组嵌放空间，提升电机的功率密度，又控制了齿部磁密处于合理区间，避免电机高负载运行时出现铁芯饱和过热的问题。定子内圈预留的安装柱位，用于固定绕组绝缘骨架与端盖绝缘件，能够保证绕组与铁芯之间的绝缘可靠性，避免长期运行出现绝缘击穿的故障；整体叠压结构采用自扣式冲片拼接设计，既保证了铁芯的叠压系数，降低铁损提升电机效率，又简化了生产装配流程，适合批量规模化生产。在实际应用场景中，该定子适配的无刷直流电机可替代传统有刷直流电机，消除碳刷磨损带来的维护需求，大幅延长设备的使用寿命，同时具备更高的转速响应速度与调速精度，能够满足精密传动场景下的动态响应要求；对称的结构设计也使得电机运转时的径向电磁力分布更加均匀，有效降低电机运行时的电磁振动与噪音，适用于对运行静音性有要求的家用设备与办公自动化场景。安装边界方面，定子的外圆尺寸精度可直接与机壳内壁采用过盈配合装配，内圈空腔与转子之间预留均匀的气隙空间，保证旋转磁场能够均匀作用于转子永磁体，避免气隙不均带来的单边磁拉力问题，提升电机运行的可靠性与使用寿命。
