带外置散热结构的异步电动机

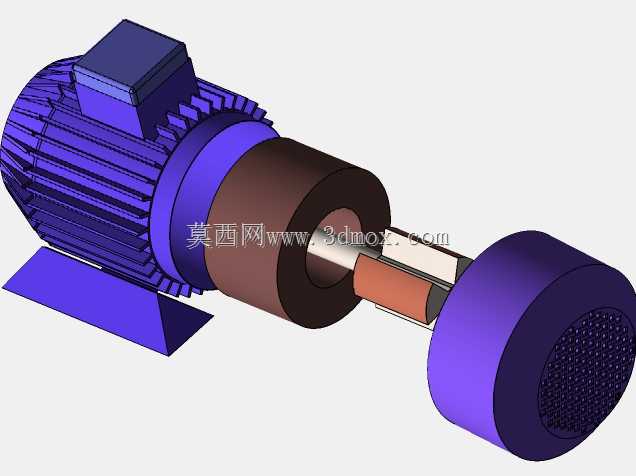

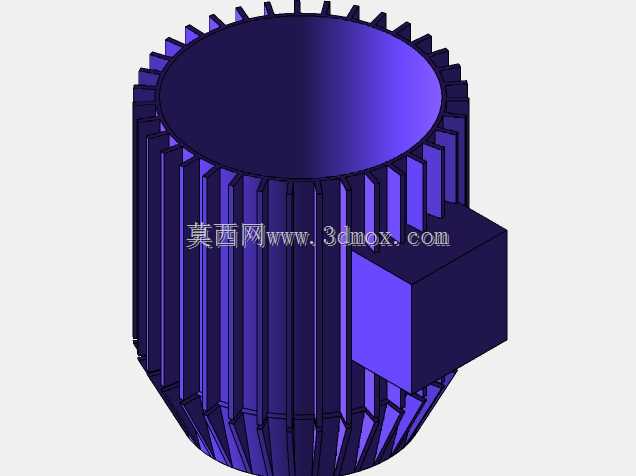

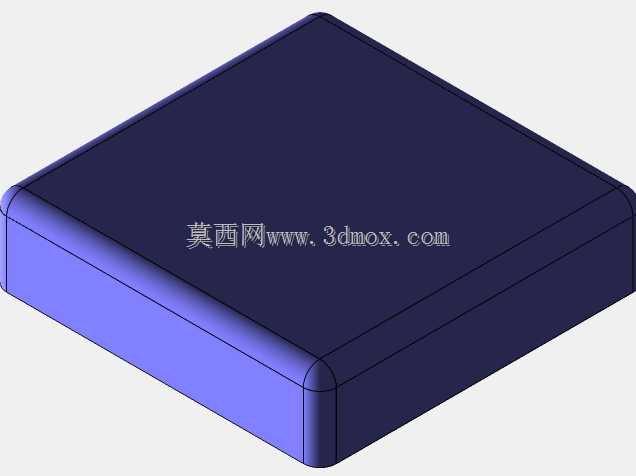

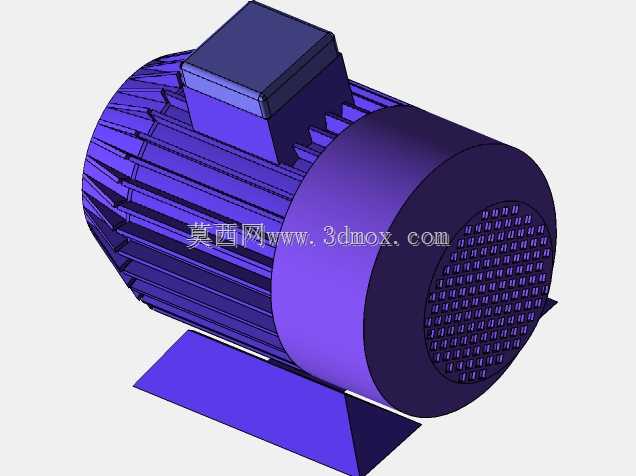

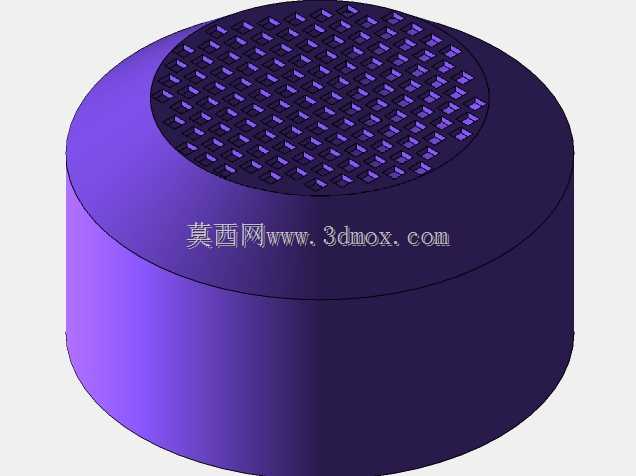

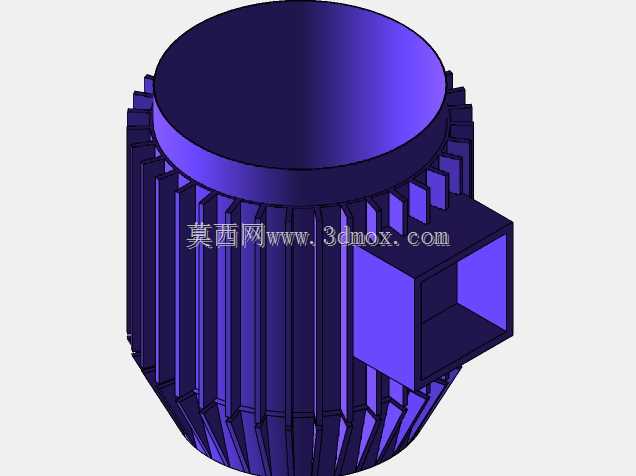

这款电动机模型完整还原了工业常用三相异步电动机的全装配结构，覆盖从定子机壳、接线盒、转子轴伸端到外置辅助散热组件的全部核心部件，可直接用于工业产线动力配套的方案演示、机械设计教学的结构拆解以及非标设备的动力选型参考。在实际工业场景中，这类带外置散热结构的电动机常应用于车间输送线、小型物料加工设备、风机水泵配套等持续运行的工况，相比普通封闭自扇冷电机，额外增设的外置散热筒能够在低速运行、环境温度偏高的场景下维持绕组温度在合理区间，避免长时间负载运行出现过热退磁、绝缘老化加速的问题，有效延长设备的连续运行周期。从功能特性来看，模型完整呈现了电机的核心功能分区：顶部凸起的接线盒用于三相电源的接入与线缆固定，机壳表面的轴向散热筋配合外置散热端的格栅结构，能够在转子转动时带动空气流经散热表面带走热量，底部的一体式安装底座预留了标准螺栓固定孔位，可直接适配多数工业设备的安装基面，轴伸端的阶梯轴结构可直接对接联轴器、带轮等传动部件，无需额外做轴头改装。设计思路上，这款模型完全遵循工业电机的通用设计规范，各部件的装配间隙、配合公差都参考了实际量产电机的参数标准，机壳与端盖的止口配合、轴承位的轴肩定位、散热筋的排布密度都经过合理性校验，既保证了结构的装配可行性，也还原了真实电机的力学性能逻辑，拆解后可清晰展示定子绕组的容纳空间、转子的导条结构、轴承的安装位置，能够直观呈现电能转换为旋转机械能的完整结构逻辑。外形尺寸与安装边界方面，模型按照通用Y系列100机座号电机的尺寸比例建模，底座安装孔的中心距、轴伸端的直径与长度、整机的总长与总高都符合行业通用安装标准，在做设备整体布局设计时，可直接将该模型导入装配体，无需额外调整安装尺寸即可匹配对应的安装工位，同时外置散热组件的外径与轴向长度也做了明确的边界标注，在布局时可提前预留足够的散热空间，避免与周边设备部件产生干涉。
