虚拟乐高林业集材拖拉机带折臂抓具设计

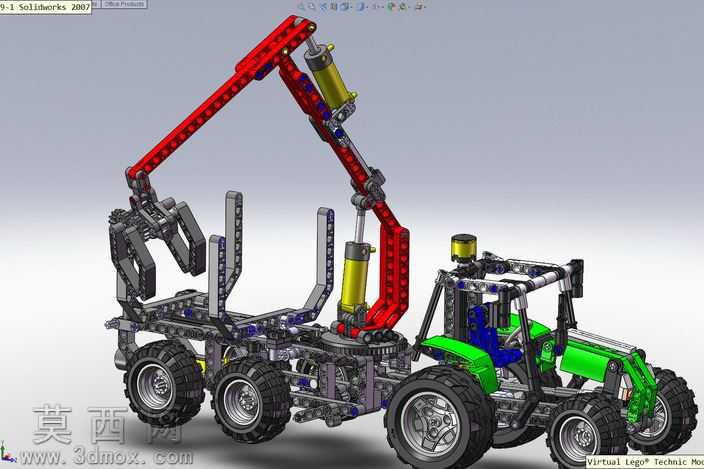

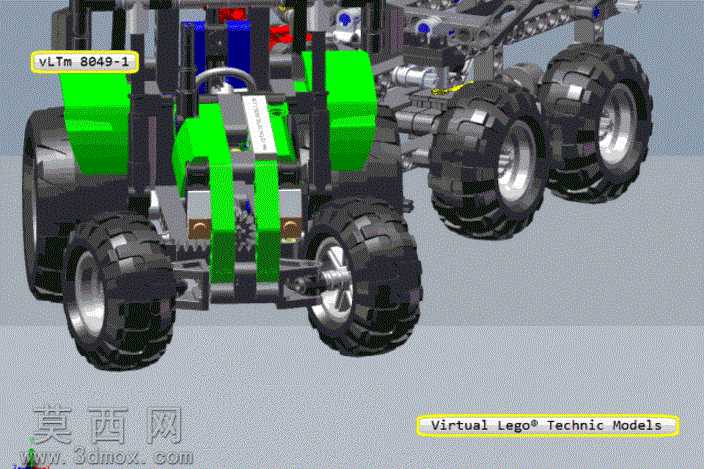

本作品为参照乐高机械组8049套装搭建的虚拟林业集材拖拉机三维模型，整体建模过程严格遵循乐高零件的真实尺寸与装配逻辑，在三维建模环境中完成所有零件的参数化搭建与装配约束设置。模型主体分为行走底盘、驾驶舱、后置载物架、前置作业属具、折臂抓取机构五个核心部分，行走部分采用多轴轮式布局，前后轮胎均还原乐高越野轮胎的胎纹细节与轮毂结构，底盘部分还原乐高机械组的梁、销、轴、齿轮传动结构，所有连接部位的销孔、轴孔配合关系完全匹配真实乐高零件的装配公差，确保虚拟状态下的结构逻辑与实物一致。折臂抓取机构为模型的核心作业结构，采用多段铰接式臂架设计，臂架主体还原乐高红色长梁的拼接结构，臂架铰接处设置液压油缸模拟结构，采用黄黑配色还原乐高气动元件的外观特征，油缸的铰接位置经过运动仿真验证，可实现臂架的举升、折叠、俯仰动作，末端抓具采用多爪式夹取结构，爪部通过铰接点连接，可模拟开合抓取动作，适配林业作业中木材抓取的功能需求。驾驶舱部分还原乐高机械组的开放式驾驶结构，座椅、方向盘、操控杆件均采用对应乐高零件建模，车身主体采用绿色作为主色调，与红色臂架形成鲜明的视觉区分，材质渲染阶段针对不同零件设置对应材质属性，塑料零件设置哑光硬质塑料质感，轮胎设置橡胶哑光质感，金属质感的销、轴零件设置轻微金属反光，整体渲染效果还原乐高积木的真实质感。建模过程中对每个子装配体进行独立的干涉检查，确保所有零件之间不存在穿模、错位问题，每个相对运动的部件之间仅保留设计所需的运动自由度，不存在多余的相对运动，完整还原乐高机械组模型的结构逻辑与运动特性，可用于虚拟装配演示、机械结构教学以及乐高搭建方案的前置验证，帮助搭建者提前熟悉零件组成与装配顺序，减少实物搭建过程中的错装、漏装问题。
