车载剪式机械顶升支撑结构设计

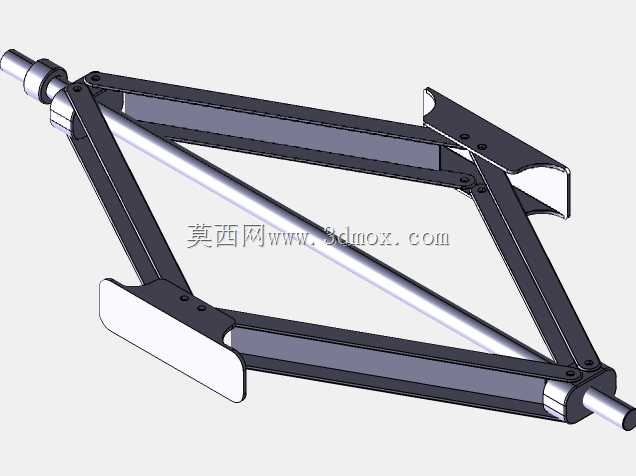

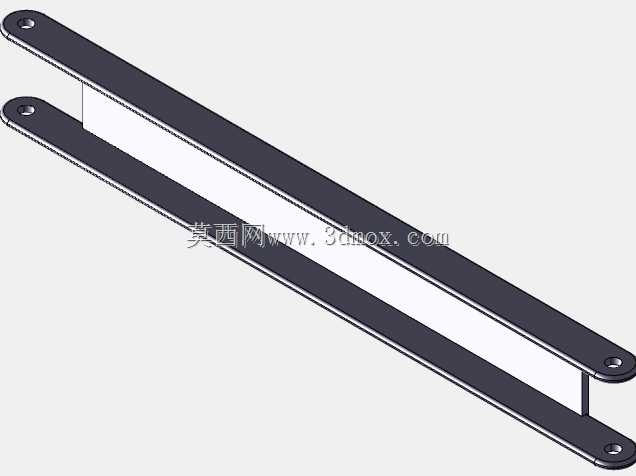

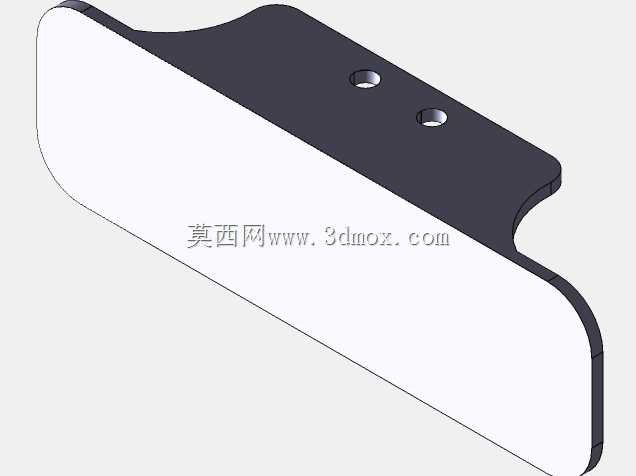

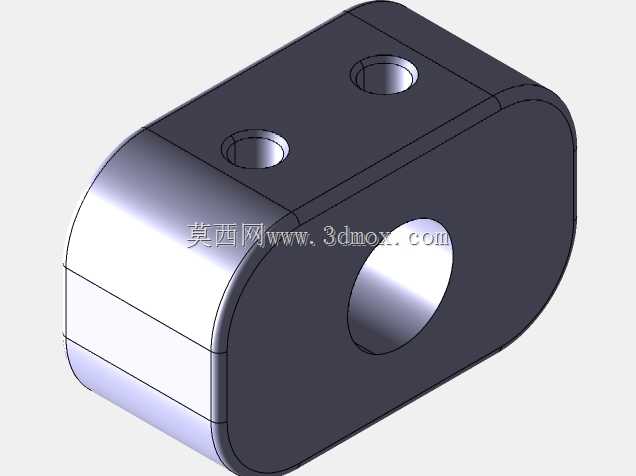

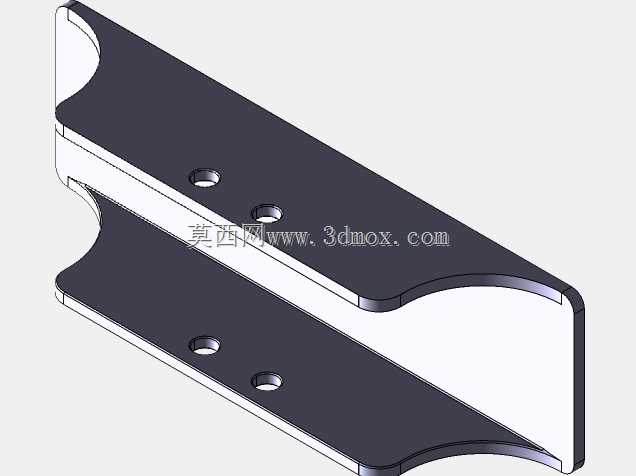

这款剪式顶升支撑结构，是面向乘用车日常维保场景开发的机械式举升部件，主要适配家用轿车、小型SUV的轮胎更换、底盘简易检查等场景的临时承重需求，无需外接液压动力源，完全依靠机械结构的力臂转换实现重物举升，相比液压类顶升设备，不存在油封老化漏油、长期放置泄压的问题，在车载应急场景下的可靠性表现更稳定，能够在户外非铺装路面、低温等复杂环境下保持稳定的工作状态。从功能特性来看，该结构采用对称式双组剪臂铰接布局，核心传力路径为中部贯穿的传动螺杆，通过转动螺杆带动两侧铰接螺母座相向或反向移动，驱动剪臂绕铰接点转动，从而实现顶部支撑托台的垂直升降动作，螺杆采用梯形传动螺纹设计，具备良好的自锁性能，举升到位后无需额外锁止结构即可保持支撑高度，避免作业过程中出现支撑回落的安全隐患，两端的支撑托台采用加宽平板设计，接触面积更大，举升时能够贴合车辆底盘的指定支撑位，避免应力集中刮伤底盘钣金，底部支撑脚同样做了加宽处理，在松软地面作业时能够降低对地压强，减少下陷风险。在设计思路上，整体结构围绕轻量化与高刚性的平衡展开，剪臂主体采用冷弯薄壁型钢的截面构型，在保证抗弯折、抗剪切强度的前提下尽可能降低整体自重，铰接点位均采用同轴衬套配合设计，减少转动过程中的旷量，同时降低反复升降带来的铰接磨损，延长结构的使用寿命；传动螺杆的行程经过精准匹配，完全覆盖小型车辆底盘从最低离地间隙到轮胎完全悬空所需的举升高度，不会出现行程不足无法顶升、或是行程冗余过大导致结构体积增加的问题。从安装与使用边界来看，该结构收拢状态下整体呈扁平长条状，能够轻松放入车辆后备箱的备胎槽侧边储物空间，不会占用过多后备箱储物容积，展开作业时两侧剪臂的最大展开宽度经过限位设计，不会超出常规车辆侧边支撑位的横向安全范围，作业时无需额外的安装固定步骤，仅需将底部支撑脚放置在平整坚实的地面，调整顶部托台对准车辆底盘支撑点即可转动螺杆实施举升，单人即可完成全部操作，不需要额外辅助工具，适配绝大多数普通车主的应急使用需求，结构整体没有易损的密封类部件，日常仅需在传动螺杆、铰接点位定期涂抹润滑脂即可长期保持顺畅的操作手感，维护成本极低。
