减压阀杆类零件应力仿真分析结构

　　在工业流体控制系统中，减压阀作为压力调节的核心元件，其内部承载杆件的力学性能直接决定阀组的调压精度与运行寿命，本次呈现的结构针对减压阀内的细长受力杆件开展有限元应力分析，还原实际工况下的应力分布规律，为阀件的结构优化提供数据支撑。从实际应用场景来看，这类细长杆件多承担减压阀内的阀芯传动、压力反馈传导功能，在气动、液压供气管路，工业供水调压系统，以及化工流体输送管线中均有广泛应用，工况下杆件同时承受轴向调压弹簧的预紧力、流体介质的径向冲击载荷，以及阀芯往复动作带来的交变摩擦力，长期运行中易在应力集中位置出现疲劳变形甚至断裂，直接导致阀件调压失效，引发下游管路压力超标的安全隐患。

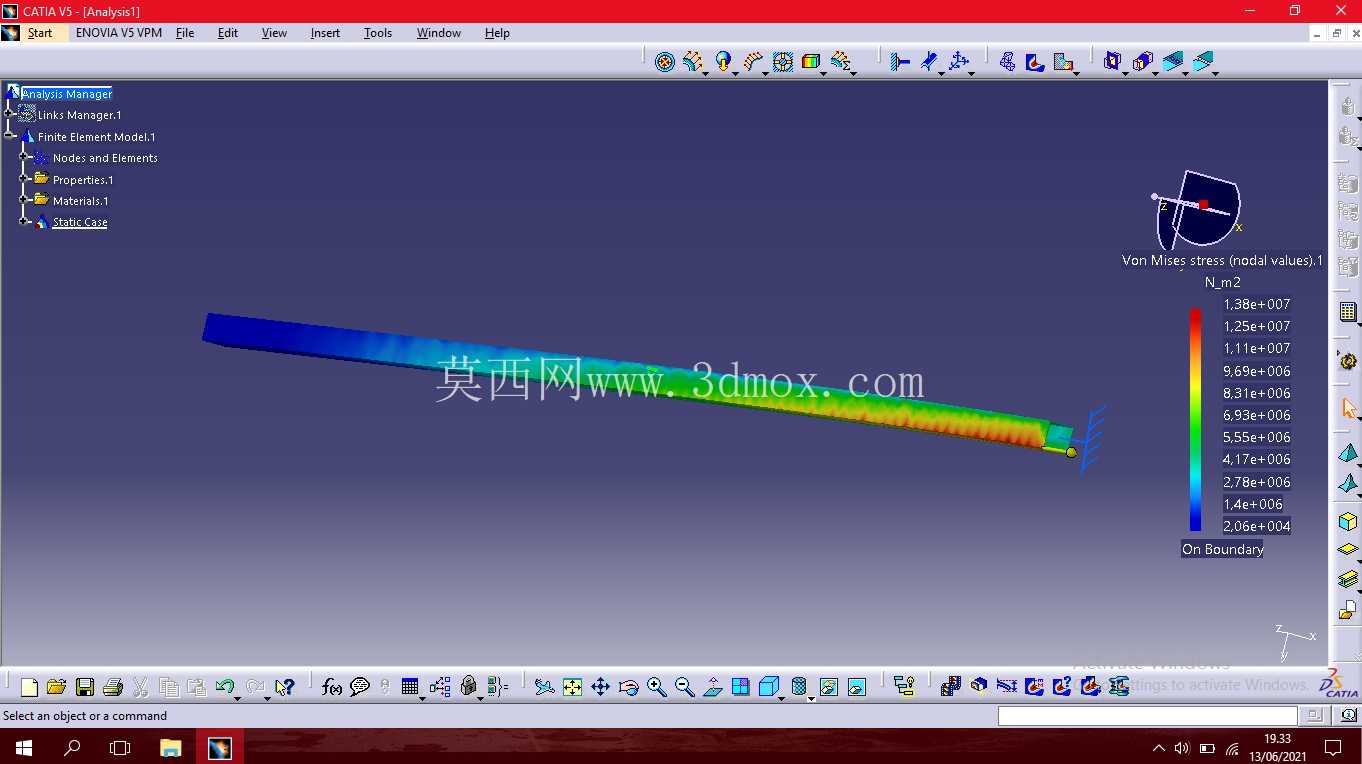

　　从设计思路层面，本次分析结构完全贴合减压阀的实际装配边界，建模阶段还原了杆件两端的安装约束形式：一端与阀芯连接位置采用铰接约束，匹配实际工况下的微小摆动余量，另一端与弹簧座配合位置设置轴向滑动约束，还原调压过程中的位移特性，载荷施加完全参照额定工况下的参数，覆盖静态稳压、动态调压两种典型工况的载荷组合，确保仿真结果能直接指导实际结构优化。从应力分布结果来看，杆件靠近阀芯连接端的过渡位置存在明显的应力集中现象，应力值沿杆件轴向向弹簧端逐步递减，色彩云图直观呈现了不同区段的应力梯度，其中高应力区的分布范围与实际失效案例中的断裂位置高度吻合，验证了仿真边界设置的合理性。

　　针对这一应力分布特征，设计优化阶段可对应力集中位置做圆弧过渡处理，增大过渡圆角半径以降低应力峰值，同时可根据不同区段的应力水平调整杆件的直径分布，在高应力段适当增大截面尺寸，低应力段可做轻量化缩径处理，在保证结构强度的前提下降低杆件运动惯量，提升调压响应速度。从安装边界来看，该杆件的径向安装间隙需控制在合理范围内，间隙过大会导致阀芯动作卡滞，调压滞后，间隙过小则会增大杆件与导向套之间的摩擦阻力，加速零件磨损，建模阶段已预留了符合行业标准的配合公差带，可直接用于指导零件的加工与装配。

　　此外，仿真过程中还考虑了材料的弹性模量、泊松比等力学参数，对应不同的应用介质场景，可更换铜合金、不锈钢、工程塑料等不同材质开展针对性分析，匹配不同腐蚀等级、压力等级的管路使用需求。对于结构设计从业者而言，这类仿真分析模型可直接复用边界条件设置逻辑，替换不同尺寸参数即可快速完成同类型阀件杆件的力学验证，省去重复搭建仿真框架的工作量，大幅提升阀件研发阶段的验证效率，避免物理样机测试阶段才发现结构强度不足的问题，缩短产品迭代周期。在设备选型阶段，设计人员可参照该应力分布结果，根据实际管路的额定压力、流量参数，匹配对应强度等级的杆件结构，无需从零开展力学计算，降低阀件选型的技术门槛，同时也能为现有阀件的故障排查提供参考，通过对比实际失效位置与仿真应力集中区的重合度，快速定位失效原因，制定针对性的改进方案。
