多孔分支式机械升降连接臂结构设计

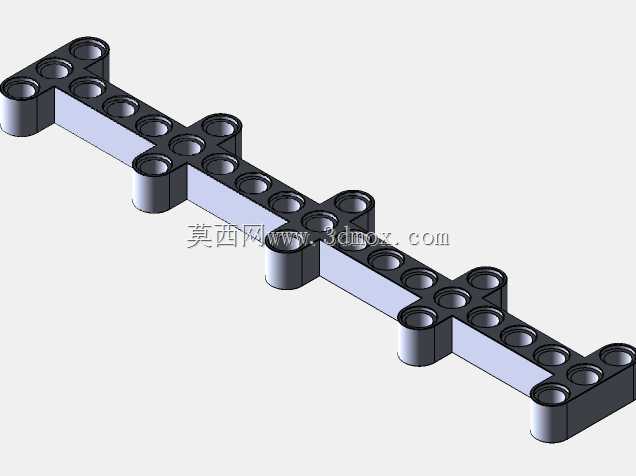

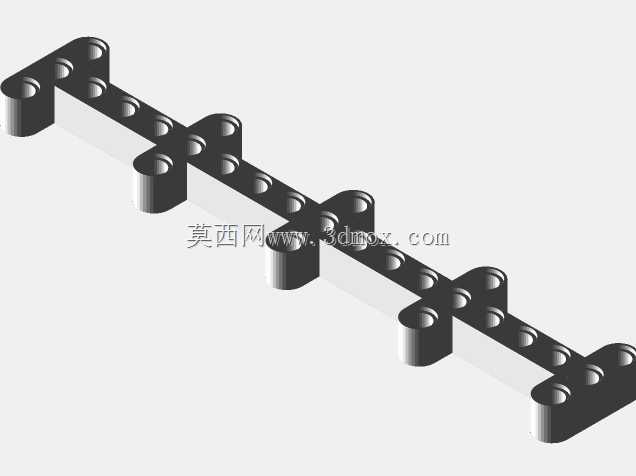

该多孔分支式连接构件主要应用于模块化搭建的小型升降传动场景中，常见于桌面级自动化实验平台、科教类机械组装套件、小型物料抬升机构的动力传递链路里，作为升降动作执行端的连接支撑部件使用，能够在多点位同步连接不同的传动杆件、驱动摆臂与负载安装座，将单点的升降驱动力均匀分散到多个支撑点位，避免单侧受力导致的结构偏斜、卡滞问题。在实际使用场景中，这类构件可以适配小行程的直线升降、角度抬升动作，既可以用于科教演示场景下的机械结构原理展示，也能在小型非标自动化设备里作为抬升工位的辅助连接部件，承担负载传递、多点位同步联动的作用。从功能特性来看，该构件采用等距排布的通孔设计，全件共设置十七个安装孔位，沿主体长轴方向均匀分布，同时在长轴侧方延伸出五个垂直分支结构，每个分支上同样预留标准安装孔位，能够兼容同规格的连接销、转轴紧固件，使用者可以根据实际的安装需求、负载分布情况灵活选择连接点位，调整升降臂的有效力臂长度与支撑跨度，适配不同的抬升行程与负载重量要求。在设计思路上，该构件采用一体化的长条式主体加侧分支的结构布局，主体截面为带加强凸缘的矩形结构，边缘做圆弧过渡处理，既能够降低注塑或机加工过程中的应力集中问题，也能在保证整体结构强度的前提下尽可能减少材料用量，降低构件自身重量，减少升降动作过程中的无效负载。所有安装孔位均采用统一的孔径与孔距标准，孔位边缘做加厚凸台处理，提升孔位的耐磨性能与连接强度，避免反复拆装销轴导致的孔位磨损、扩孔问题，延长构件的使用寿命。从安装边界来看，该构件整体为长条形对称布局，五个侧分支沿长轴等距分布，安装时需要预留沿长轴方向的直线运动空间，以及侧分支连接部件的摆动空间，所有孔位的同轴度、孔距公差均控制在模块化组装的适配范围内，能够与同系列的连接构件实现无间隙配合，安装时仅需要通过标准圆柱销即可完成与相邻部件的连接，不需要额外加工适配结构，能够大幅缩短模块化设备的组装调试周期，在需要快速搭建、灵活调整结构的升降传动场景中具备较强的适配性。
