PVC型材挤出成型用挤压模具结构

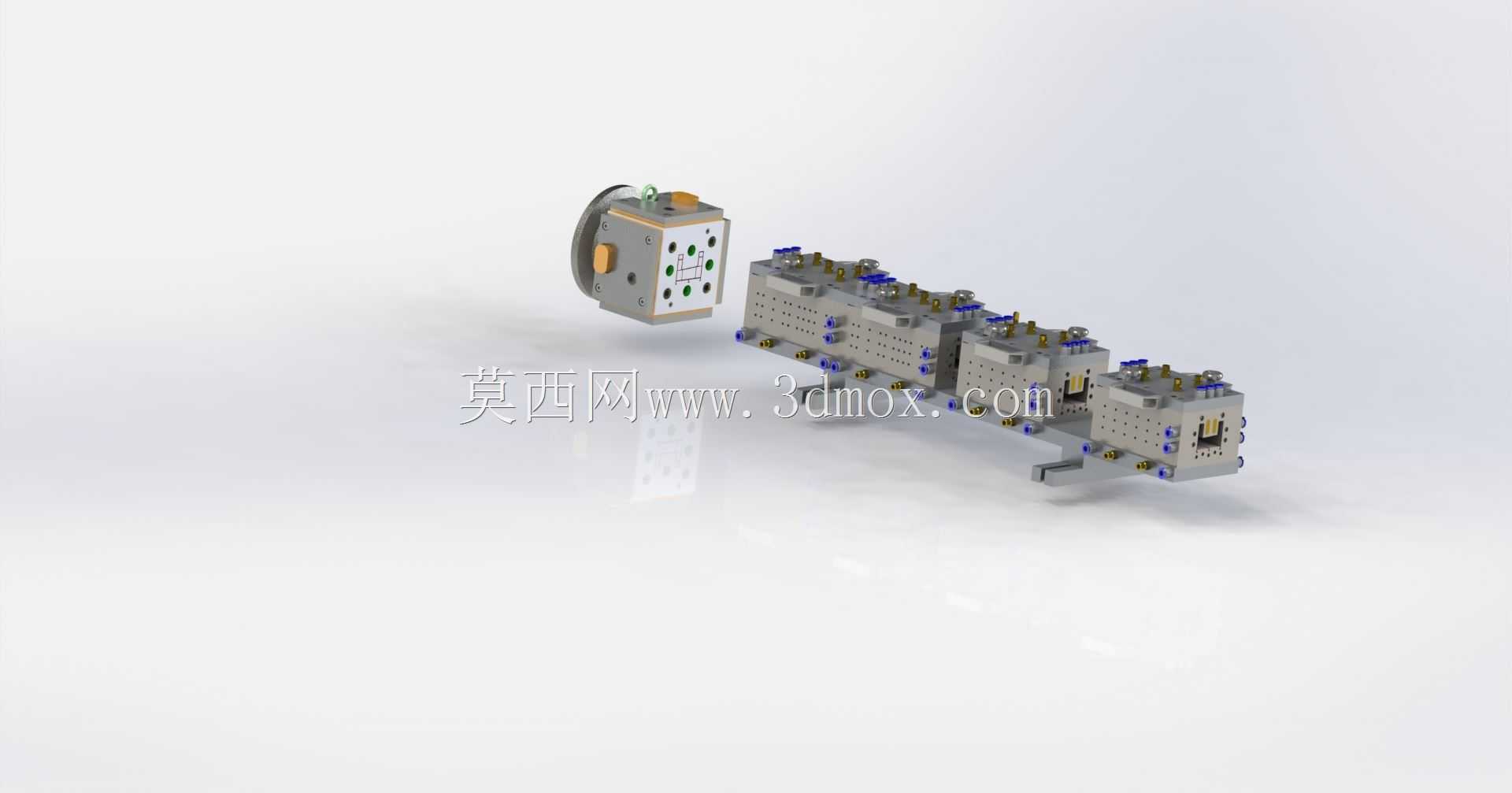

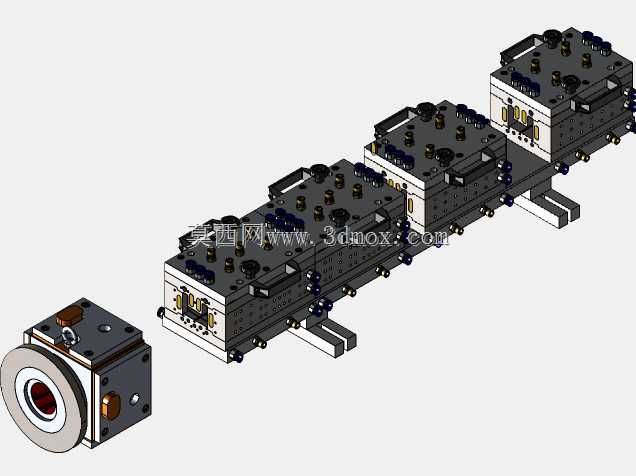

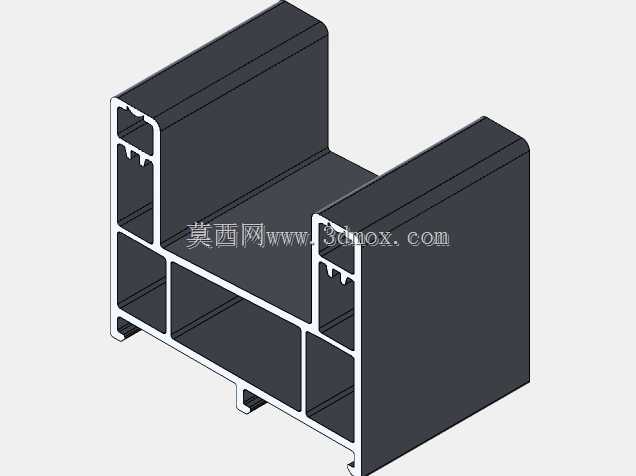

这套挤压模具主要应用于PVC异型材的连续挤出生产场景，适配常规单螺杆或双螺杆挤出生产线，可直接对接挤出机出料端，完成PVC熔融料的定型、冷却与成型工序，最终产出符合截面尺寸要求的建筑用型材、装饰用异型材等产品，在建材加工、塑料型材制造领域有着广泛的应用空间。从实际用途来看，该模具承担着熔融塑料的流道分配、截面成型、初步冷却定型的核心作用，是挤出生产线中决定型材成型精度、表面质量与生产效率的核心工装部件，能够稳定保障连续生产过程中型材截面尺寸的一致性，减少生产过程中的料废与调机耗时。在功能特性设计上，模具采用分段式模块化结构，从入料端到出料端依次设置了流道扩张段、稳压分配段、成型定型段，各模块之间通过定位销与高强度螺栓实现精准拼接，可根据不同型材的截面需求更换对应的成型镶块，无需整体更换模体，有效降低多规格型材生产的工装投入成本；模体上集成了多组温度调控接口，可根据PVC原料的熔融特性调整各段模温，避免原料因局部温度过高出现分解、或温度过低导致流动不畅的问题，同时模体上设置的调节螺栓可对出料间隙进行微调，快速修正生产过程中出现的型材壁厚不均、出料偏斜等问题。设计思路上，整套模具遵循挤出流道的流线型原则，所有流道过渡位置均采用圆弧平滑过渡，不存在流道死角，避免PVC原料长时间滞留在流道内出现过热分解，保障型材挤出过程的连续稳定性；入料端的连接尺寸适配行业通用规格的挤出机出料法兰，无需额外制作过渡连接件即可完成安装，模体整体采用长条形排布的分段结构，既保障了流道有足够的长度完成料流稳压，也控制了单段模体的重量，方便生产过程中的拆装与维护。在外形尺寸与安装边界上，整套模具沿出料方向的总长度适配常规挤出生产线的安装空间，模体宽度与高度尺寸匹配生产线的模头安装位，底部设置的定位安装块可直接卡入生产线的模头固定基座，安装时无需额外调整同轴度，入料口中心高度与常规挤出机出料中心高度保持一致，外接的温控管路、冷却管路接口均设置在模体侧面，不会与生产线的其他部件产生干涉，可直接在现有常规PVC型材挤出生产线上完成换装投产。
