桌面级小型螺杆式塑料注射成型装置

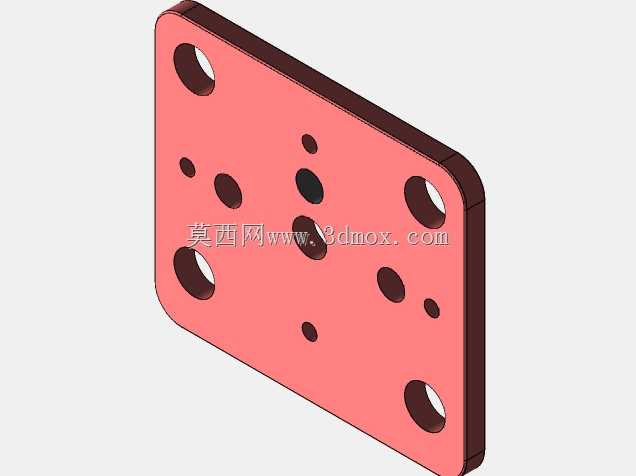

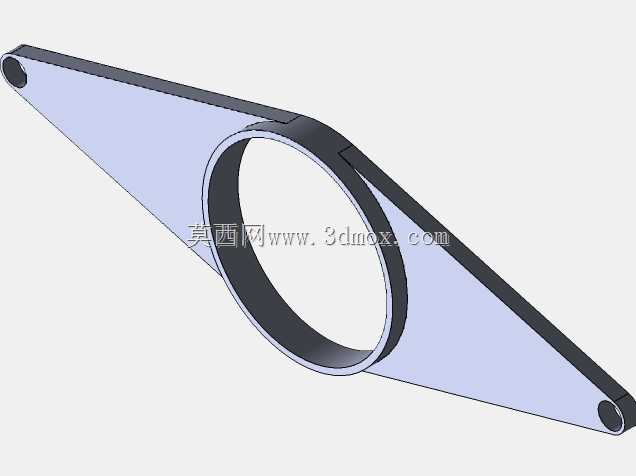

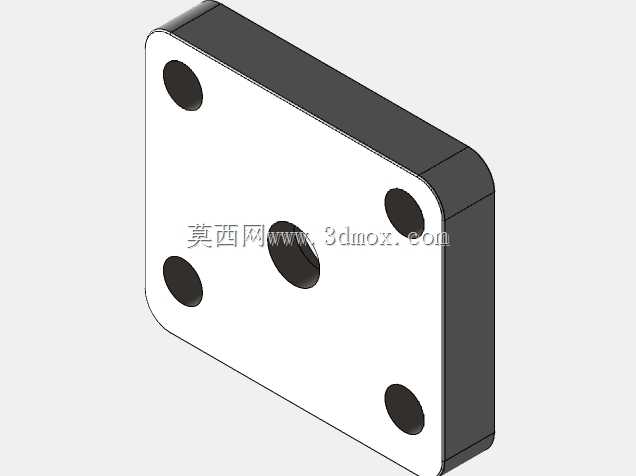

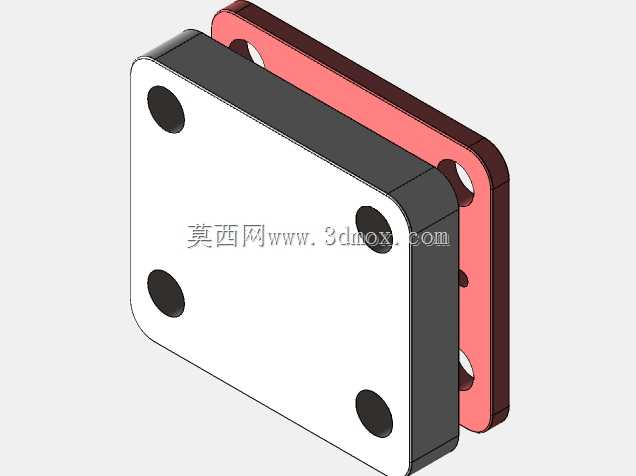

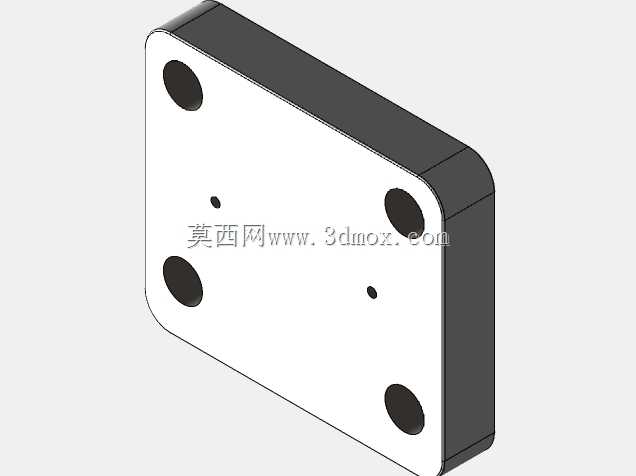

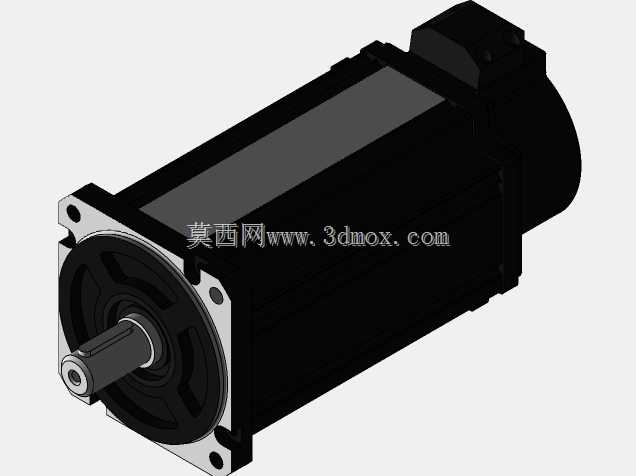

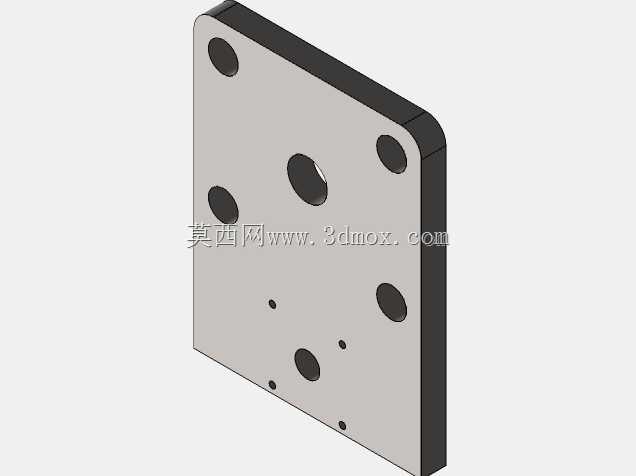

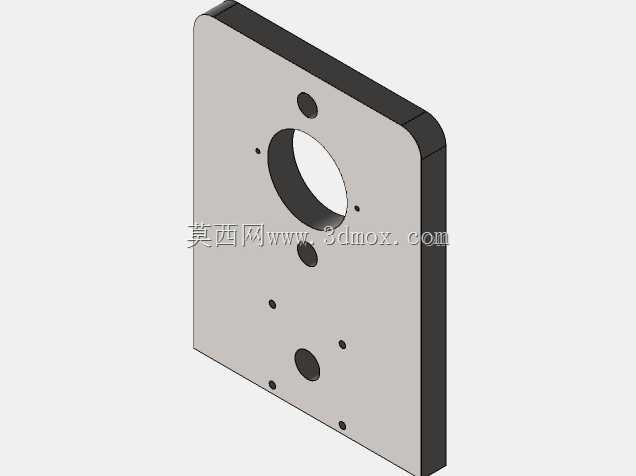

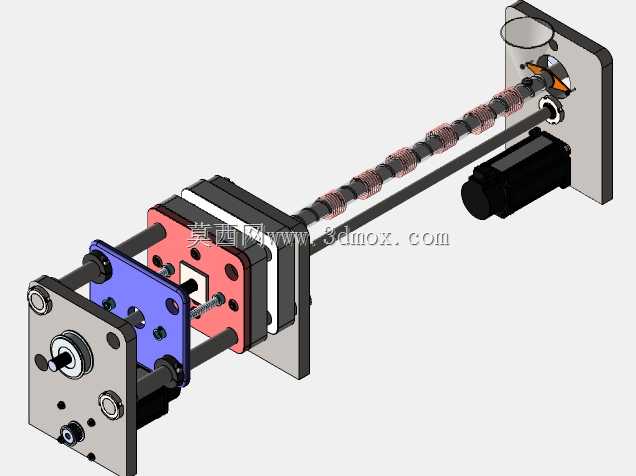

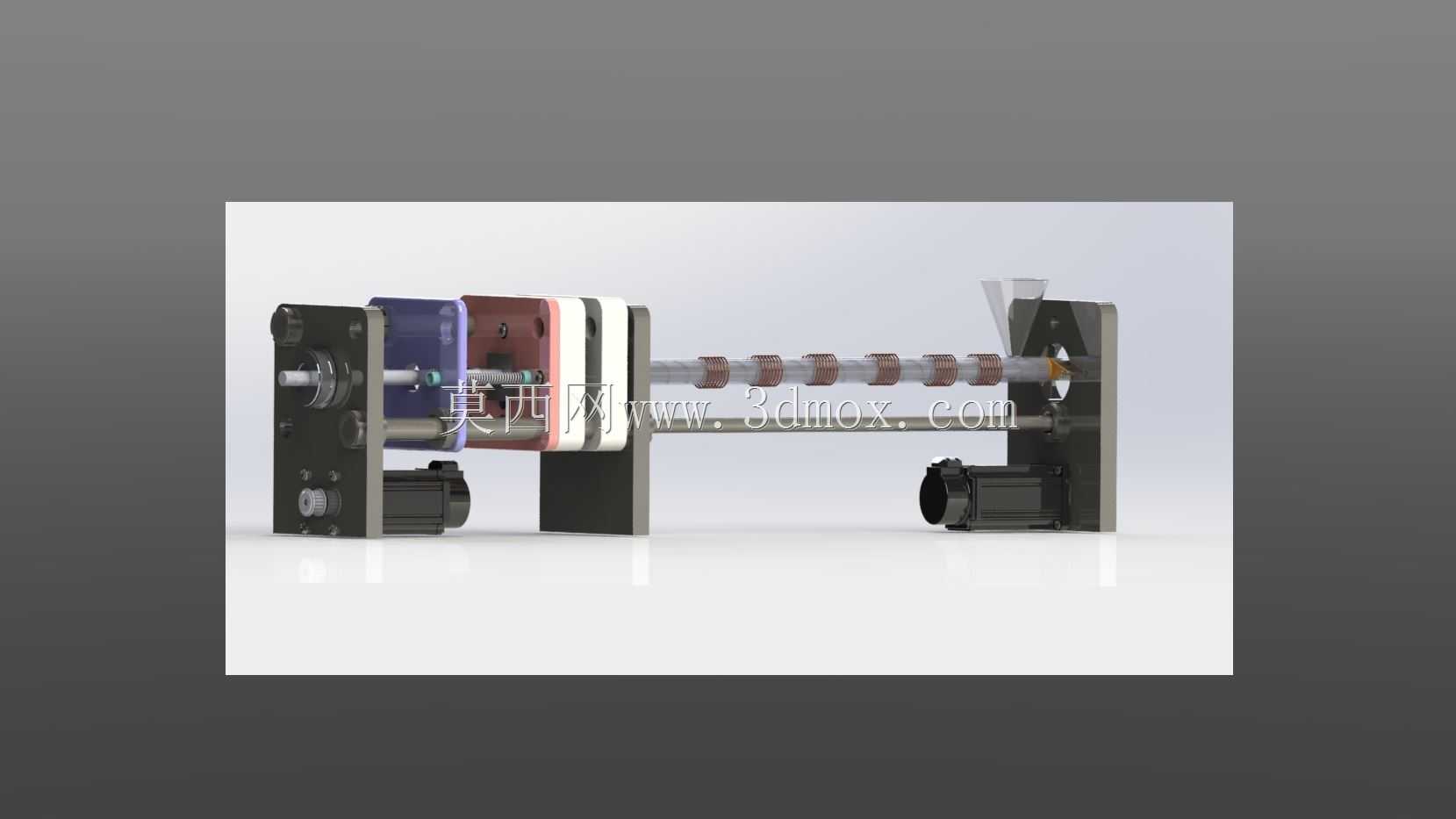

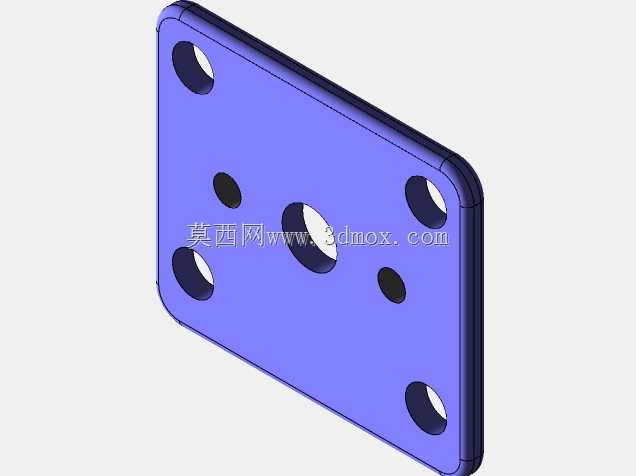

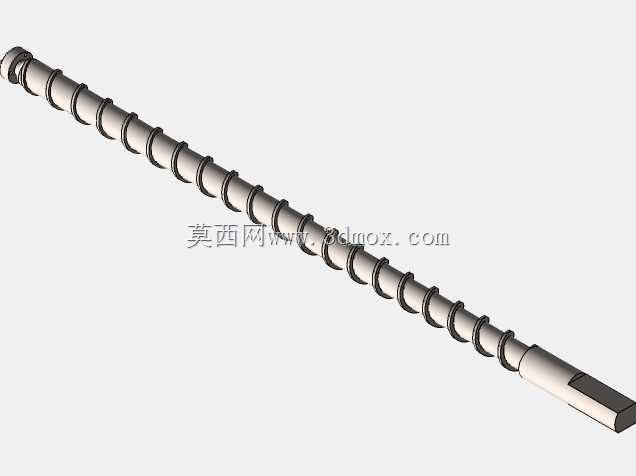

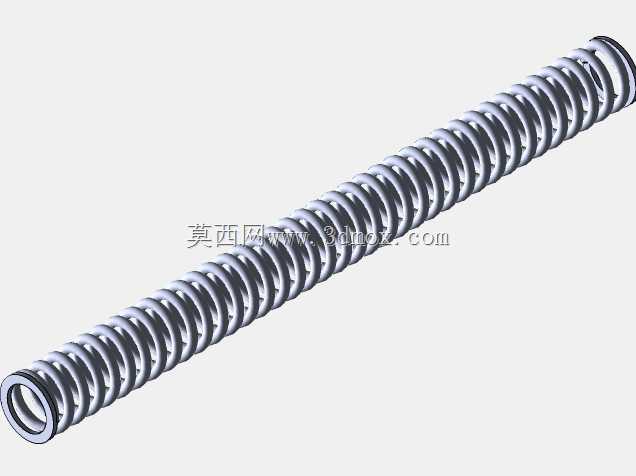

这款小型注射成型装置主要面向实验室配方验证、小批量定制塑件生产、创客个人加工以及教学演示场景，能够填补大型工业注塑机无法覆盖的小空间、小批量、低投入使用需求，适合放置在桌面工位完成小尺寸塑料零件的快速成型作业，无需搭建大型生产车间配套设施，可适配ABS、PP、PE等多种常用热塑性塑料的熔融加工。装置整体采用卧式同轴布局，将塑化挤出单元与合模单元沿同一水平轴线排布，有效缩短整机长度，降低桌面占用面积，安装时仅需预留水平操作空间与后侧散热间隙即可，无需额外做地基固定，普通承重工作台即可满足放置要求。塑化段采用等距变深螺杆结构，沿料筒轴向布置多组加热单元，能够实现塑料原料从固态颗粒到均匀熔融态的平稳输送与塑化，料斗设置在塑化段尾端上方，采用敞口斜导料结构，方便人工投料同时避免颗粒卡滞，螺杆由尾部驱动电机通过减速机构带动，可根据不同原料特性调整转速，保证熔体塑化均匀度，避免出现未熔颗粒影响塑件质量。合模单元设置在塑化段前端，采用立式支架支撑的模板结构，可适配小型定制模具的安装，模板上预留标准安装螺孔，能够快速更换不同型腔的小型模具，合模驱动采用侧置动力单元，可提供足够锁模力避免注射过程中出现溢边问题，喷嘴与模具浇口的同轴度可通过支架上的调节结构微调，保证注射过程中熔料无泄漏。设计过程中优先考虑拆装便捷性，各功能单元采用模块化拼接结构，料筒、螺杆、模板等部件均可快速拆卸清理，方便更换加工原料时清理残留料，避免不同材质混料影响成型效果；整机外露部件做了安全防护处理，加热段外侧设置隔热防护层，避免操作人员误触烫伤，驱动部件的转动部位做了遮挡防护，符合小型加工设备的安全使用要求。目前该装置可完成基础的塑料注射成型动作，针对注射压力稳定性、保压控制精度方面仍有优化空间，可通过增加压力反馈组件、优化加热段温控精度进一步提升塑件成型质量，适配更多精度要求稍高的小型塑件加工需求。
