10匹利森液压动力配套电机三维设计

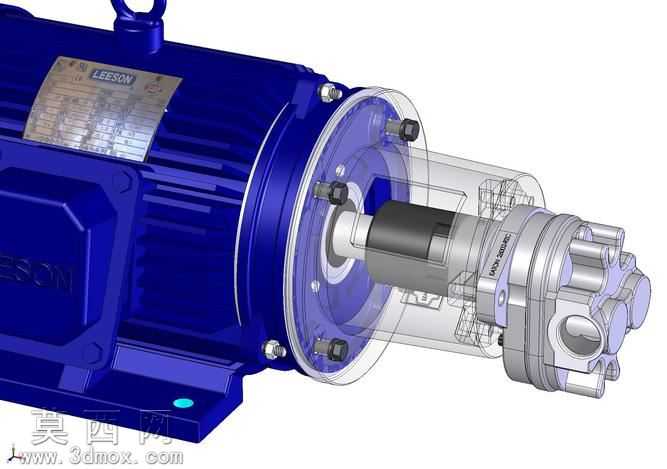

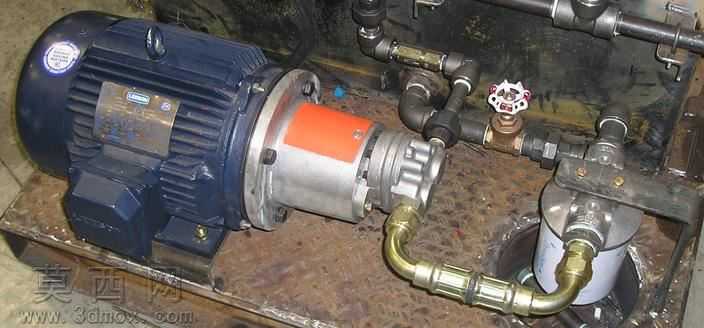

本作品为10匹利森液压系统配套电机的三维建模成果，建模过程严格参照实体电机的实际尺寸比例开展，首先通过测绘获取电机壳体、端盖、输出法兰、接线盒等核心部件的外形与安装尺寸，在三维建模环境中先搭建电机主体的基础轮廓，针对电机外壳的散热筋结构，采用阵列特征完成等距排布的筋条建模，还原真实电机的散热结构形态，保证外观还原度的同时兼顾建模效率。模型对电机前端的连接耦合部件做了精细化还原，橙色的连接护罩、银色的泵体连接座、黄铜材质的输油管路都做了独立的材质赋予，其中电机主体外壳采用深蓝色磨砂铸铁材质，还原工业电机的漆面质感，金属连接部件根据实际材质区分了铸铝、黄铜、不锈钢的材质参数，调整不同金属的粗糙度、反射率参数，让渲染效果贴近真实工业场景下的设备质感。结构设计上完整还原了电机与液压泵的连接装配关系，明确了安装法兰的螺栓孔位分布、输出轴的配合尺寸，管路部分还原了硬管弯折角度、接头的连接结构，附带的过滤装置也做了完整的结构建模，还原滤芯壳体、进出油口的连接逻辑。设计过程中充分考虑了液压动力单元的装配合理性，所有部件的配合间隙参照实际工业装配公差设置，既保证模型外观的真实感，也能直观呈现电机作为液压系统动力源的安装布局，可用于液压站布局演示、机电安装教学、设备改造方案展示等场景，模型经过格式转换后可兼容多数主流三维软件，方便不同使用场景下的调用与二次调整。
