立式承压储水罐体结构设计方案

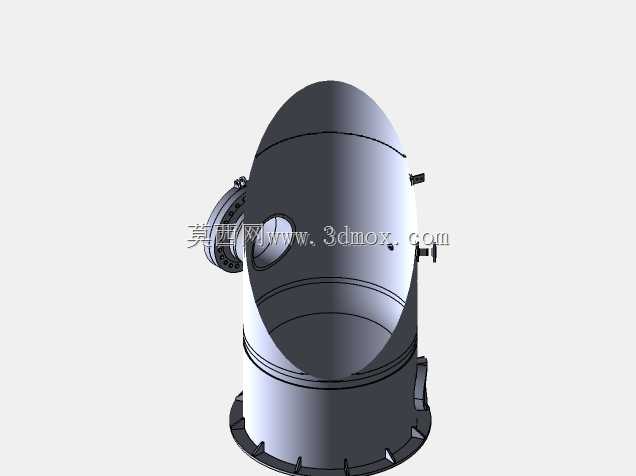

该立式储水罐体主要应用于民用建筑供水调蓄、小型工业生产循环水储配、市政局部管网末端稳压储水场景，也可适配野外作业临时供水、小型农田节水灌溉的储水环节，作为供水系统中的缓冲储水单元，能够平衡供水管网的水压波动，在用水高峰时段补足供水流量，在用水低峰时段储存富余水量，同时可沉淀水中的大颗粒杂质，降低后续供水支路的堵塞风险。罐体整体采用立式椭球封顶结构，底部设置带螺栓孔的环形安装法兰，可直接通过地脚螺栓固定在混凝土浇筑的设备基础上，安装边界需预留侧面检修阀门的操作空间，罐体侧面预留的法兰接口可对接进水管道、出水管道、溢流管道与排污管道，顶部的小尺寸接口可安装液位检测装置与排气阀，避免罐内运行时形成气阻影响储水效率。设计阶段充分考量承压运行的结构强度需求，椭球形上封头可均匀分散内部水体的静压力与水锤冲击应力，相比平盖封头可降低15%左右的结构应力集中系数，筒身采用等壁厚设计，底部法兰与筒身的衔接位置做了圆弧过渡处理，减少焊接应力残留，同时在筒身下部设置了加强筋结构，提升满水状态下的罐体抗形变能力。罐体侧面的人孔结构可满足后期内部检修、清淤作业的进出需求，配套的快开式压紧结构无需额外工具即可完成密封锁紧，密封面采用耐水橡胶垫圈，可长期在潮湿水环境下保持密封性能，避免渗漏问题。整体结构的尺寸设计兼顾了储水容量与安装空间的平衡，立式布局相比卧式储水罐可减少40%左右的占地面积，适合安装在空间有限的设备间、楼顶设备层或者户外小型设备场站，罐体外部可根据使用环境做防腐涂层处理，适配户外露天安装的抗老化、防腐蚀需求，不同接口的通径设计匹配常规供水管道的规格，可直接对接标准管材，无需额外定制变径接头，降低现场安装的施工难度与改造成本。
