GEP-KHX5型异形多孔连接臂结构设计

该异形多孔连接臂属于机械传动与支撑系统中的核心受力构件，广泛应用于轻工自动化生产线、小型专用作业设备、非标工装夹具以及特种执行机构的动力传递链路中，可在往复摆动、定距支撑、点位联动等工况下承担载荷传递、位置限位、部件衔接的核心作用。从实际应用场景来看，这类构件常作为执行端与动力端的中间连接载体，适配小空间内的非直线传动需求，尤其适合安装边界受限、载荷路径存在角度偏移的设备布局，能够在不额外增加传动转接件的前提下，完成不同安装位部件的刚性连接，减少设备整体的零件数量与装配累积误差。

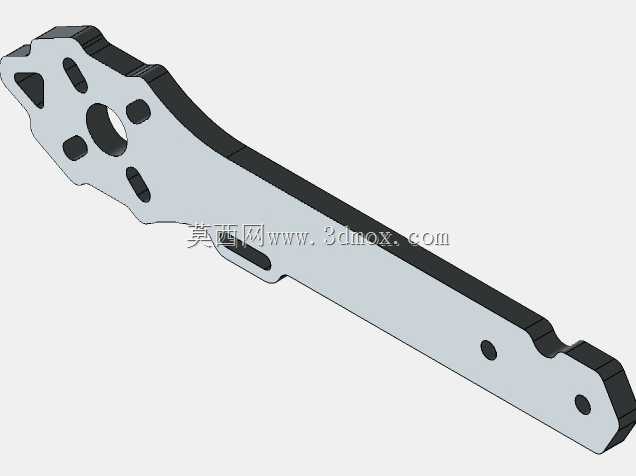

在功能特性上，该构件采用一体化板式成型结构，整体沿长轴方向做变宽度轮廓设计，一端为多缺口异形轮廓，分布多组不同孔径的通孔与异形减重槽，另一端为平直窄边结构，设置两处同轴定位圆孔，可分别适配动力输入端的铰接安装与执行端的刚性锁附。构件边缘做了等厚度的凸缘加强设计，在不整体增加板材厚度的前提下提升了构件的抗弯折、抗扭转变形能力，板面分布的多组镂空槽既可以降低构件自身重量，减少运动过程中的惯性负载，也可作为安装避让位，适配相邻部件的布局需求，避免运动过程中发生结构干涉。

从设计思路层面，该构件充分结合了有限元受力分析的结果，将大尺寸通孔与异形槽设置在应力分布较低的区域，在铰接位、锁附位等应力集中区域保留了完整的实体结构，同时在轮廓转角处做了圆弧过渡处理，避免应力集中导致的构件疲劳损坏。外形尺寸上，构件整体为长条形扁平结构，厚度均匀一致，安装边界可通过两端的孔位坐标精准确定，一端的异形轮廓可适配特定规格的铰接座安装尺寸，另一端的双孔设计可保证与执行部件连接的同轴度，装配时无需额外做位置调整即可完成精准定位，既适合小批量设备的定制化装配，也可适配标准化生产线的批量组装需求，在保证结构强度的前提下兼顾了轻量化与装配便利性。
