液压缸驱动连杆式机器人夹持装置

这款液压缸驱动的连杆式夹持装置，是工业自动化生产线中用于工件抓取转运的核心执行部件，广泛适配于机床上下料、工件码垛、流水线物料转运、焊接工位工件夹持等多类工业场景，可配合多轴工业机器人、直线模组或定制化桁架设备完成对规则形状工件的稳定抓取作业，尤其适合对夹持力有稳定要求、工件重量处于中低负载区间的作业环境。

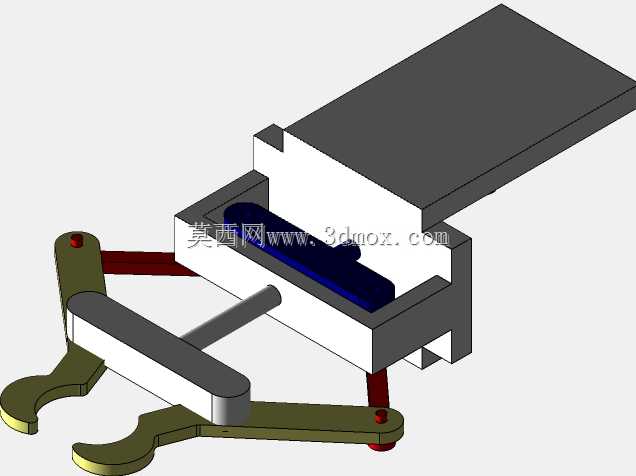

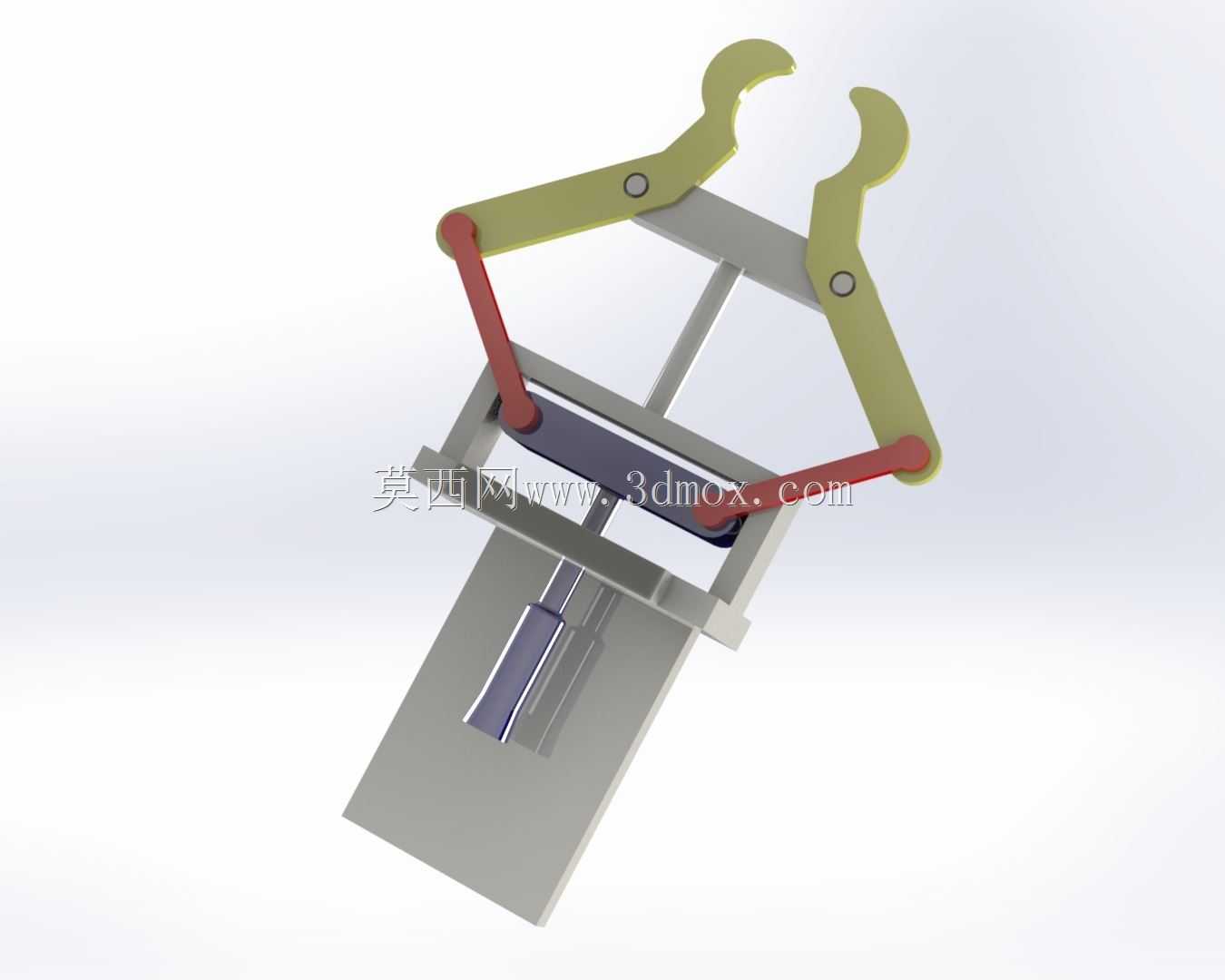

该装置采用液压缸作为核心动力源，相较于气动夹持方案具备输出力更大、夹持稳定性更强、动作缓冲性更好的优势，可通过液压系统的压力调节精准控制夹持力大小，避免刚性夹取对工件表面造成损伤，同时也能适配不同重量等级的工件抓取需求，无需频繁更换夹爪结构。整体传动采用对称式双连杆布局，液压缸的直线伸缩动作通过两组对称布置的铰接连杆传递到末端的两个弧形夹臂，将直线运动转化为夹臂的同步开合转动，保证两侧夹臂动作完全同步，夹持过程中工件对中精度更高，不会出现偏载滑脱的问题。

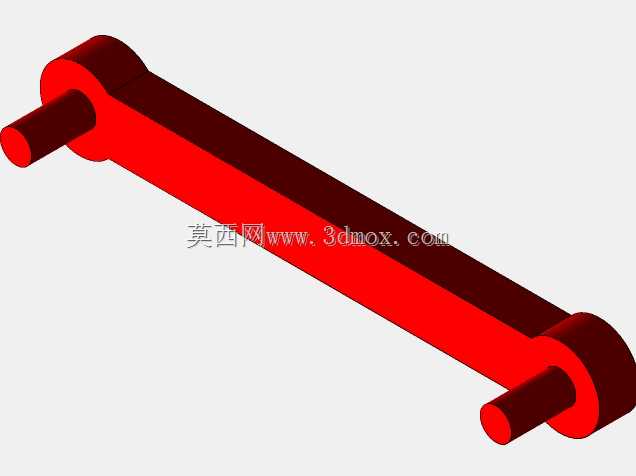

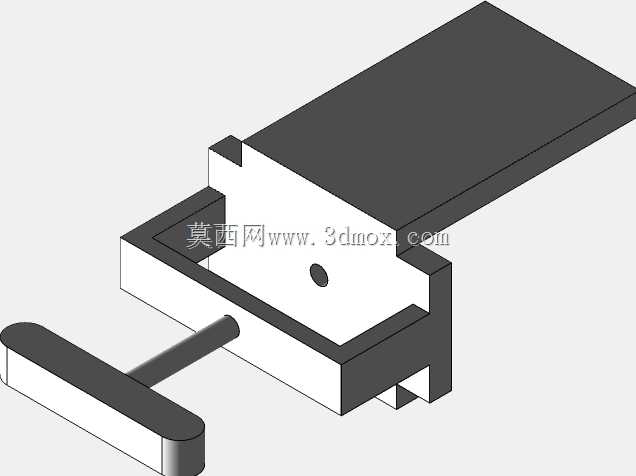

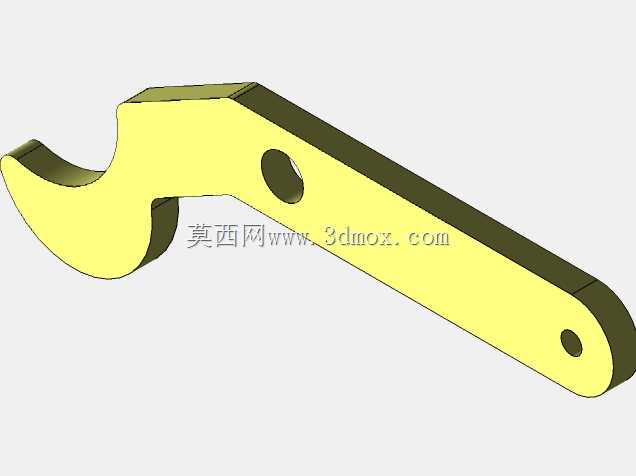

从结构设计思路来看，整体采用模块化布局，底部设置标准安装基板，预留了与外部执行设备连接的安装孔位，安装边界规整，可直接适配多数工业机器人末端法兰的安装尺寸，无需额外设计过渡连接结构。夹臂末端采用弧形内凹的夹持面，可适配轴类、盘类等带圆弧轮廓的工件，也可通过更换不同形状的夹头适配方形、异形工件的夹持需求，拓展性较强。所有铰接位置均采用销轴铰接设计，转动副处预留润滑与耐磨衬套安装空间，可有效降低长期往复动作的磨损量，提升装置整体使用寿命。

整体结构紧凑，横向开合行程覆盖常规工业中小尺寸工件的夹持范围，纵向安装尺寸适配多数机器人末端的负载与空间要求，整体重量控制合理，不会过度占用机器人的负载配额。装置的液压管路布置预留了标准接口，可直接对接工厂现有液压系统，无需额外增设复杂的动力配套设施，整体维护便捷，易损件均为标准工业件，更换成本低，适合在各类离散制造生产线中批量部署使用。
