机器人抓取作业用夹持器结构设计

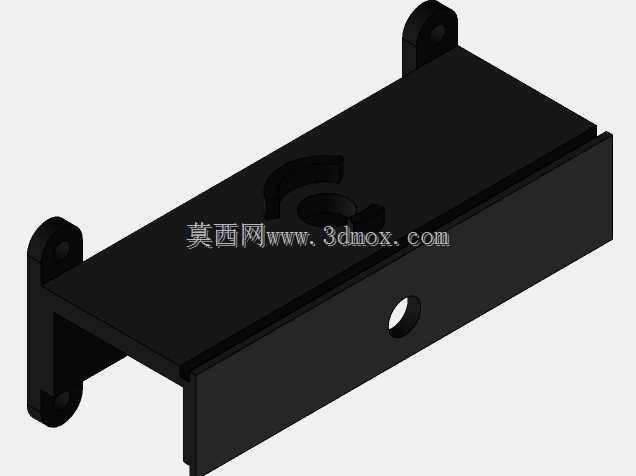

这款夹持器是工业机器人末端执行器的核心功能部件，主要适配中小型六轴工业机器人、SCARA水平关节机器人的抓取作业场景，在3C电子组装生产线、小型五金零件分拣工位、轻工产品包装搬运环节都能稳定发挥作用，可替代人工完成重复性高、定位精度要求严的工件抓取转移工作，有效降低生产线上的人工操作强度，提升上下料、分拣工序的作业一致性。从功能特性来看，该夹持器采用双侧对称安装耳的结构设计，安装耳上预留的定位孔可直接与机器人末端法兰盘通过标准紧固件完成对接，安装过程无需额外设计转接板，能够大幅缩短现场调试的装配周期。主体采用槽型截面的一体式承载结构，这种结构在保证整体刚性的前提下有效降低了自身重量，减少机器人末端的负载冗余，让机器人运行时的动态响应更迅捷。主体正面预留的圆形定位孔可用于安装到位检测传感器，当夹持器接触到待抓取工件时，传感器可实时反馈到位信号，配合机器人的运动控制逻辑实现抓取动作的精准触发，避免出现空夹、撞击工件的问题。顶面设置的异形卡槽结构可适配不同规格的夹爪快换模块，生产过程中切换不同尺寸、形状的夹爪时无需拆卸整个夹持器主体，仅需更换前端夹指即可适配方形、圆形、异形等不同轮廓的小型工件，适配工件的重量范围覆盖几十克到两千克的常见轻型生产物料。从设计思路层面，这款夹持器优先考虑了工业场景下的耐用性需求，整体结构无复杂薄壁、异形受力薄弱点，所有受力部位均做了圆角过渡处理，长期往复运行过程中不易出现应力变形、疲劳断裂的问题。外形尺寸方面，整体采用窄长型的布局设计，横向长度适配常见机器人末端的安装边界，双侧安装耳的中心距符合通用工业机器人末端法兰的安装孔位标准，安装后整体外轮廓不会超出机器人末端的安全运行范围，在狭窄的生产线工位、密集排布的工装夹具之间移动时不会发生干涉问题。槽型主体的内部空腔可预留走线空间，传感器、驱动模块的线缆可从空腔内部规整排布，避免机器人运行过程中线缆外露被剐蹭、拉扯导致的设备故障。在实际生产应用中，这款夹持器既可以配合气动驱动回路实现快速开合抓取，也可以加装伺服驱动模块实现夹持力的精准调节，针对易碎的薄壁塑料件、易刮花的外观件可调整为小夹持力模式，针对金属机加工件则可切换为大夹持力模式保证抓取稳定性，无需更换整体结构即可适配多品类的生产需求，能够帮助中小制造企业快速搭建柔性化的生产作业单元，降低生产线改造成本。
