星型排布多缸径向动力装置结构

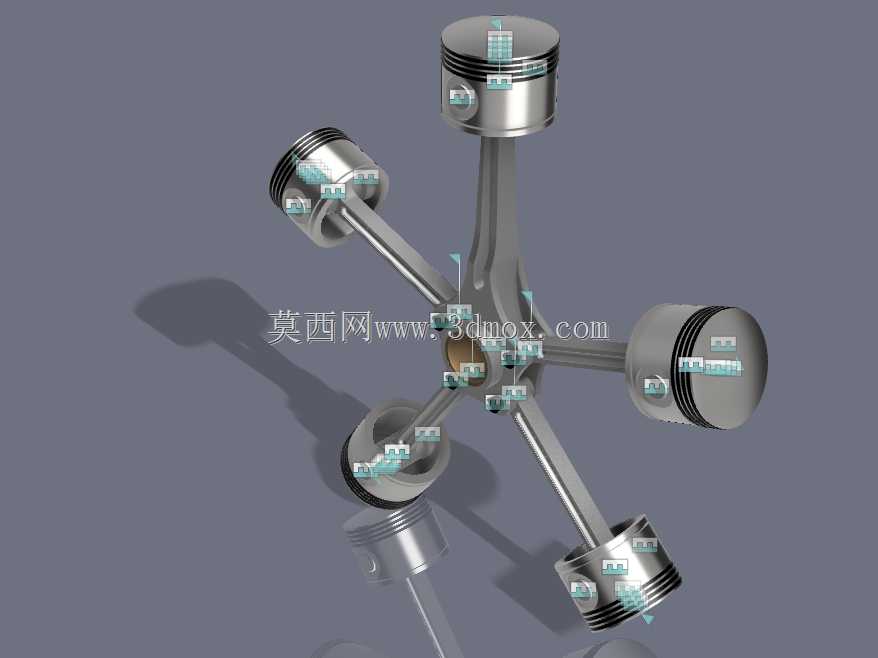

该径向动力装置采用经典的星型气缸环绕布局，核心结构围绕中心曲柄轴呈放射状均匀排布多组活塞连杆组件，这类结构最早广泛应用于航空活塞动力领域，凭借紧凑的轴向尺寸、优异的风冷适配性以及同排量下更短的整机长度，在轻型通航飞机、早期螺旋桨战机、小型特种动力装备中有着长期的应用积累，当下也常被小型定制化动力设备、航空模型动力单元、教学演示教具领域所采用。整套装置的核心功能是通过各气缸内活塞的往复直线运动，经连杆将动力汇聚至中心曲柄轴，最终转化为旋转扭矩输出，相比直列、V型缸体布局，径向排布的所有活塞连杆都作用于同一曲柄销，大幅简化了曲轴的结构设计，同时周向均匀分布的气缸让整机运转时的惯性力更容易实现平衡，有效降低了高转速工况下的整机振动水平。设计过程中优先考虑了动力输出的平顺性与结构可靠性，每一组活塞都配套独立的活塞环密封结构，保证气缸工作腔的气密性，连杆与活塞销、曲柄销的连接位置都预留了标准润滑通道，适配压力润滑与飞溅润滑结合的润滑方案，能够满足长时间连续运转的工况需求。整机外形呈现规则的正多边形放射轮廓，安装边界以中心曲轴轴线为基准，各方向外伸尺寸均等，安装法兰可直接对接标准动力输出接口，不需要额外设计偏置的安装支架，轴向总长远低于同排量的直列多缸动力装置，对于安装空间轴向尺寸受限、需要简化传动连接结构的应用场景有着极强的适配性。周向分布的气缸让散热气流可以直接掠过每一组缸体外壁，不需要设计复杂的水冷管路结构，进一步降低了整机的自重与附属结构复杂度，在轻量化要求较高的移动动力场景中优势明显。
