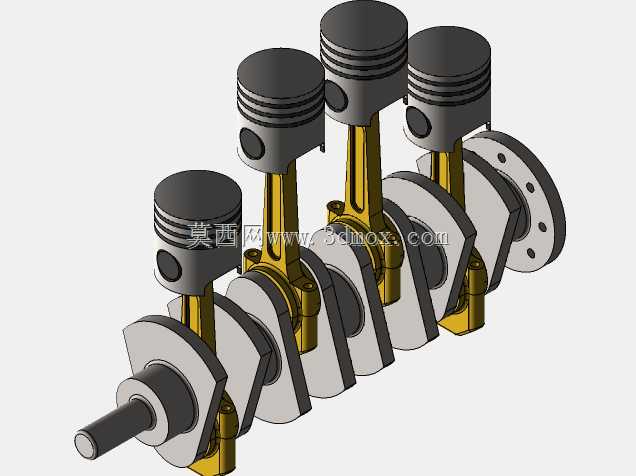

直列四缸发动机曲柄连杆机构装配结构

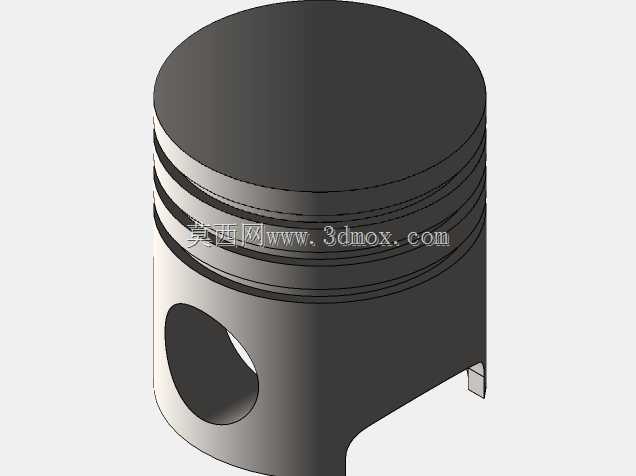

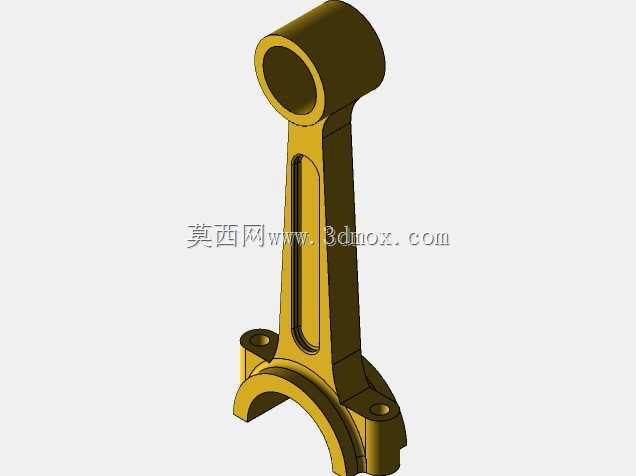

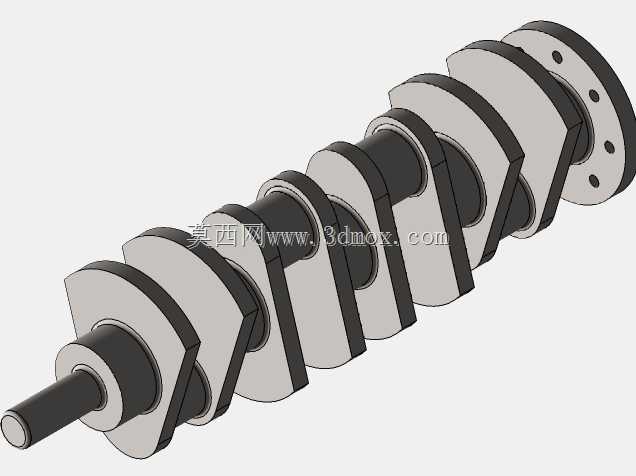

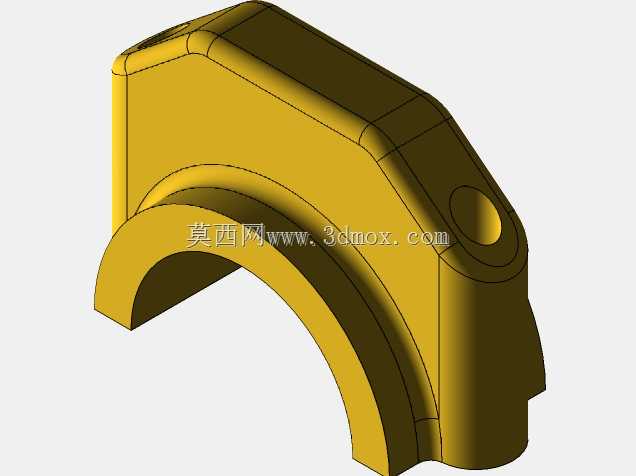

该直列四缸曲柄连杆机构是内燃发动机的核心运动总成，广泛适配民用乘用车、轻型商用车的小排量动力系统，是将燃料燃烧产生的热能转化为旋转机械能的核心载体，直接决定发动机的动力输出平顺性、燃油经济性与运转可靠性。整套机构由活塞组、连杆组、曲轴组三部分构成，活塞采用平顶式结构设计，环部预留三道环槽安装气环与油环，分别承担燃烧室密封、缸壁多余机油刮除的功能，活塞销座孔与连杆小头采用浮动式连接，可在工作温度变化时自动适配配合间隙，避免卡滞磨损。连杆采用工字形截面设计，在保证结构强度、抗冲击韧性的前提下尽可能降低往复运动质量，减小高速运转时的惯性载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销紧固连接，轴瓦表面预置减摩合金层，可在高压往复摩擦工况下降低磨损速率，延长部件使用寿命。曲轴采用全支承结构设计，四个曲柄销按照1-3-4-2的做功顺序错开180度相位角布置，可保证四缸做功间隔均匀，有效抵消二阶往复惯性力，大幅降低发动机运转时的振动幅度，曲轴输出端预置法兰连接结构，可直接匹配飞轮、离合器总成，将扭矩传递至传动系统，自由端可集成驱动正时机构、水泵、发电机等附件的带轮结构。整套机构的安装边界严格匹配直列四缸发动机的缸体中心距、缸孔轴线位置，曲轴主轴颈与缸体主轴承座的同轴度公差控制在0.02mm以内，活塞往复行程与连杆长度的比值经过优化，可在保证压缩比的前提下降低活塞侧推力，减小缸壁磨损与运转噪音。在实际应用场景中，该结构可覆盖1.0L-2.5L排量区间的汽油、柴油动力单元，适配家用轿车、城市SUV、轻型货运车辆等多种车型的动力需求，其结构设计经过多轮动力学仿真验证，可在6000rpm的最高转速下保持稳定运转，满足日常通勤、轻载货运等不同工况的动力输出要求。
