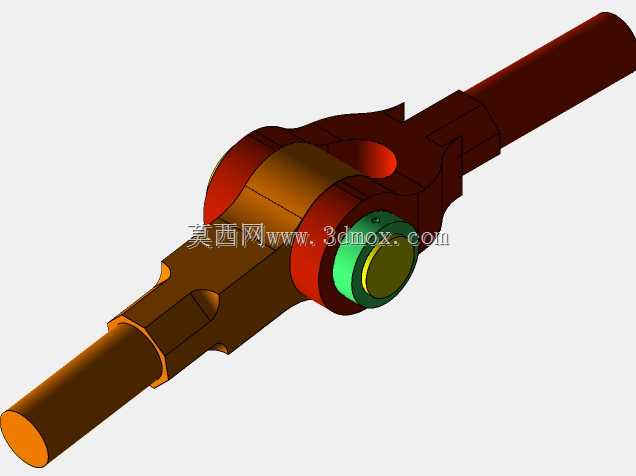

拉杆连接用指关节式机械接头结构

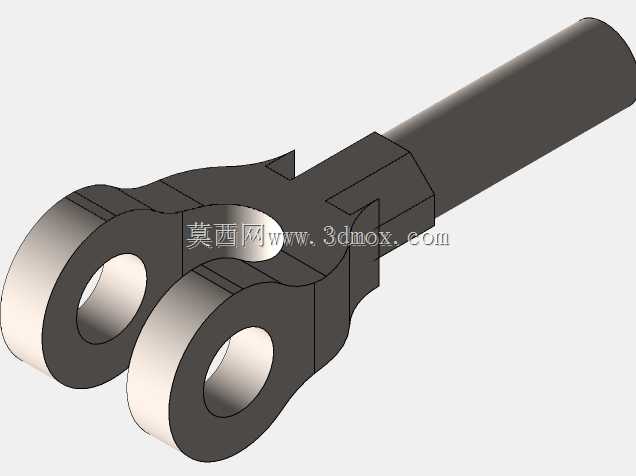

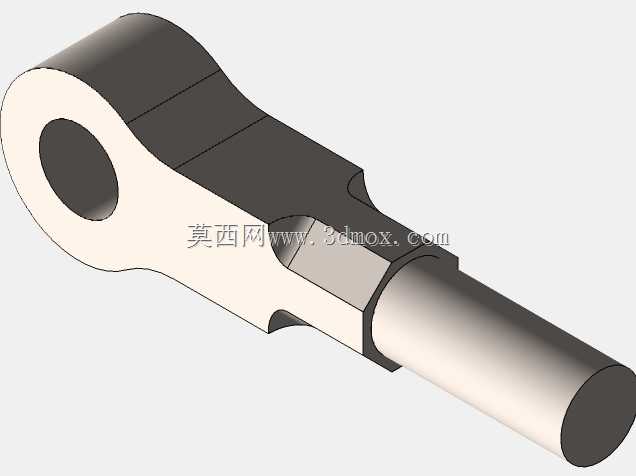

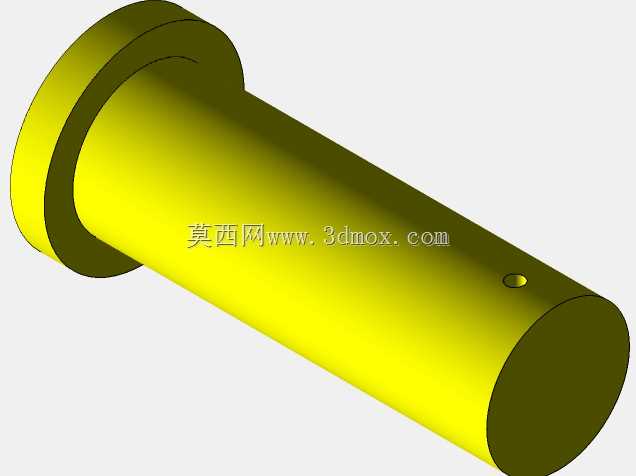

该指关节式机械接头主要应用于各类需要小范围角度补偿的拉杆传动场景，常见于起重设备的变幅拉杆、索道牵引固定杆、工程机械的操纵拉杆连接部位，也可用于轻型桁架结构的杆件铰接节点，在承受轴向拉伸载荷的同时，允许两根对接杆件之间存在小幅度的角度偏移，避免刚性连接在杆件受载变形或安装存在偏差时产生附加弯曲应力，提升整套拉杆系统的受力合理性与使用寿命。该接头的核心功能是实现两根受拉构件的柔性铰接，当两根杆件的轴线存在小角度偏差时，接头内部的铰接结构可自适应调整角度，保证载荷始终沿杆件轴向传递，不会在连接部位产生额外的弯矩，同时铰接部位设置有耐磨衬套结构，可降低反复摆动过程中的磨损量，减少后期维护频次。从设计思路来看，整体采用对称式结构布局，两端为等径的杆状对接端，可直接与对应规格的拉杆通过螺纹或焊接方式固定，中间的铰接腔体采用一体化锻造成型后加工，保证腔体部分的结构强度，铰接销轴采用带限位的端盖固定，避免销轴在受载过程中出现窜动脱出，腔体与销轴之间设置有自润滑衬套，无需频繁加注润滑脂即可满足长期摆动的耐磨需求。外形尺寸方面，整体沿杆件轴向为长条形布局，中间铰接部位的外径大于两端杆径，径向最大轮廓尺寸控制在对接杆径的2.2倍以内，轴向总长度为对接杆径的6倍左右，安装时仅需保证两端对接杆件的轴线在初始状态下同轴度偏差不超过3度即可正常工作，铰接部位允许的最大偏摆角度为正负5度，完全覆盖常规拉杆系统的变形补偿需求，安装边界无额外突出结构，可适配狭小空间内的杆件连接场景，不会与周边结构产生干涉。
