18D型圆柱直插式有源蜂鸣器结构设计

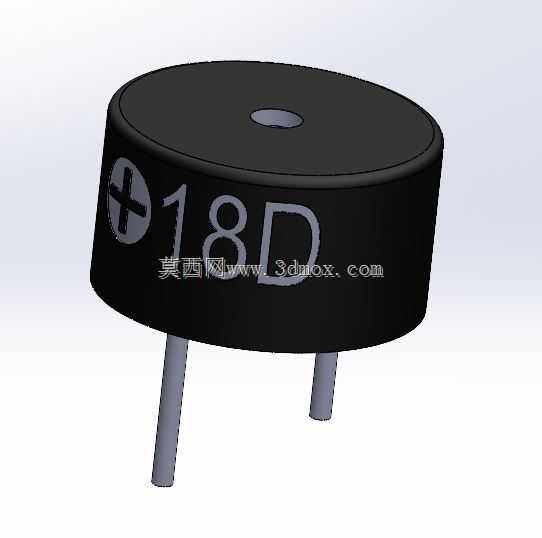

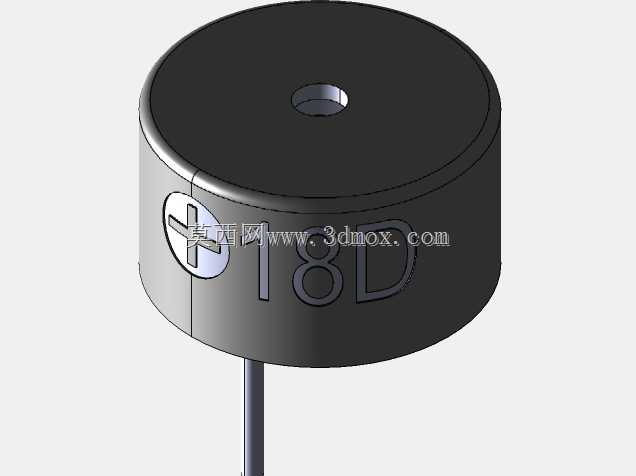

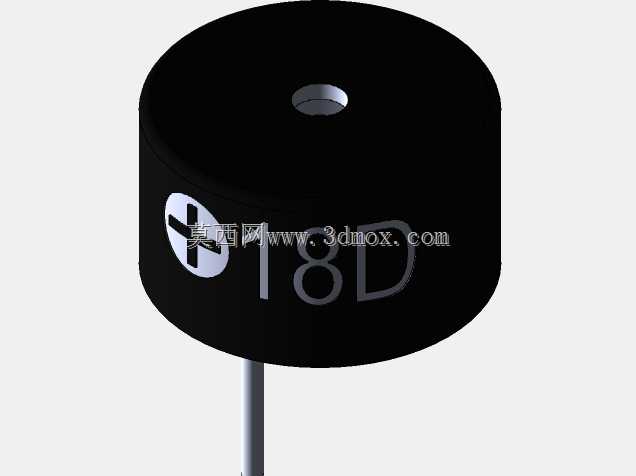

这款18D型蜂鸣器是面向电子电路告警、提示场景开发的小型声学发生器件，广泛应用在消费电子、工控板卡、小家电、安防设备、车载电子等领域，承担设备运行状态提示、故障告警、操作反馈声响输出的核心功能，是各类需要人机声响交互的电子设备中不可或缺的基础元器件。从实际使用场景来看，这类小型蜂鸣器常被布置在PCB板的边角区域，不需要额外占用过多板面空间，直插引脚的设计适配常规波峰焊工艺流程，能够和其他插装元器件同步完成焊接作业，大幅降低产线装配的复杂度。在功能特性上，该款蜂鸣器属于一体化有源结构，内部集成了振荡发生线路，仅需要供给对应额定直流电压即可输出稳定的提示声响，不需要外接额外的音频驱动电路，大幅简化了终端设备的电路设计难度，降低整体BOM成本。设计过程中，研发团队充分考量了量产装配的通用性需求，整体采用圆柱造型，外壳选用耐高温的阻燃工程塑料注塑成型，能够耐受常规焊接过程中的高温烘烤，不会出现壳体变形、引脚松脱的问题。顶面预留的中心定位孔，既可以在自动化插件作业时供设备吸嘴抓取定位，也能在部分需要加固安装的场景下配合固定销完成锁附，避免设备在长期震动工况下出现引脚脱焊、器件移位的问题。侧面印刷的极性标识清晰醒目，能够有效避免生产过程中出现极性反接的装配错误，降低产线不良率。外形尺寸方面，器件整体直径为9.5mm，总高度为5.25mm，两个直插引脚的间距为5mm，完全适配行业通用的2.54mm网格PCB焊盘设计，工程师在进行板卡布局时不需要额外定制特殊焊盘封装，直接调用标准库封装即可完成布线设计。紧凑的尺寸设计让它可以轻松适配各类轻薄化的小型电子设备内部空间，即使是内部堆叠密度极高的便携数码产品、小型控制模块，也能找到合适的安装位置。引脚采用镀锡铜材质，导电性能优异，焊接附着力强，长期使用不容易出现氧化锈蚀导致的接触不良问题，能够适应-20℃到70℃的常规工作温度区间，满足绝大多数民用、工业场景的使用环境要求。在声学性能调校上，这款蜂鸣器的发声频率设置在人耳敏感度较高的区间，输出声响清晰穿透力强，即使在有一定环境噪音的车间、公共场所，也能让使用者清晰捕捉到提示音信号，同时声响不会过于尖锐刺耳，避免在消费类产品使用场景中引发使用者的不适感。
