巴斯勒工业视觉检测相机结构设计

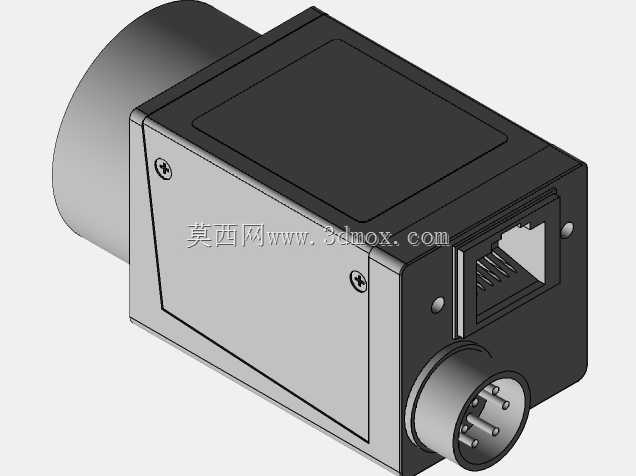

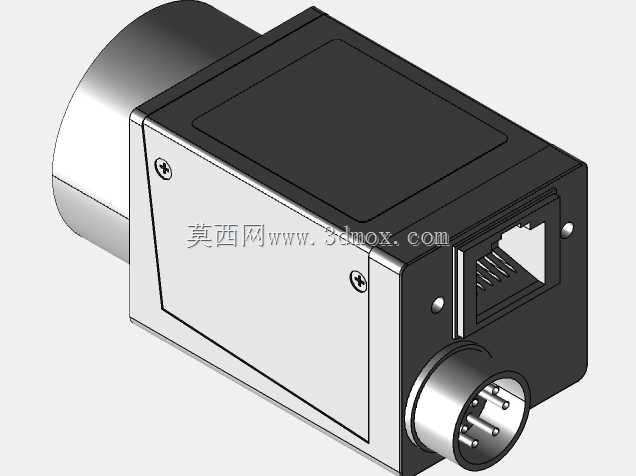

这款工业相机是面向机器视觉检测场景打造的核心成像组件，广泛适配3C电子制造、汽车零部件尺寸检测、包装行业字符识别、物流分拣扫码、半导体晶圆缺陷筛查等多类工业生产环节，作为视觉系统的图像采集终端，承担着将被测物的光信号转换为可传输处理的数字图像信号的核心作用，是整套视觉检测方案的信号输入源头，其成像稳定性、数据传输效率直接决定整套检测系统的精度与运行可靠性。从功能特性来看，该款相机采用千兆以太网接口作为数据传输通道，可实现长距离低延迟的图像数据传输，适配工业现场复杂的布线需求，接口旁预留的多针工业连接器可对接外部触发信号，支持硬触发模式下的精准同步拍摄，可配合产线传送带、运动机构的动作节拍实现定点抓拍，避免出现漏拍、拖影等问题，前端标准C/CS接口的镜头安装位可根据不同检测视野、精度需求搭配不同焦距的工业镜头，覆盖从微米级缺陷检测到米级大范围工件定位的多元使用需求。在设计思路上，整体采用紧凑型方壳式结构布局，将成像传感器、主控电路板、供电模块、接口组件全部集成在封闭金属壳体内，外壳采用铝合金材质一体铣削加工成型，兼顾轻量化与结构强度，同时具备优秀的电磁屏蔽性能，可有效隔绝工业现场各类伺服设备、供电线路产生的电磁干扰，保证成像信号的纯净度；壳体表面做哑光阳极氧化处理，可减少环境杂散光反射对成像光路的干扰，壳体边角做圆角过渡处理，避免安装调试过程中划伤操作人员，同时减少积灰死角，方便日常清洁维护。从安装边界来看，相机主体为规整的长方体结构，壳体两侧与底面均预留标准安装螺孔，支持水平正装、侧装、倒装等多种安装姿态，可适配不同设备的安装空间限制，整体体积小巧，可直接集成在紧凑的自动化设备内部、机械臂末端或者狭小的检测工位内，无需占用过多产线空间；镜头安装端突出的圆筒结构做了公差精准的限位设计，可保证镜头安装后光轴与传感器靶面完全垂直，避免出现成像一侧清晰一侧模糊的离焦问题，后端接口全部下沉式布置在壳体端面，接插线材后不会额外增加整体宽度，可进一步缩小安装所需的预留空间。
