带料卷托架的气动胶管裁切设备结构

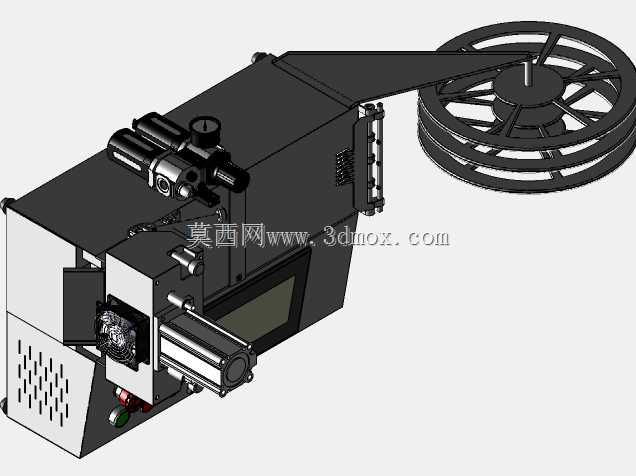

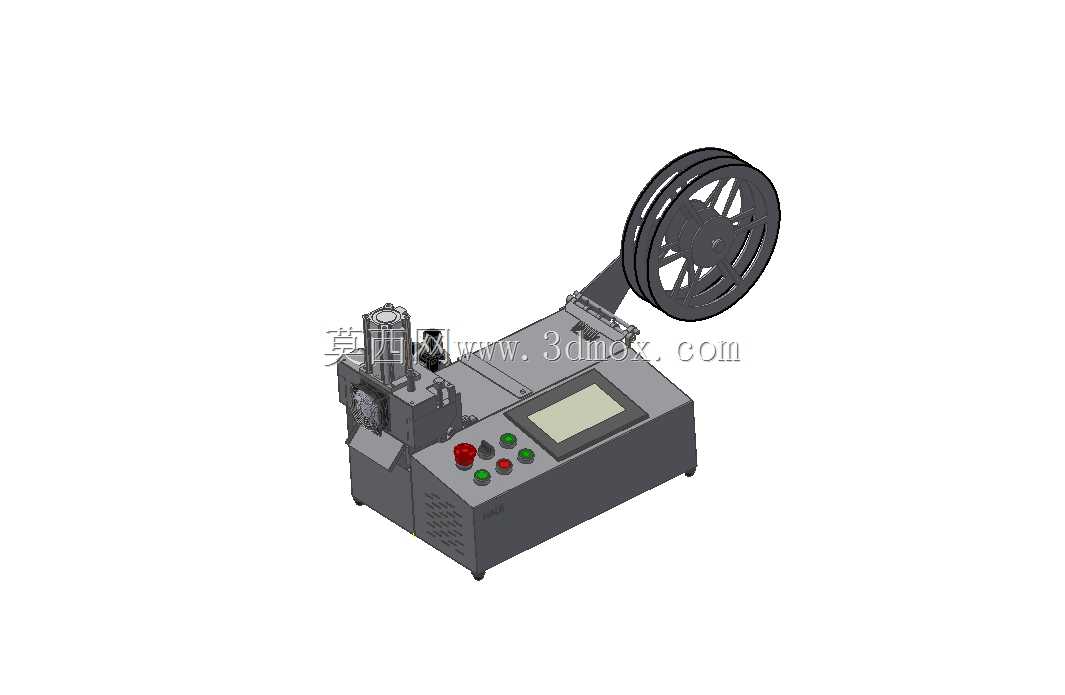

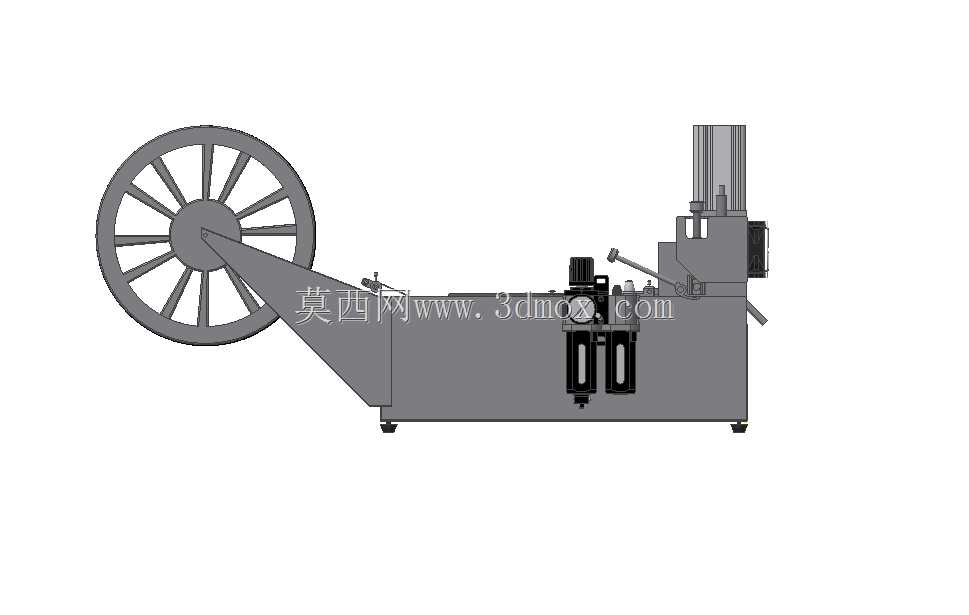

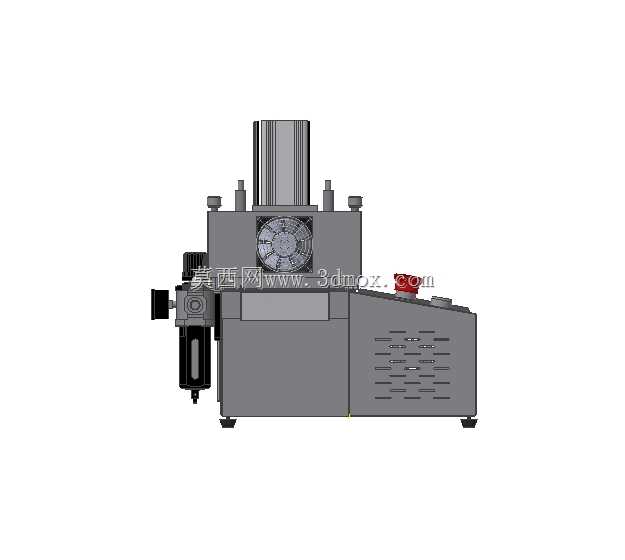

这款胶管裁切设备主要面向液压管路装配、汽配维修、气动元件生产、橡塑制品加工等场景，用于定长裁切各类橡胶软管、尼龙气管、纤维编织胶管等柔性管材，替代传统人工裁切的作业方式，解决手工裁切切口歪斜、长度误差大、作业效率低的痛点，适配小批量多规格的管材裁切需求，也可嵌入小型自动化装配线作为前置裁切工位使用。设备整体采用卧式紧凑布局，左侧为裁切执行与控制主机，右侧延伸设置悬臂式料卷托架，托架采用双辐条轮盘结构支撑整卷胶管料盘，轮盘中心设置定位芯轴，料卷可绕芯轴顺畅转动送料，避免胶管拖拽过程中出现扭结、缠绕问题，悬臂长度适配常规100-300mm幅宽的胶管料卷安装，无需额外配置独立放料架即可完成整卷料的上料作业。主机部分集成了气动驱动系统、裁切执行机构、长度定位组件与操作控制单元，顶部设置气动调压元件与气源处理组件，可根据待裁切胶管的壁厚、材质调整驱动气压，保证裁切力度适配不同管材，避免切口出现压痕、毛边、分层问题；前端设置可调节的定位挡块，可根据需求快速调整裁切长度，长度调节范围覆盖常规10-500mm的胶管裁切需求，挡块带有锁紧结构，调整完成后可固定位置，保证批量裁切的长度一致性。裁切执行端采用平刀冲切结构，配合气动驱动的直线进给动作，裁切瞬间刀刃垂直作用于胶管截面，切口平整无斜角，无需后续二次修边处理；主机侧面设置散热通风格栅与操作按钮、急停控件，正面嵌入参数显示区域，可直观显示当前裁切计数、气压参数等信息，设备底部预留安装固定孔位，可直接固定于工作台面使用，整体占地尺寸较小，无需复杂的安装调试，接通压缩空气即可投入作业。设计过程中重点优化了料卷送料的阻尼结构，托架轮盘带有轻微阻尼阻力，避免料卷惯性转动导致胶管松脱散卷，同时裁切动作与送料动作做了互锁设计，裁切过程中送料路径自动锁止，避免胶管窜动影响裁切精度；主机内部的气动管路做了集成式排布，减少外露管路占用空间，同时降低管路弯折破损的风险，设备外壳采用钣金折弯成型，兼顾结构强度与轻量化，日常维护时可快速拆卸侧板检查内部元件。
