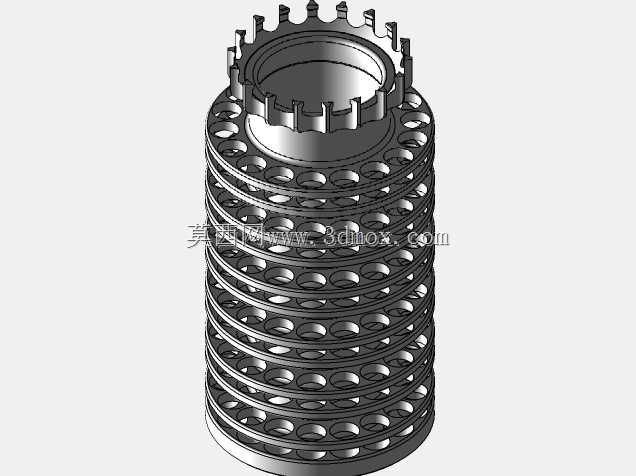

自动冷却制氢泵核心缸体结构

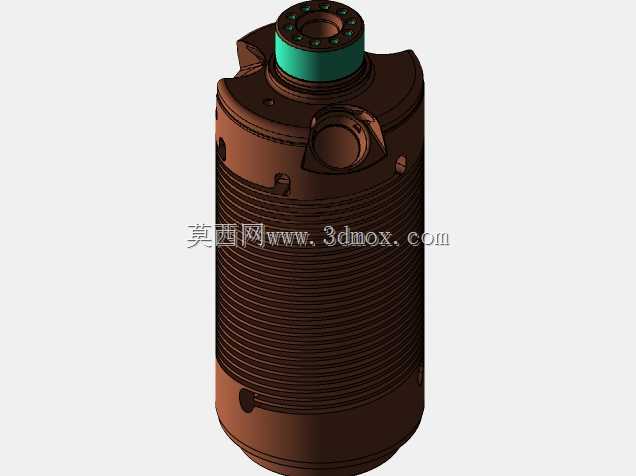

该零件应用于氢能制备领域的自动冷却制氢泵核心单元，是制氢系统中实现介质增压输送与活塞精准位移动作的关键承载构件，适配中小型分布式制氢站点、车载移动式制氢设备的泵组装配需求，直接参与制氢过程中反应介质的稳压输送、泵体工作热量的传导散出，同时为整套活塞传动组件提供稳定的安装基准与运动限位支撑。在实际设备运行过程中，该零件需要配合感应电机输出的旋转动力，将扭矩传递至滚珠丝杠组件，再通过编码器的反向位置信号反馈，形成闭环的位置控制链路，最终实现活塞的微米级精准定位，保证泵腔内容积变化的精度稳定，避免介质输送过程中出现压力波动、流量偏差等问题，同时自身集成的散热翅片结构可以将泵组长时间工作产生的热量快速导出，配合外部冷却回路实现泵体的自动温度控制，避免高温工况下密封件老化、传动件热变形带来的精度损失。设计阶段优先考虑了传动链路的同轴度要求，将电机安装位、丝杠配合孔、活塞运动腔设置在同一中心轴线上，减少传动过程中的偏载磨损，外圆周向布置的密集散热肋片经过散热面积优化，在不增加过多整体重量的前提下提升了热交换效率，侧壁预留的传感器安装接口可以直接适配编码器的信号采集端，减少额外的转接支架设计，顶部的密封端盖配合面采用了多道密封槽结构，能够适配高压工况下的静密封需求，防止介质泄漏。整体外形采用立式圆柱结构，最大外圆尺寸适配常规泵组的安装筒径，底部设置有定位止口与安装螺孔，能够直接与泵体底座完成定位装配，安装边界预留了足够的管路接头布置空间，侧壁的介质进出接口位置与泵腔流道精准对接，不需要额外调整管路走向即可完成整机装配，零件的壁厚经过强度校核，能够承受泵腔最高工作压力下的载荷冲击，同时兼顾轻量化要求，减少传动过程中的惯性负载，提升活塞往复运动的响应速度。
