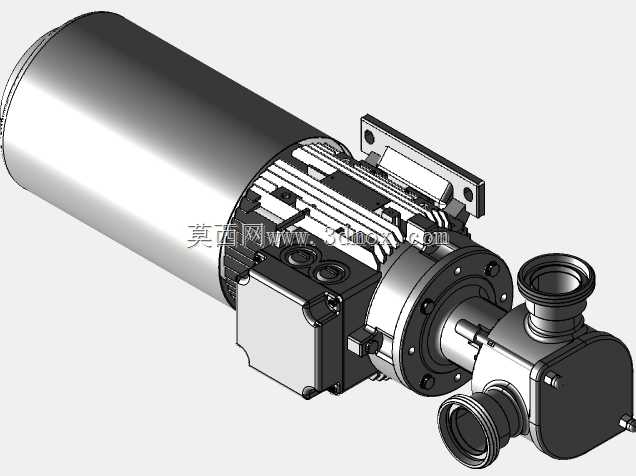

FIP50卫生级离心泵带电机集成结构

该款集成驱动的流体输送设备，主要面向食品加工、生物医药、精细化工等对介质洁净度有严苛要求的生产场景，可完成低粘度液态物料的恒压输送、管路循环、灌装供料等作业，适配饮用水、乳制品、药液、日化原液等无固体颗粒的洁净介质输送需求。设备采用驱动端与泵体直连的集成式结构，省去了传统联轴器连接的冗余结构，大幅缩短了整机轴向尺寸，降低了安装占用的空间，同时减少了传动环节的能量损耗，运行过程中传动噪音更低，传动效率更高。驱动部分采用封闭式圆柱形壳体结构，壳体表面做光滑圆弧过渡处理，无卫生死角，便于日常生产后的冲洗消杀，接线盒采用侧置式方形密封结构，接线端口做防水密封处理，可适配潮湿的生产车间环境，避免清洗过程中液体渗入电气腔引发故障。泵体部分采用侧进上出的流道布局，两个连接端口均采用标准快装法兰接口，可快速与现场卫生级管路完成对接，无需额外焊接转接件，安装拆卸效率更高，泵腔内部流道做圆弧抛光处理，介质流动过程中无滞留死角，避免物料残留滋生细菌，符合卫生级生产的规范要求。安装底座采用带安装孔的板式支架结构，支架与驱动壳体一体化铸造成型，安装孔位间距符合通用管路安装的标准尺寸，可直接固定在生产平台或设备机架上，安装过程中无需额外定制转接支架，整机重心沿轴向居中分布，运行过程中振动量小，无需额外做减震加固处理。设计过程中充分考虑了现场维护的便捷性，泵体与驱动端的连接采用周向分布的螺栓紧固结构，拆卸时只需松开连接螺栓即可分离泵腔与驱动部分，快速完成叶轮、密封件等易损件的更换，无需拆解整体管路，大幅降低日常维护的时间成本。整机的径向尺寸控制在常规工业管路的安装边界范围内，可直接替换同规格的传统离心泵，无需对现有管路布局做改造，适配性更强。
