紧凑型车载激光雷达结构设计方案

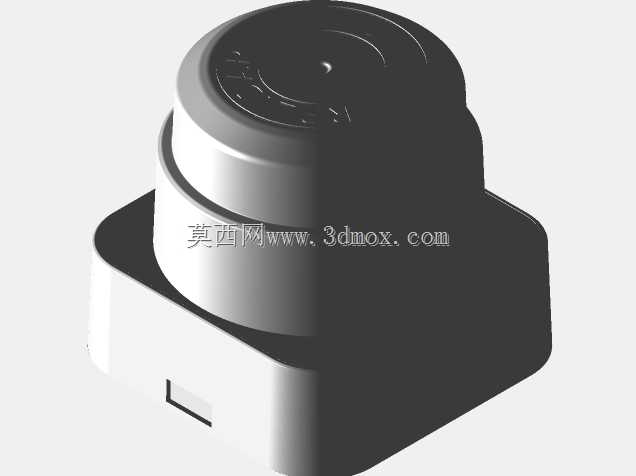

这款激光雷达是面向移动机器人、低速无人车、工业AGV场景打造的环境感知核心部件，整体采用分层堆叠式结构设计，底部为方形安装基座，上部为圆柱形旋转扫描腔体，整体造型紧凑规整，能够在有限的设备安装空间内实现高效部署。从实际应用场景来看，该设备可适配室内仓储AGV的路径导航与障碍物检测，也可搭载于室外低速无人配送车完成周边环境的实时点云采集，还能用于工业自动化产线的物料轮廓检测、安防区域的周界入侵扫描等场景，通过非接触式的激光测距原理，快速完成周边360度范围内的空间距离测算，为上位控制系统提供精准的环境轮廓数据。在功能特性设计上，上部圆柱形腔体集成了激光发射、接收与旋转驱动模块，工作时可沿中心轴匀速旋转，实现水平方向全角度的扫描覆盖，底部方形基座内部集成了信号处理电路、通讯接口与供电模块，基座侧面预留的接口区域可直接对接供电线路与数据传输线路，无需额外拓展转接结构。设计过程中充分考虑了安装适配性，底部方形基座的平面接触面可直接通过螺丝固定在各类设备的安装平台上，安装边界清晰，不会与周边其他部件产生结构干涉，整体高度控制在较低区间，能够适配多数移动设备的顶部安装空间要求，不会因设备过高影响整体通行性。结构设计上采用了上下分体的模块化思路，旋转扫描部分与固定基座部分通过精密旋转轴系连接，既保证了旋转过程的稳定性，也便于后期的维护与部件更换，外壳曲面过渡流畅，没有突兀的棱角结构，能够减少设备运行过程中的积尘与外力磕碰损伤，圆柱形的扫描腔体也能有效降低旋转时的风阻，提升设备在移动搭载场景下的运行稳定性。
