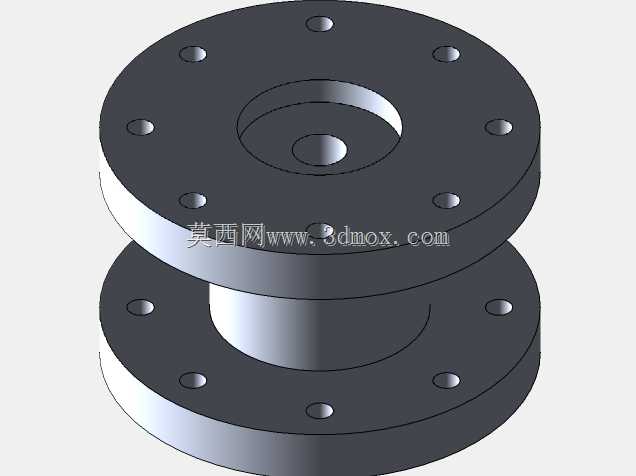

德雷克ADM108级扭矩传感器法兰结构

这款双法兰式扭矩传感部件，主要面向工业传动系统的扭矩监测场景，广泛适配电机测试台、减速机输出端、自动化生产线动力轴、工程机械传动链路等需要实时采集扭矩数据的工况，能够为设备运行状态监控、负载异常预警、传动效率测算提供精准的物理量支撑，是动力测试、过程控制领域不可或缺的核心检测部件。从功能特性来看，该结构采用对称双法兰设计，上下两端法兰盘均布8个安装通孔，可通过标准螺栓分别与动力输入端、负载输出端的对接法兰实现刚性连接，中间的圆柱段为扭矩敏感核心区，能够在传递旋转扭矩的过程中，将轴段的微形变转化为可采集的电信号，实现动态、静态扭矩的高精度测量，整体结构同轴度表现优异，可有效降低安装偏心带来的测量误差，适配高转速、中低负载的常规传动检测需求。在设计思路上，这款结构优先保障安装兼容性与测量稳定性，法兰盘的安装孔位采用标准节圆排布，能够适配多数工业级传动接口的安装尺寸，无需额外定制转接件即可完成部署；中间连接段的直径与长度经过力学仿真优化，既保证足够的结构刚性，避免长期受交变扭矩作用出现疲劳形变，又预留了足够的敏感形变空间，保障扭矩检测的灵敏度与线性度；法兰盘端面做了精加工平面处理，安装后可实现与对接面的完全贴合，减少传动过程中的振动损耗，提升信号采集的稳定性。从安装边界来看，整体结构为同轴回转体，上下法兰外径一致，中间圆柱段直径小于法兰盘外径，安装时仅需保障两端对接法兰的端面平面度、螺栓孔同轴度符合装配要求即可，轴向安装空间紧凑，不会额外占用过多传动链路的轴向长度，径向尺寸也控制在常规传动部件的适配范围内，可直接嵌入现有传动系统的轴系当中，无需对原有设备结构做大规模改造，适配性极强。
