单槽V型传动皮带轮结构设计

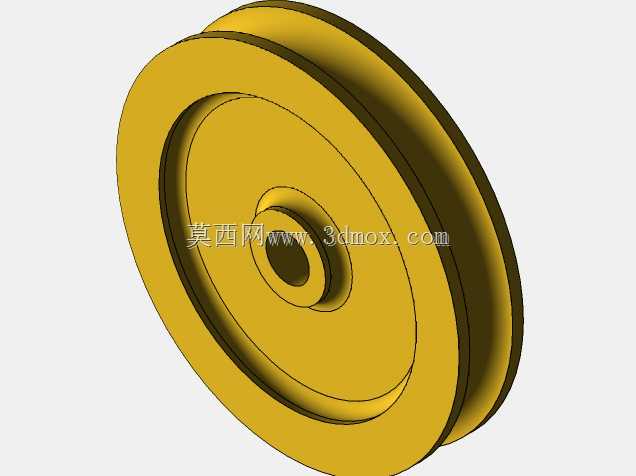

这款单槽V型皮带轮是机械传动系统中极为常见的基础动力传递部件，广泛应用于各类需要实现动力远距离传输、转速匹配调整的工业设备场景中，从小型农用机械、轻工输送设备到普通机床辅机、家用机电产品的传动链路里，都能见到这类带轮的应用身影。它的核心作用是通过与V型皮带的配合，将电机端输出的旋转动力平稳传递至从动端设备，同时可以通过自身与主动轮的直径配比，实现输出转速的调整，满足不同工况下从动部件的转速需求，相比齿轮传动，带轮传动具备缓冲吸振、过载打滑保护核心动力部件的优势，安装调试的容错空间也更大，不需要极高的同轴度要求就能稳定运行。从产品功能特性来看，这款带轮采用单槽V型轮槽设计，轮槽的角度、深度都经过匹配标准V带的参数优化，能够保证皮带嵌入后与轮槽侧壁充分接触，最大化摩擦力的同时减少皮带的不必要磨损，轮体中心设置的阶梯式安装孔，既可以适配不同直径的传动轴安装，也能通过轴肩结构实现轴向的定位固定，避免运行过程中带轮出现轴向窜动，影响传动稳定性。设计思路上，这款带轮采用了辐板式轻量化结构，在保证轮体整体结构强度、满足传动扭矩承载要求的前提下，去除了轮辐部分多余的材料，既降低了带轮自身的转动惯量，减少动力启动阶段的能耗损耗，也有效控制了整体重量，降低了传动轴的径向负载，延长了轴承等配套部件的使用寿命。轮体的外缘做了圆滑过渡处理，没有尖锐棱角，既避免了安装调试过程中划伤操作人员的风险，也减少了高速旋转过程中的风阻与气流噪音。外形尺寸与安装边界方面，这款带轮的轮体外径适配中小功率传动场景，整体厚度与单槽结构匹配，安装时需要预留的径向空间以轮体外径为基准向外留出皮带安装与张紧的调节余量，轴向安装尺寸与中心安装孔的深度匹配，安装时需要保证带轮的端面与传动轴轴线保持垂直，避免皮带偏磨导致的寿命缩短，同时要根据传动功率的要求调整皮带张紧度，既不能过松导致打滑丢转，也不能过紧加剧轴承受力与皮带磨损。
