带轴杆安装座机械支架结构设计

该支架属于工业设备配套的支撑定位类机械构件，主要应用在自动化生产线、小型动力传输单元、工装夹具模组等场景中，承担轴类部件的承载定位、相邻功能组件的连接固定作用，能够在设备运行过程中为伸出的轴杆提供稳定的径向支撑，抵消轴杆运转时产生的径向跳动与偏载力矩，避免轴端因受力不均出现形变或磨损，同时通过底座的安装孔位将整个支撑单元牢牢固定在设备基体上，保障动力传输路径的同轴度与运行稳定性。

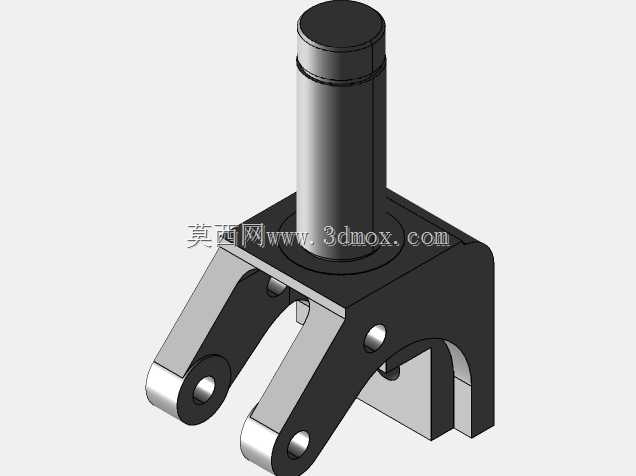

从功能特性来看，这款支架采用一体式集成结构设计，将轴套支撑段、侧翼安装耳、底部固定座三个功能模块整合为单一构件，减少了分体式装配带来的累积误差，提升了整体结构刚性。伸出的轴杆段外端预留了螺纹结构，可直接配套锁紧螺母实现外接轮盘、摆臂、传动件的轴向固定，无需额外设计轴端挡圈结构；侧翼的两个对称安装耳可用于安装传感器、限位挡块、管路固定夹等周边附属配件，拓展支架的集成安装能力；底部的多组安装孔位适配不同规格的螺栓固定需求，弧形避让槽则为轴杆下方的运动部件预留了活动空间，避免运转过程中出现结构干涉。

设计过程中优先考量了受力分布的合理性，轴套支撑段的壁厚经过载荷校核，能够匹配常规小型传动轴的额定承载需求，安装耳与底座的过渡位置采用圆弧过渡处理，减少应力集中带来的断裂风险，所有孔位的位置度公差严格控制在装配允许范围内，保障轴杆安装后与配合部件的同轴度要求。外形尺寸方面，轴杆段长度适配常规外接传动件的安装宽度，底座的安装孔间距符合通用工业型材、设备安装板的标准孔距规范，整体安装边界紧凑，不会占用过多设备内部空间，可直接替换同规格的老旧支撑支架，无需对原有设备安装位进行二次改造，适配性较强。
