XYZ打印达芬奇Pro设备X轴支撑固定支架

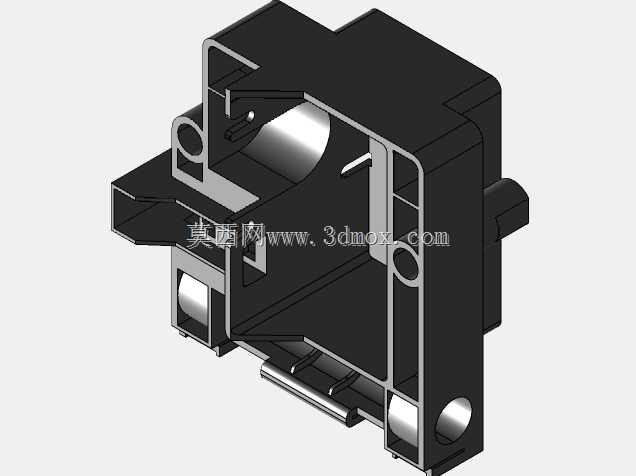

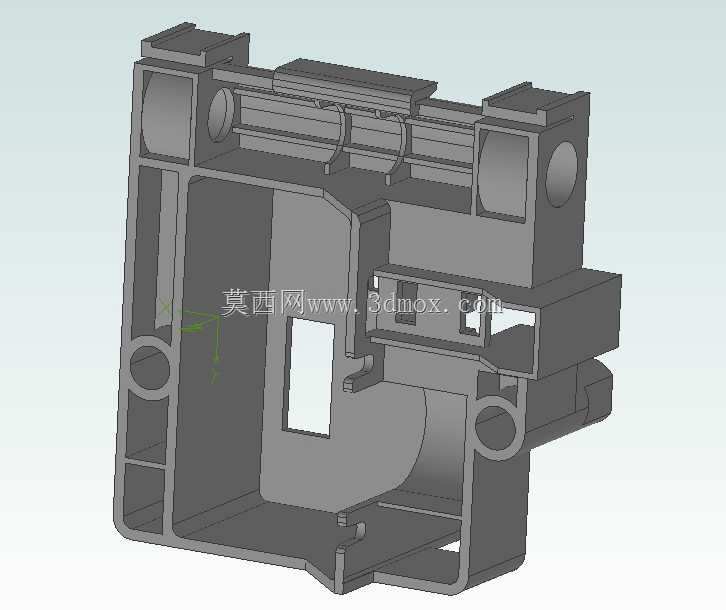

这款X轴支架是桌面级FDM熔融沉积成型3D打印设备的核心运动承载部件，专门适配XYZ打印达芬奇Pro系列机型的X轴传动系统安装需求，在整机的运动架构中承担着定位、承载、导向的核心作用，直接决定X轴向运动的稳定性与打印成型精度。在实际打印作业场景中，X轴负责带动打印喷头完成横向的轨迹移动，支架作为整个X轴模组的安装基体，需要同时承载导轨、同步带轮、喷头滑座、限位触发组件等多个零部件的安装定位，同时要承受喷头高速往复运动带来的交变载荷，避免长期运行出现形变偏移导致打印层纹错位、尺寸超差等问题。从功能特性来看，这款支架采用一体化框型结构设计，主体为中空的箱型承载腔体，两侧预留了同轴的圆形安装孔位，用于穿装X轴导向光轴，保证两侧轴座的同轴度公差控制在极小范围内，避免光轴安装后出现弯曲应力导致滑座移动卡滞。支架上部设置了多组平行的卡槽与定位凸台，用于固定同步带的张紧调节座与导轨安装基准面，无需额外加工定位面即可保证传动部件的装配精度。侧面预留的方形镂空区域既可以减轻支架整体自重，降低X轴运动的惯量，提升高速移动时的响应速度，也为喷头的线缆拖链、散热风道预留了穿行空间，避免线缆在往复运动中出现剐蹭干涉。下部的卡扣式结构用于和设备的Z轴滑台完成对接固定，保证X轴整体与Z轴升降平台的垂直度，避免打印件出现斜面、翘边等成型缺陷。从设计思路来看，这款支架充分考虑了桌面级3D打印机的装配与使用需求，所有安装孔位均采用基准统一原则设计，以支架的底部安装面为总基准，依次推导光轴孔、导轨面、同步带座的位置公差，减少装配时的累计误差。结构上在受力集中的轴孔位置、卡扣连接位置都做了加厚的加强筋设计，在不增加整体壁厚的前提下大幅提升结构刚性，避免长期受交变载荷出现开裂形变。外形尺寸完全匹配达芬奇Pro机型的内部安装边界，整体宽度适配设备框架的两侧立柱间距，高度不会与Z轴的上下行程产生干涉，安装时无需对原有设备做任何改装，直接替换原有损坏的支架即可完成装配，所有孔位均与原厂配件完全对应，普通用户也可快速完成更换维护，有效降低设备的维修成本与停机时长。
