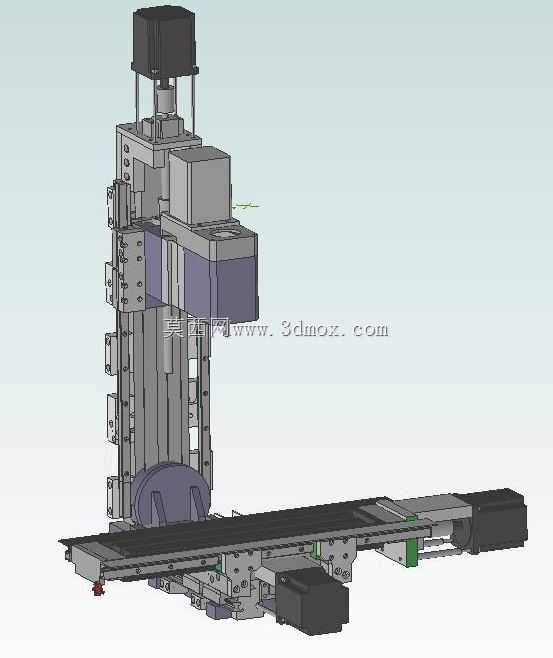

立式KF20数控铣床整机结构设计方案

这款立式数控铣床主要面向中小型机械加工车间、模具制造工坊、职业院校实训基地等场景，可完成平面铣削、沟槽加工、复杂曲面成型、钻孔镗孔等多类金属切削工序，适配碳钢、铝合金、工程塑料等多种常见加工材质，能够满足小批量定制零件生产、工装夹具加工、教学演示操作等多元需求，是通用机加领域覆盖面较广的加工设备。从实际加工用途来看，该设备可替代传统人工操作的普通铣床，通过数控系统驱动各轴联动，实现加工轨迹的精准控制，既可以完成普通铣床难以加工的复杂曲面零件，也能通过标准化的走刀路径提升批量零件的加工一致性，降低操作人员的技能门槛与劳动强度。在功能特性设计上，整机采用立式主轴布局，主轴箱沿立柱导轨做垂直方向进给，长行程工作台沿床身做横向与纵向进给，三轴均配置独立的驱动单元与传动组件，可实现宽范围的进给速度调节，适配粗加工大切深、精加工高进给的不同工艺需求；主轴单元采用高刚性结构设计，可搭配不同规格的铣刀、钻头、镗刀等刀具，满足不同工序的加工要求，床身与立柱采用高刚性的框架式结构，可有效抵消切削过程中的振动，提升加工表面质量与刀具使用寿命。设计过程中优先考虑了设备的刚性与加工精度保持性，整体结构采用模块化设计思路，将主轴组件、进给传动组件、工作台组件、床身支撑组件做独立模块划分，既方便生产过程中的装配调试，也便于后期使用过程中的维护保养与部件更换；各运动轴的导轨安装面均做了精度适配设计，可保证长期运行后的精度保持性，传动部件采用密封防护结构，可阻挡切削碎屑、切削液进入传动区域，延长部件使用寿命。从安装边界与外形尺寸来看，整机采用落地式安装结构，底部预留了设备调平与固定的安装点位，安装时需预留足够的操作空间与维护空间，工作台的行程覆盖了中小型零件的常规加工尺寸范围，整机占地面积适配常规中小型车间的工位布局，不需要额外做特殊的地基加固即可满足安装使用要求，设备的操作面板位置设置符合人体工程学要求，操作人员可在工位上便捷完成程序输入、加工启停、参数调整等操作。
