注塑机用圆柱式止回阀结构设计

这款止回阀是专为注塑成型设备的熔胶输送系统开发的专用单向导通部件，主要应用于注塑机料筒前端的螺杆头部区域，承担着塑化过程中熔融塑料的单向通断控制功能。在注塑机的实际作业流程中，螺杆旋转塑化塑料颗粒时，熔料会推动阀件开启通道向前输送至储料腔；当螺杆执行射胶动作向前施压时，阀件会在熔料反压作用下快速闭合，彻底阻断熔料回流路径，避免储料腔内的高压熔料倒灌回螺槽区域，保证射胶压力稳定传递到模腔内部，直接影响注塑制品的成型密度、尺寸精度以及表面质量，是注塑机塑化注射单元的核心功能零件。

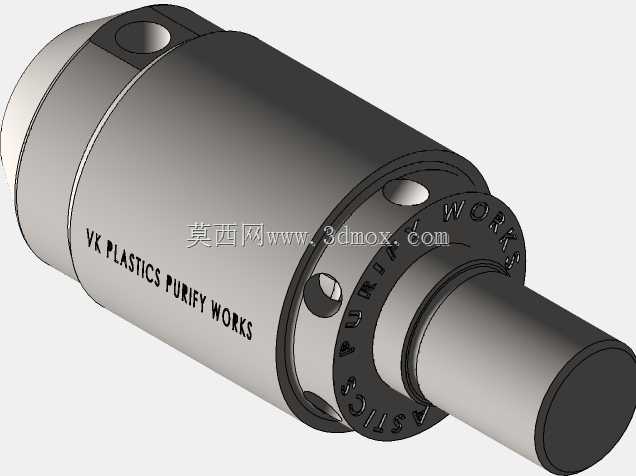

从功能特性来看，这款止回阀采用直通式圆柱结构设计，相比传统的球式止回结构，圆柱密封面的接触面积更大，闭合时的密封性能更优异，在高压射胶工况下的泄漏量更低，同时启闭动作的响应速度更快，能够适配高速注塑机的快速射胶工艺要求。阀体外圈设置的多组流通孔经过流体力学优化，在保证通流面积满足大流量熔料输送需求的同时，尽可能降低熔料流过时的剪切热，避免热敏性塑料在阀件区域出现过热降解问题。阀体表面刻印的标识区域可用于标注规格参数与流向标识，方便现场安装时快速识别方向，避免装反导致功能失效。

在设计思路上，这款止回阀充分考虑了注塑机的实际工况需求，整体采用对称式结构设计，零件数量少，拆装维护便捷，密封配合面经过高精度研磨处理，能够承受长期反复启闭带来的磨损，延长阀件的使用寿命。安装边界方面，该阀采用同轴嵌套式安装方式，一端为适配螺杆头部的圆柱插入端，另一端为与射嘴组件配合的外圆定位面，整体外径与料筒内孔保持小间隙配合，轴向长度紧凑，不会额外占用料筒的有效储料长度，能够直接替换同规格的常规止回阀，无需对原有注塑机的螺杆、料筒结构做任何改造，适配性极强。在实际应用中，这款止回阀可适配各类热塑性塑料的加工工况，包括普通PP、PE通用塑料，以及添加玻纤的增强工程塑料，耐磨性能满足长期连续生产的使用需求。
