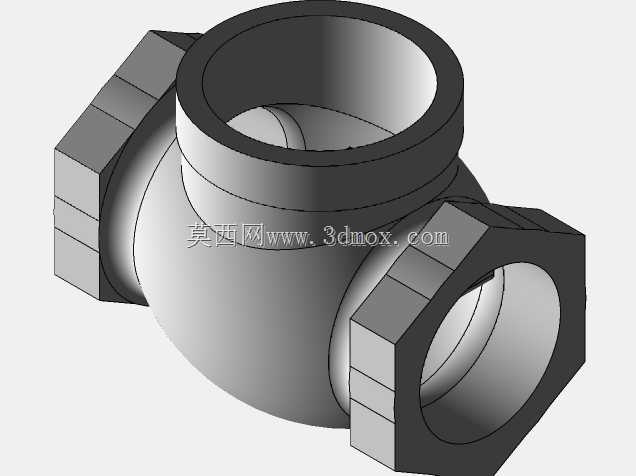

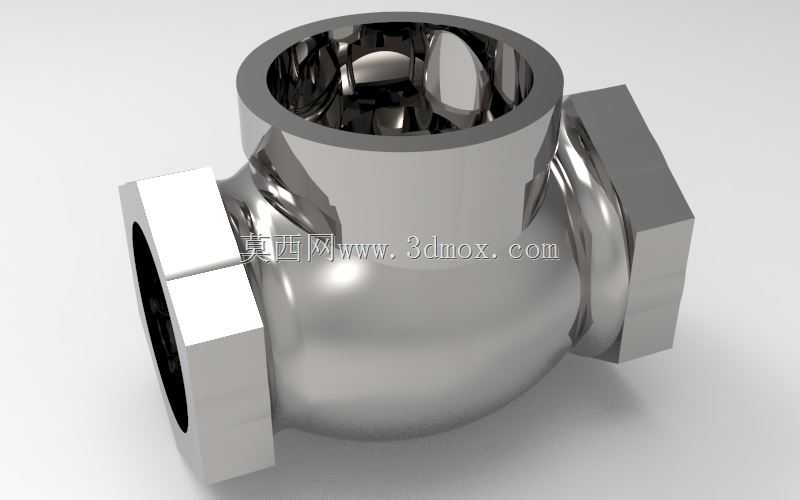

内螺纹连接直通式工业阀体结构

这款阀体是流体管路控制系统中的核心承压壳体零件，广泛应用于民用给排水、工业暖通循环、化工介质输送、油气支路管控等场景中，作为阀芯、密封组件的承载基体，承担着介质导流、压力承载、外接管路定位的核心作用，是各类截断类、调节类阀门不可或缺的基础结构件。从实际使用场景来看，该阀体适配中小通径的低压管路系统，两端的内螺纹接口可直接与同规格的外螺纹管路旋合连接，无需额外焊接法兰，安装操作便捷，后期维护拆卸难度低，尤其适合建筑内部供水支管、设备冷却循环回路、小型气动控制系统等安装空间紧凑、管路排布密集的场景，能够在不改动原有管路布局的前提下快速完成阀门组件的装配替换。在功能特性设计上，这款阀体采用了对称式的直通流道结构，介质流经阀体内部时的流阻更低，压力损失更小，能够有效降低管路输送过程中的动力损耗；中部的球形扩腔结构为阀芯启闭动作预留了充足的活动空间，无论是适配升降式阀瓣还是旋转式球体，都能保证阀芯动作顺畅无卡滞，同时扩腔的弧形过渡结构能够减少介质对壳体内壁的冲刷，降低长期使用过程中出现冲蚀磨损的概率，有效延长阀门整体的使用寿命。设计思路层面，这款阀体充分兼顾了结构强度与加工工艺性，外部的六方对接结构是专门为管路安装设计的受力位，安装时可以使用标准扳手直接夹持施力，避免夹持阀体圆柱面造成壳体变形损伤；壳体壁厚经过力学核算，在满足额定工作压力下的承压强度要求的同时，尽可能控制整体重量，降低材料成本与管路挂载负荷；两端接口的同轴度公差经过严格管控，能够保证装配后管路的直线度，避免出现强行对接产生的装配应力，防止长期使用过程中出现接口渗漏问题。在外形尺寸与安装边界上，该阀体的整体轴向长度适配常规螺纹阀门的安装间距，中部最大外径小于同通径法兰式阀门的安装尺寸，安装时仅需预留扳手操作的径向空间即可，无需为法兰螺栓连接预留额外的操作余量，能够适配更多狭小空间的管路安装需求；接口的螺纹规格遵循通用管路螺纹标准，可与市面上绝大多数同规格标准管路配件通用互换，具备极强的适配性。
