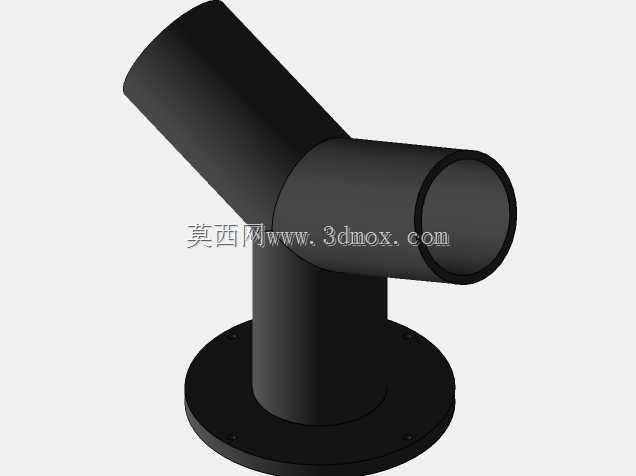

热解机用斜向三通排烟管路结构

该结构为热解设备配套的专用排烟管路组件，主要应用于中小型热解机的烟气导出工位，承担热解反应过程中产生的高温烟气的定向导流与排放衔接功能，是热解系统尾气输出环节的核心衔接部件。在实际生产场景中，热解机运行时腔体内部会产生大量携带余热的工艺烟气，若烟气无法顺畅导出会造成腔体内压异常升高，不仅干扰热解反应的稳定工况，还可能引发烟气泄漏的安全隐患，该管路结构通过合理的流道布局，能够在低流阻的前提下将烟气稳定输送至后续的尾气处理环节，保障热解设备的连续稳定运行。从功能特性来看，该结构采用一体式斜三通构型，竖直段作为主进气端直接对接热解机腔体的排烟口，两个斜向分支可根据现场管路布局需求选择对接不同走向的下游管线，无需额外加装转接弯头，有效减少管路连接节点，降低烟气泄漏的风险。底部采用带安装孔的圆形法兰底座设计，安装时可通过螺栓直接固定在热解机的顶部安装面，法兰面可配合耐高温密封垫片实现端面密封，既保证了连接强度，也兼顾了密封可靠性，同时法兰底座的承重结构可承载整个管路的重量，无需额外设置管路支撑件，简化了现场安装的工序流程。设计过程中充分考虑了热解工况的使用需求，管路整体采用等径直管构型，内壁光滑无突兀变径结构，能够最大程度降低烟气流动过程中的阻力损失，避免烟气中携带的少量粉尘颗粒物在管路内部沉积堵塞；斜向分支的角度经过流体仿真优化，能够保证烟气在分流过程中流态稳定，不会出现局部紊流造成的管路振动问题。安装边界方面，底部法兰的安装孔位按照通用热解机的排烟口标准间距设置，可适配多数同规格热解设备的安装接口，管路整体的外轮廓尺寸紧凑，不会占用过多的设备顶部安装空间，分支管路的端面为标准平口结构，可直接对接同管径的金属排烟软管或硬质管线，现场安装时无需对管路进行二次加工，即可快速完成装配对接。
