热解机用带底座三通排烟管道结构

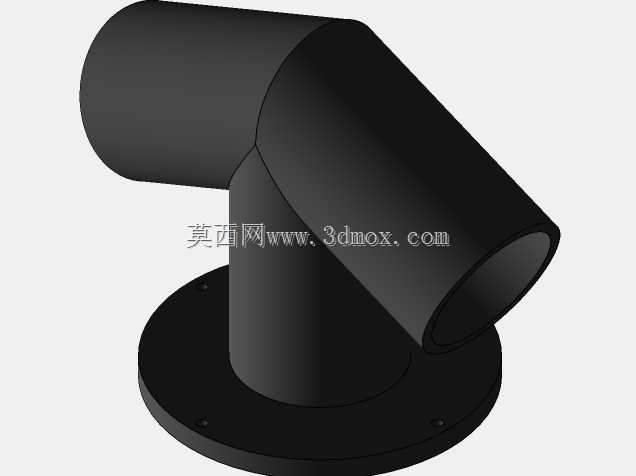

该结构件为热解设备配套的烟气导出三通组件，主要应用于中小型热解机的排气系统末端，承担热解反应过程中产生的高温烟气的分流、转向与导出功能，适配需要将烟气分别输送至净化处理单元与余热回收单元的工艺场景，可在常压、中温的烟气输送工况下长期稳定工作，避免单一直管排气无法适配多支路管路布局的问题。整体采用等径三通的管路结构设计，竖直段底部集成圆形安装法兰底座，法兰盘上均匀分布多个安装孔位，可直接通过螺栓紧固在热解机的顶部排气接口基座上，无需额外焊接转接支座，大幅降低现场安装的对位难度与施工工作量；两个斜向与水平方向的支管接口可分别对接不同功能的下游管路，实现烟气的按需分流，管路内壁做平滑过渡处理，在三通交汇位置无尖锐棱角，可减少烟气流通时的风阻与积灰概率，降低长期使用过程中管路堵塞的风险。设计阶段充分考虑了热解设备运行时的振动传导特性，法兰底座与竖直管路的连接位置做了加厚过渡处理，可承受设备运行时的低频振动载荷，避免管路连接处出现焊缝开裂、接口松动的问题；管路外径与常规工业排烟管道的标准管径匹配，可直接对接同规格的金属波纹管或硬质风管，无需额外定制转接头。安装边界方面，法兰底座的外径大于竖直管路直径两倍以上，可覆盖热解机顶部的排气接口安装面，保证密封垫片的压紧面积充足，避免烟气泄漏；整体结构的重心落在法兰底座的中心区域，安装后不会出现偏载问题，无需额外加装侧向支撑结构即可保持稳定，两个支管的伸出长度经过优化，既保证了管路对接的操作空间，也不会占用过多的设备顶部布局空间，方便周边其他管线的排布与后期维护操作。
