小型台式数控车床结构设计方案

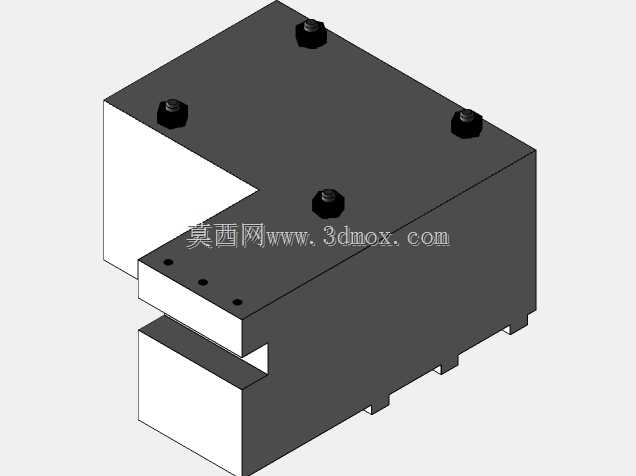

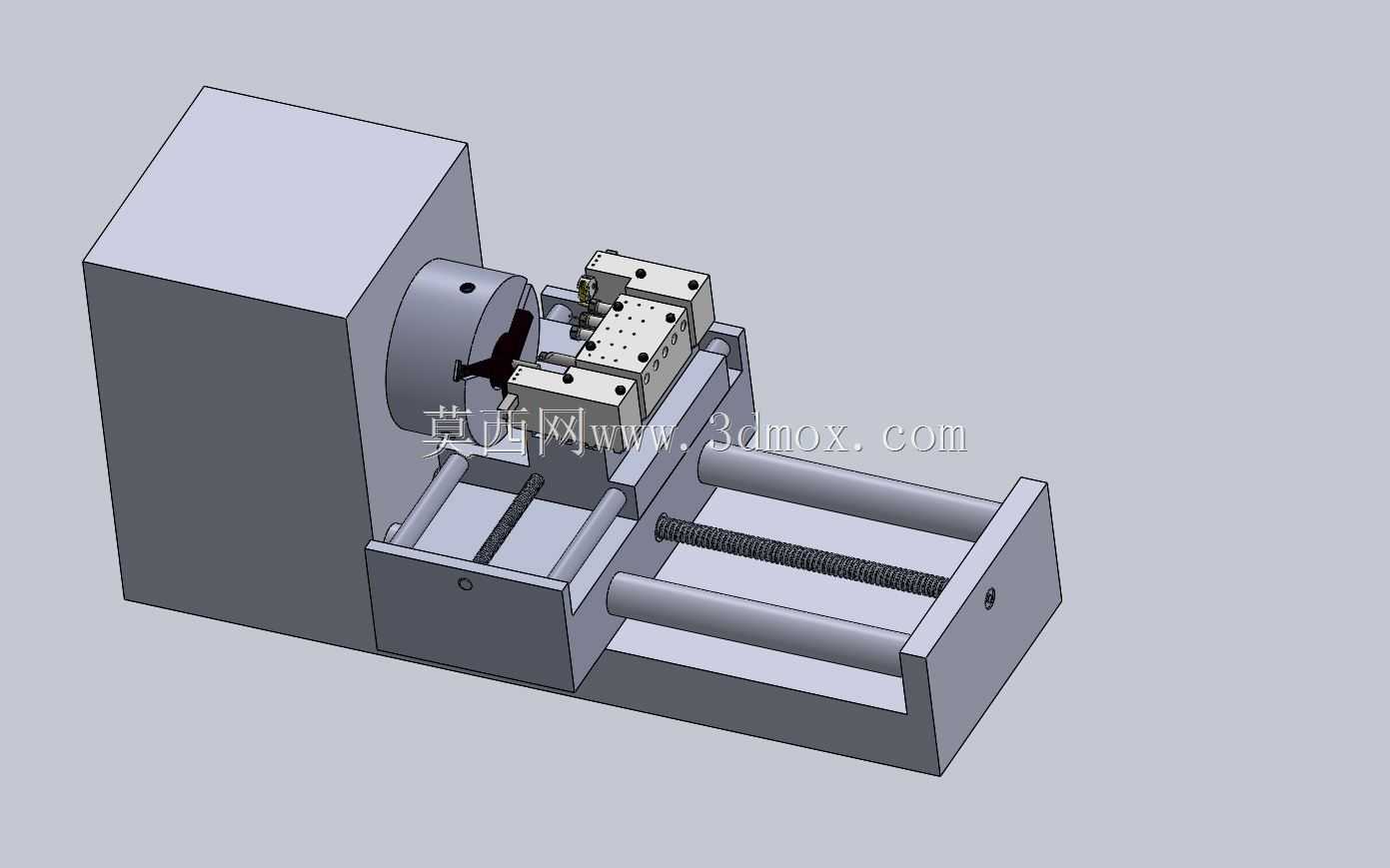

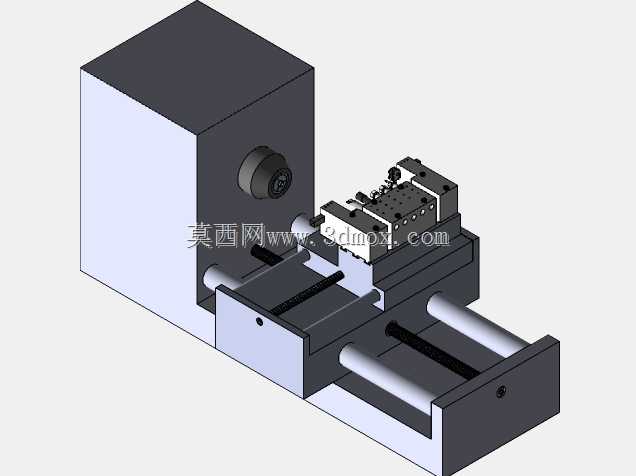

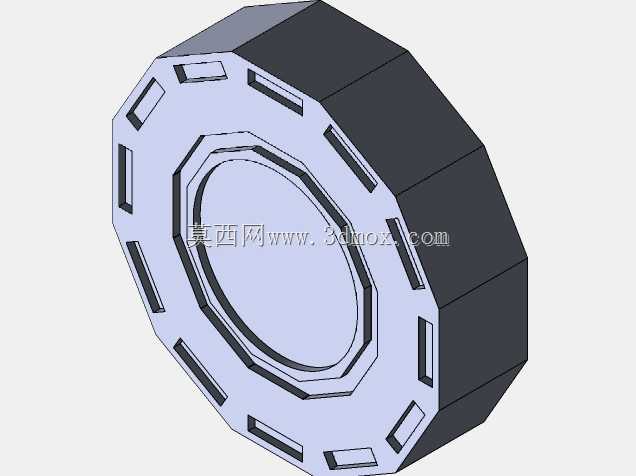

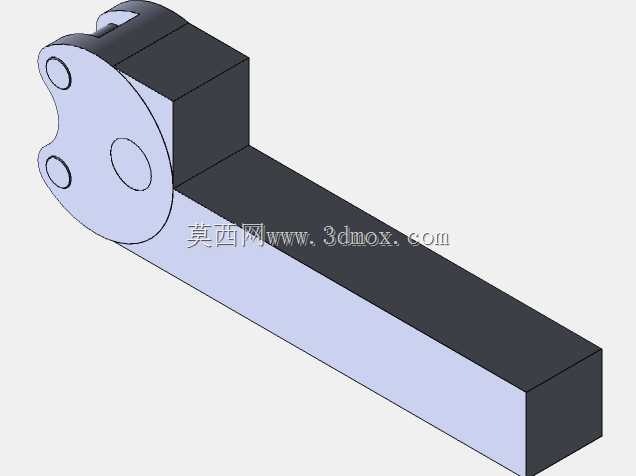

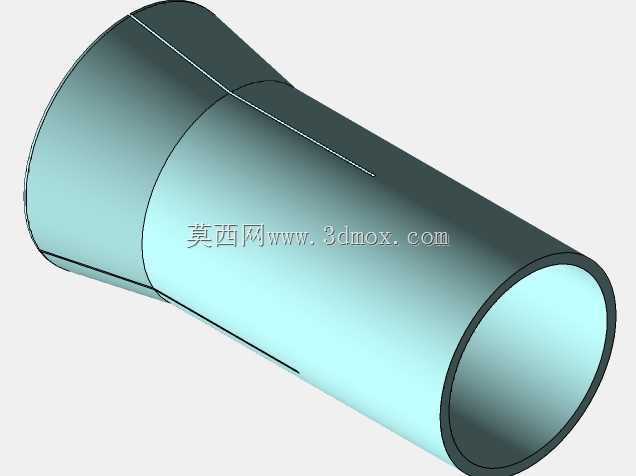

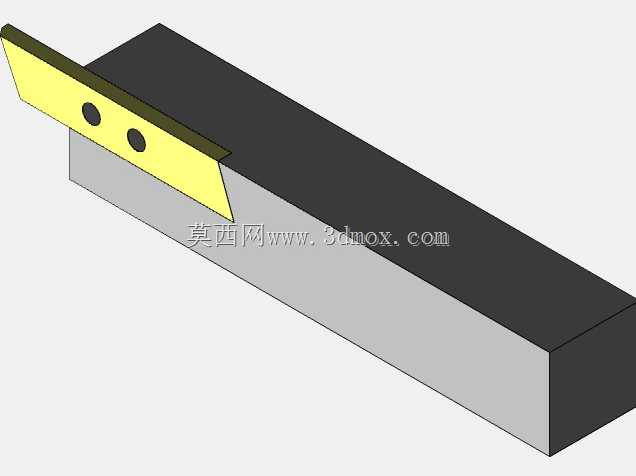

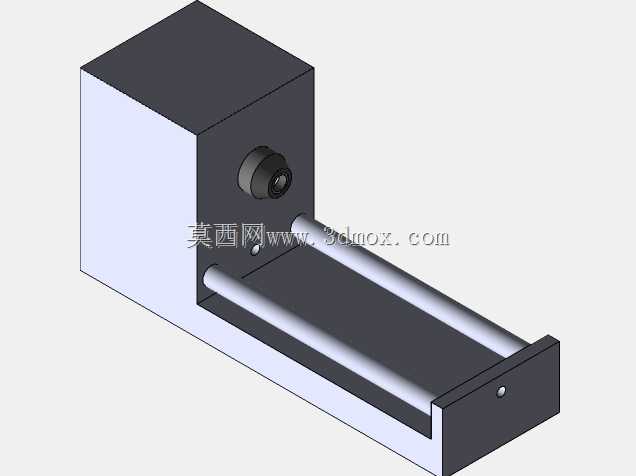

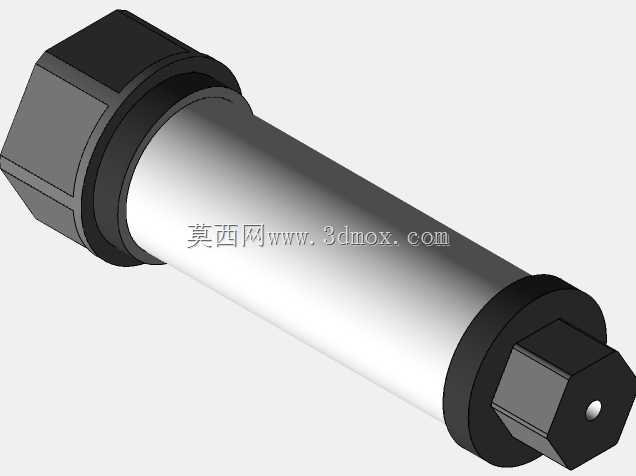

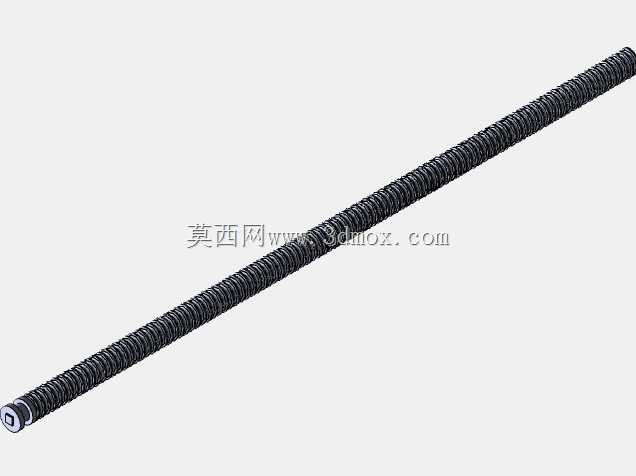

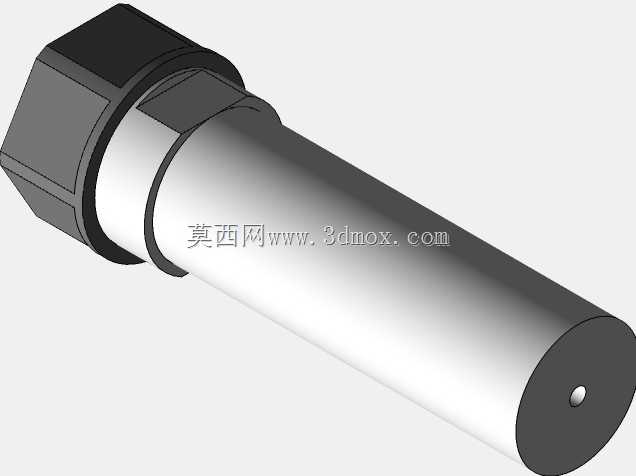

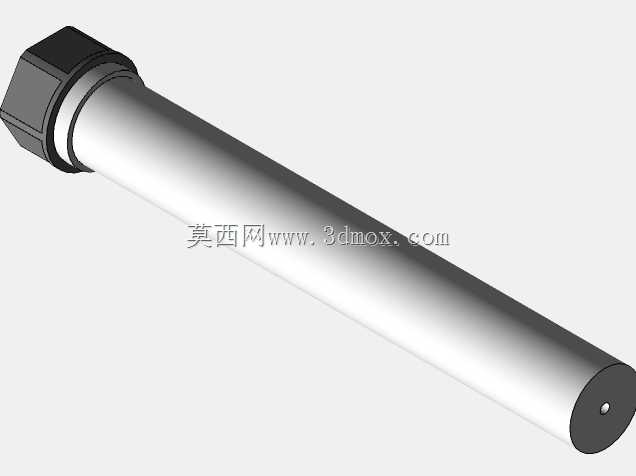

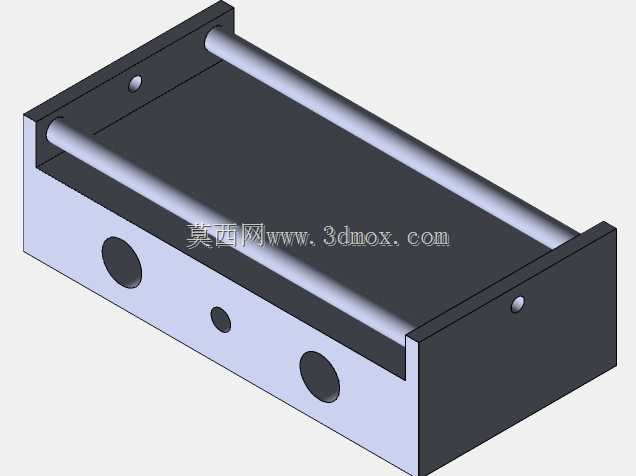

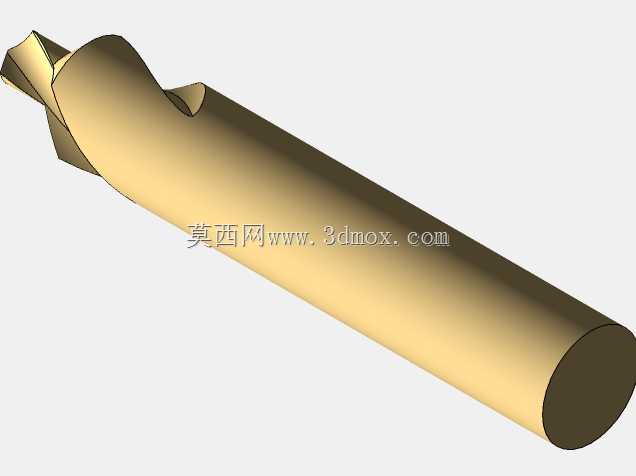

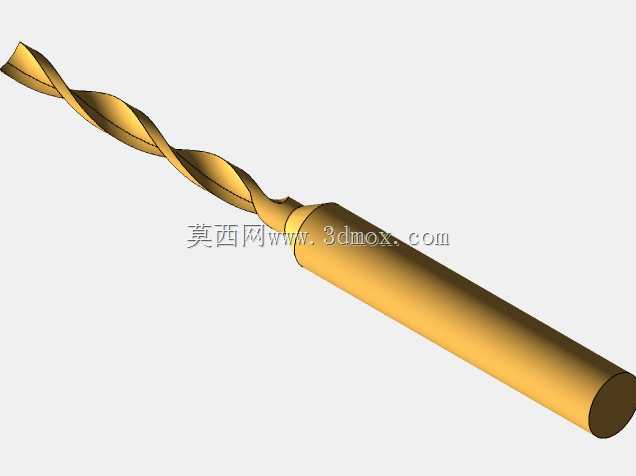

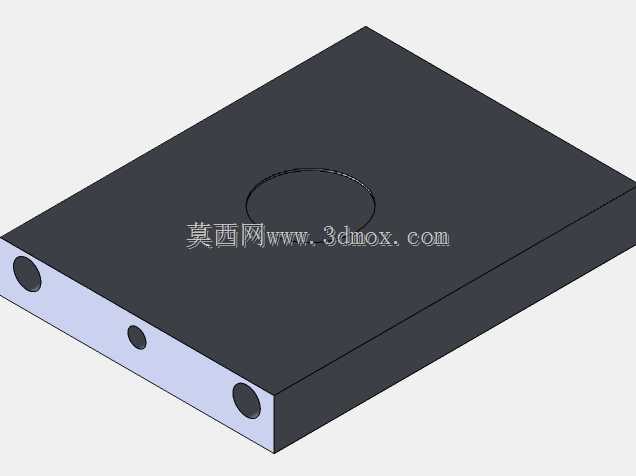

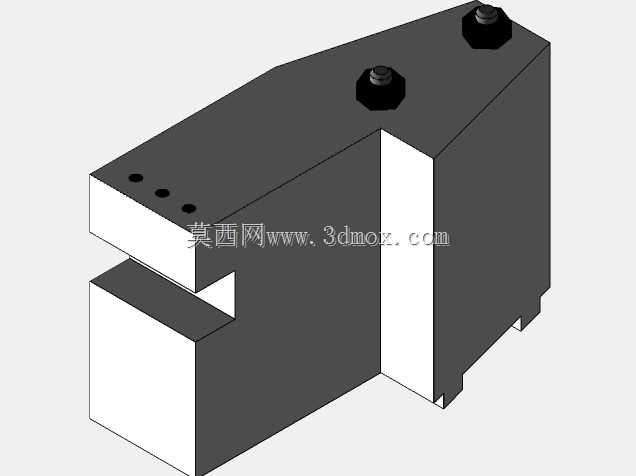

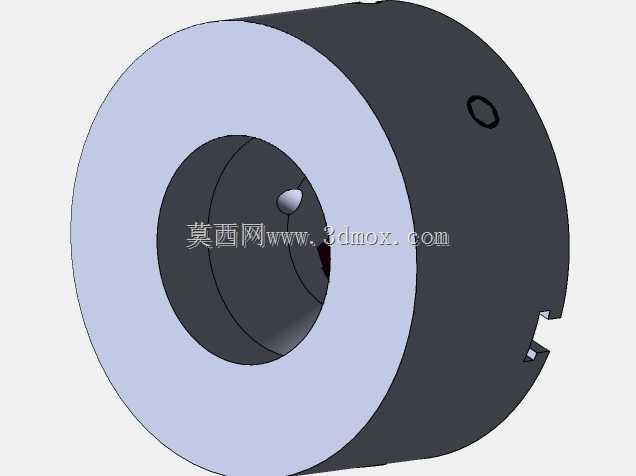

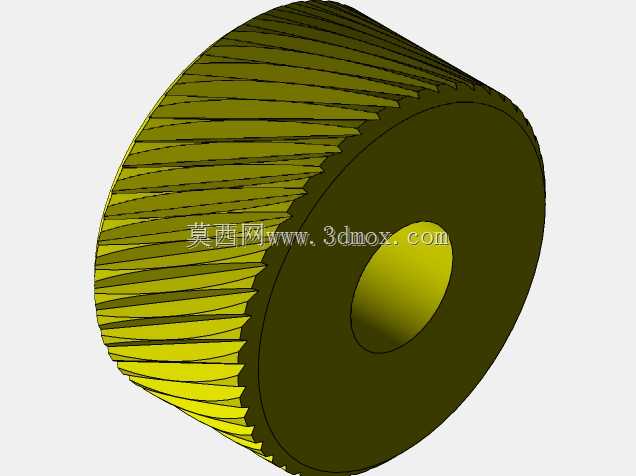

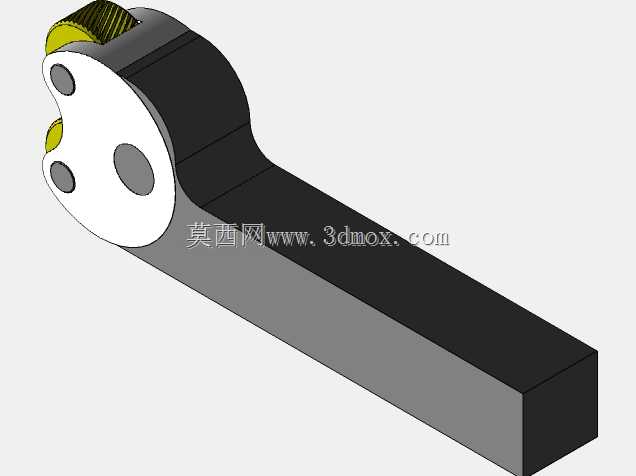

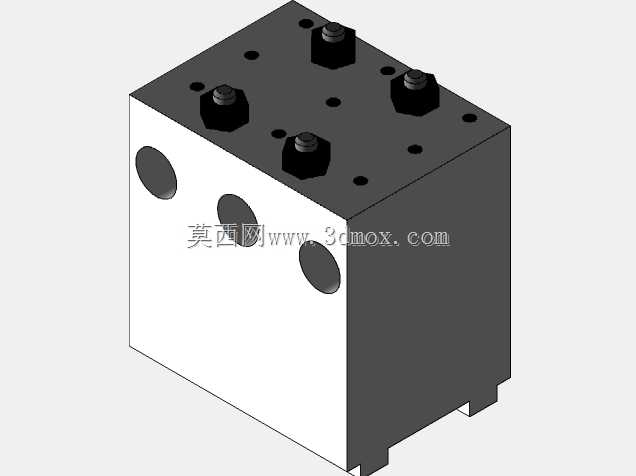

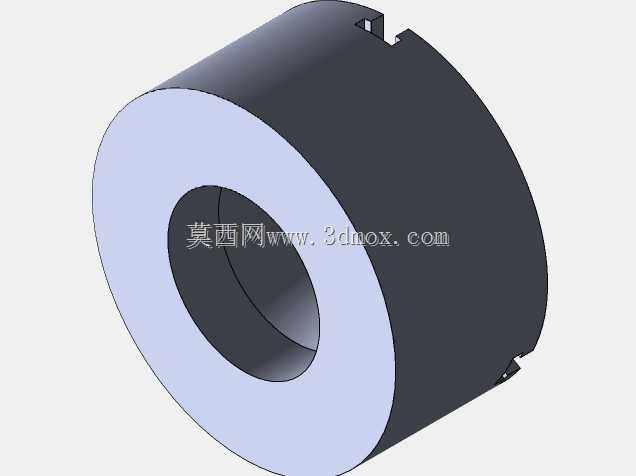

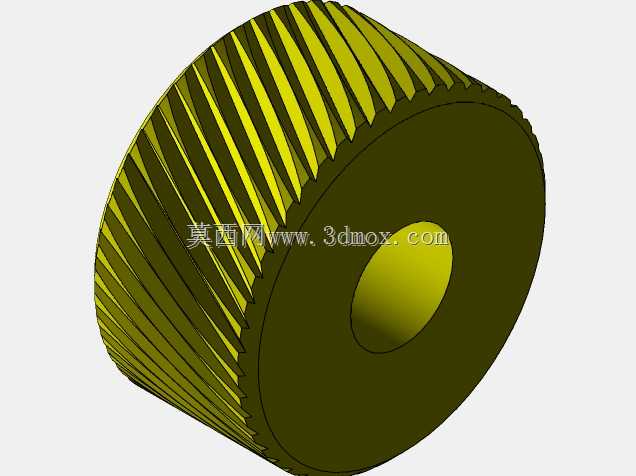

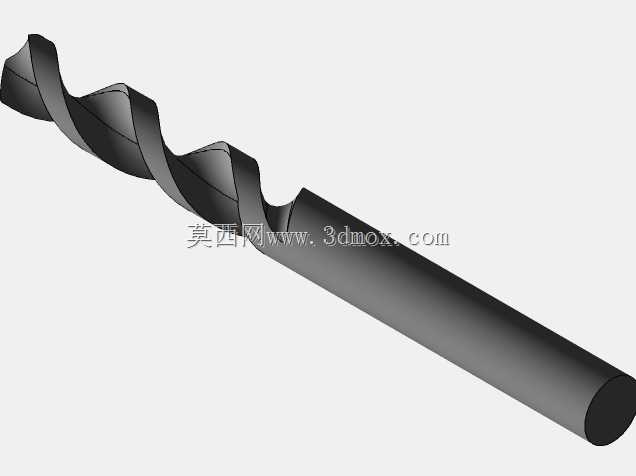

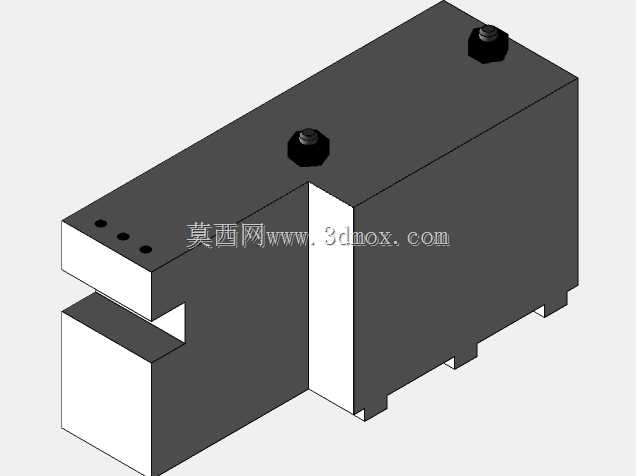

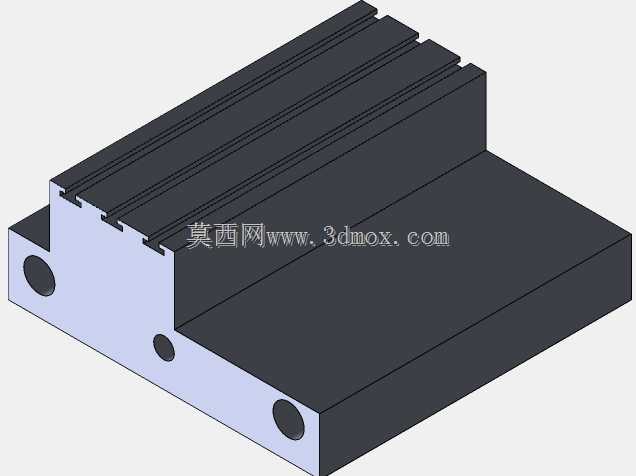

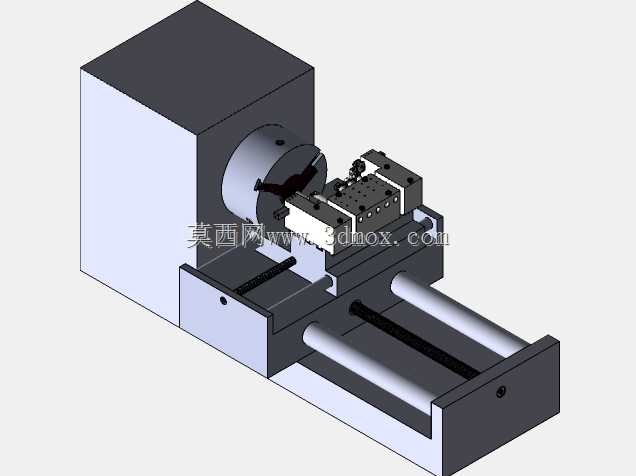

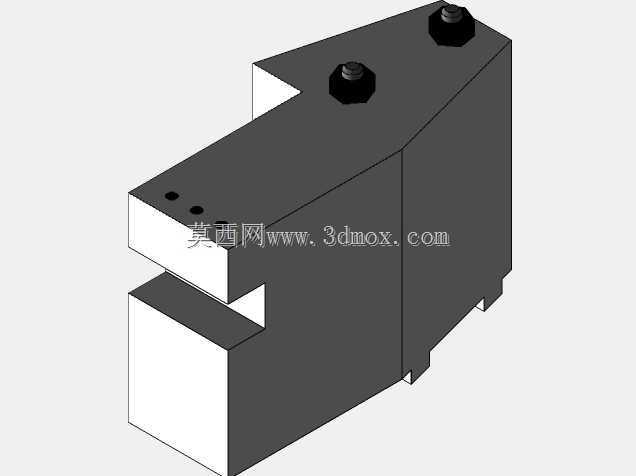

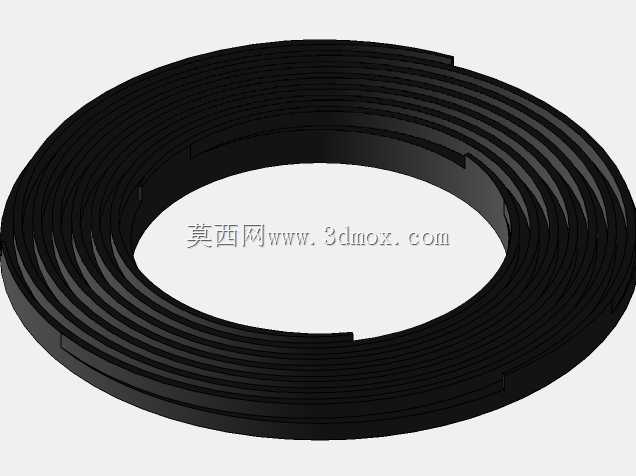

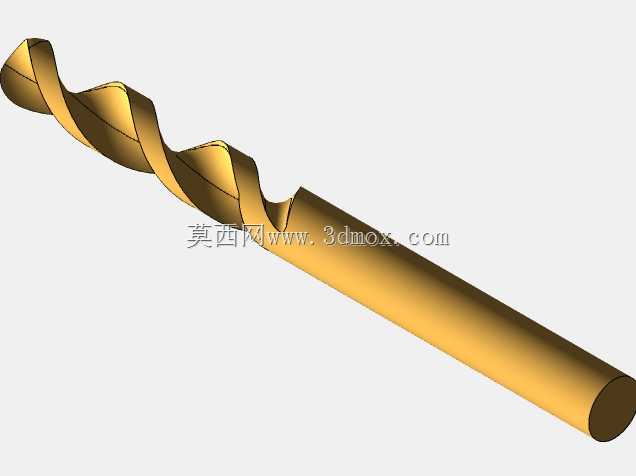

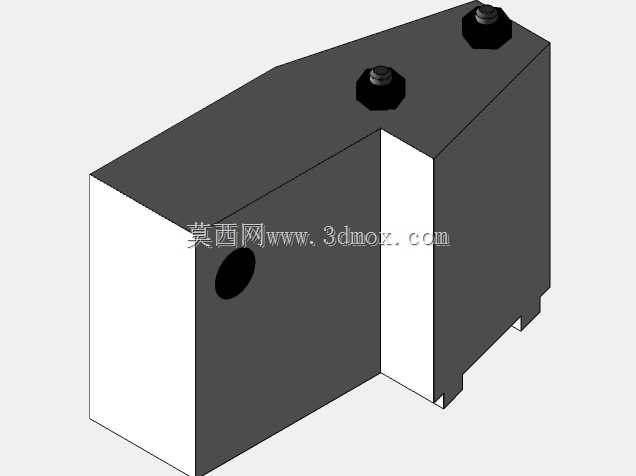

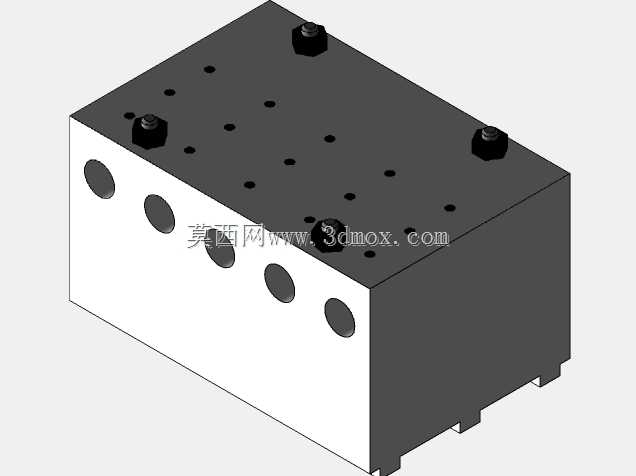

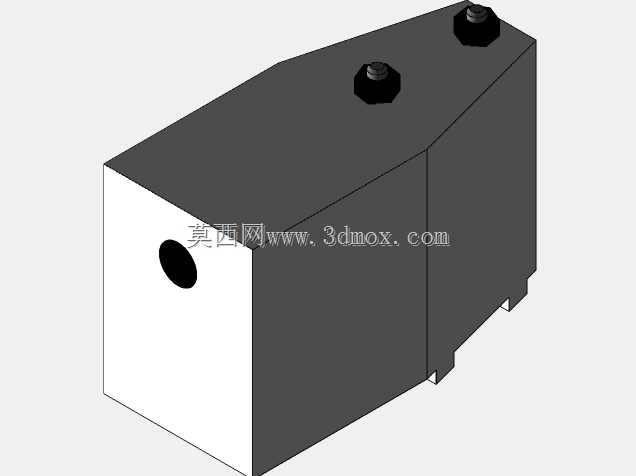

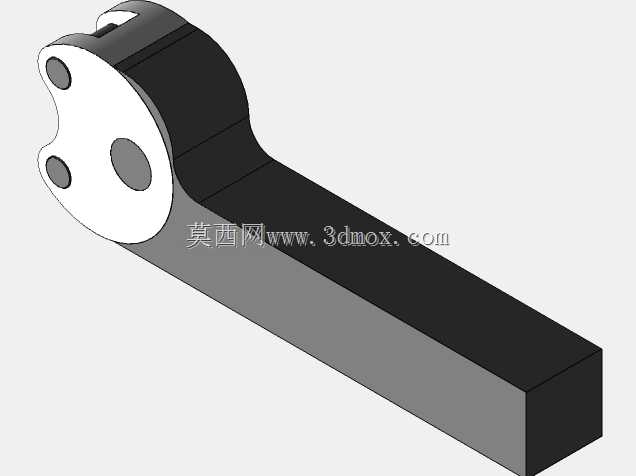

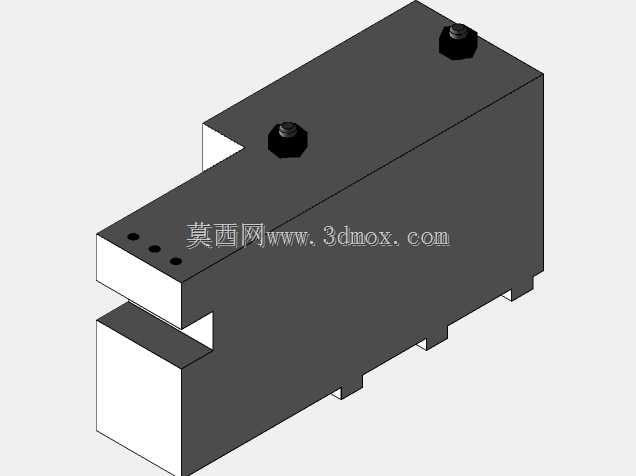

这款小型台式数控车床主要面向小型加工工坊、职业院校实训场景以及精密零件小批量生产领域，可完成有色金属、工程塑料等材质的轴类、盘类零件的外圆、内孔、端面、锥面及简单螺纹切削加工，适配小尺寸零件的高精度加工需求，尤其适合首饰配件、小型传动件、模型零件等精细工件的加工场景。设备整体采用卧式平床身布局，床身作为整机的承载基础，采用一体式箱型结构设计，内部布置有加强筋结构，可有效抵抗切削过程中的振动载荷，保证加工过程的稳定性。主轴箱布置在床身左侧，内部集成主轴传动组件，前端配备三爪卡盘用于装夹工件，主轴采用高精度轴承支撑，可保证回转精度满足精加工要求，主轴转速可根据加工材质与工艺需求进行调节，适配不同切削参数的加工需求。床身右侧布置有十字进给滑台结构，横向与纵向进给均采用滚珠丝杠传动搭配线性导轨导向的结构，可有效降低传动间隙，保证进给运动的定位精度与重复定位精度，滑台上方可安装刀架，用于固定各类切削刀具，通过数控系统控制两轴的联动进给，即可完成不同轮廓零件的自动切削加工。床身内部预留了丝杠、导轨的防护空间，可避免切削碎屑、切削液进入传动部件造成磨损，延长设备的使用寿命。整机外形尺寸紧凑，占地面积小，可直接放置在标准工作台面上使用，无需额外制作专用安装基础，安装时仅需调整底部支撑脚保证床身水平即可，适配空间有限的加工场景。在设计过程中，优先考虑了设备的易维护性，主轴箱、进给传动机构的检修位置均预留了足够的操作空间，日常维护时可快速拆卸防护盖板完成润滑、易损件更换等操作；同时兼顾了操作安全性，卡盘、运动滑台等危险区域均预留了防护装置的安装位置，可加装透明防护挡板避免切削过程中碎屑飞溅伤人。设备的进给行程经过优化设计，可覆盖绝大多数小型零件的加工尺寸范围，在保证结构紧凑的前提下最大化加工适配范围，床身的导轨跨距经过合理匹配，可在滑台运动到极限位置时依然保持足够的支撑刚性，避免切削颤振影响工件表面加工质量。
