倾斜式物料筛分输送一体机结构

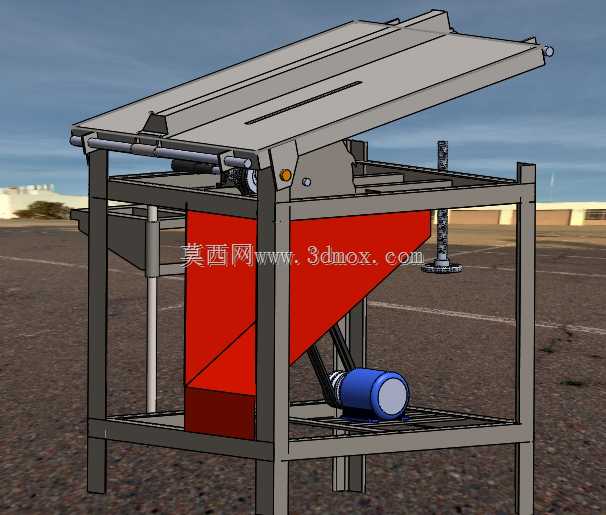

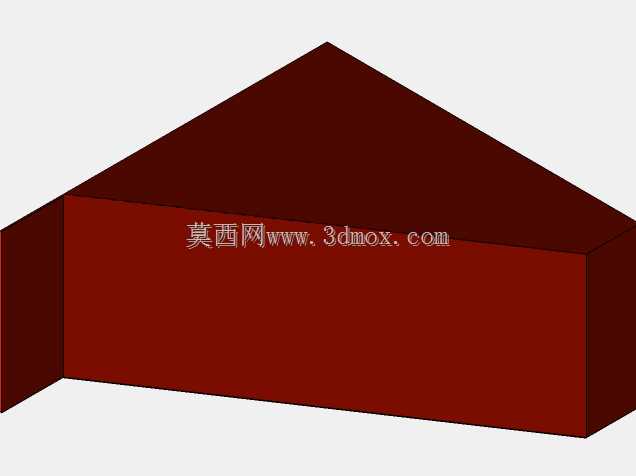

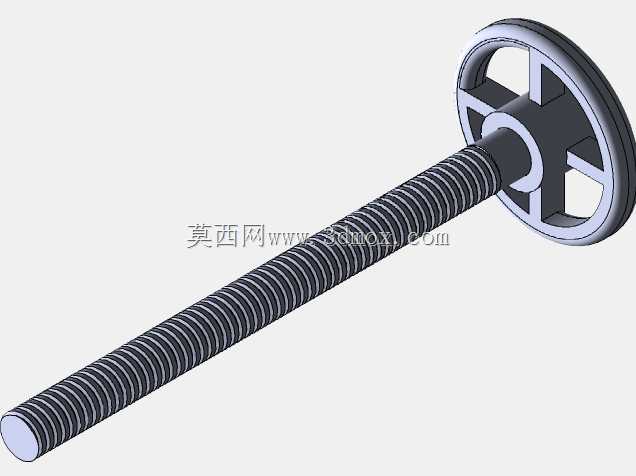

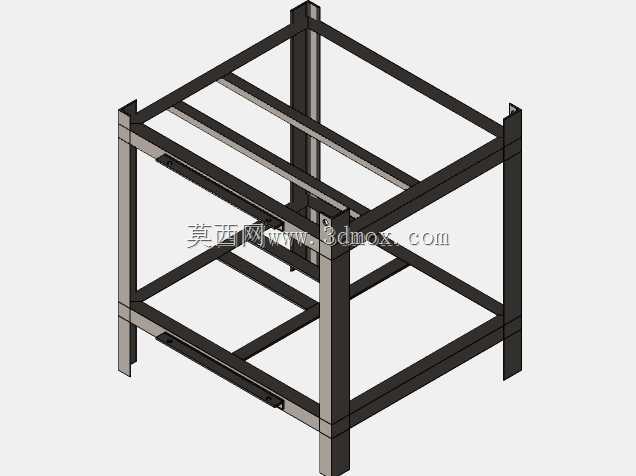

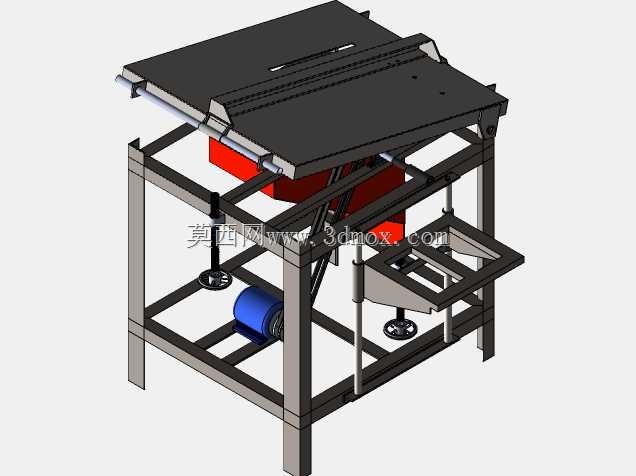

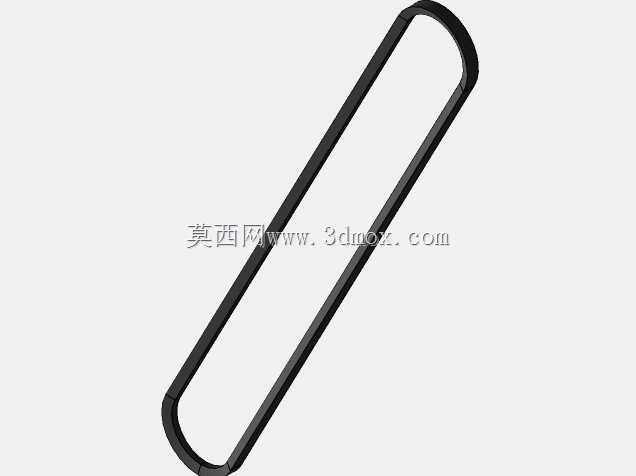

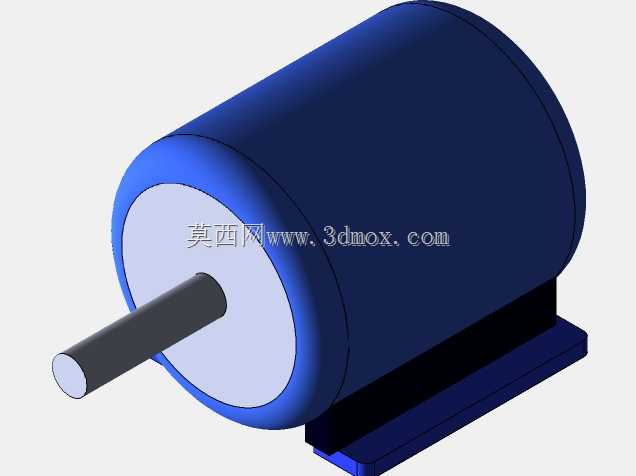

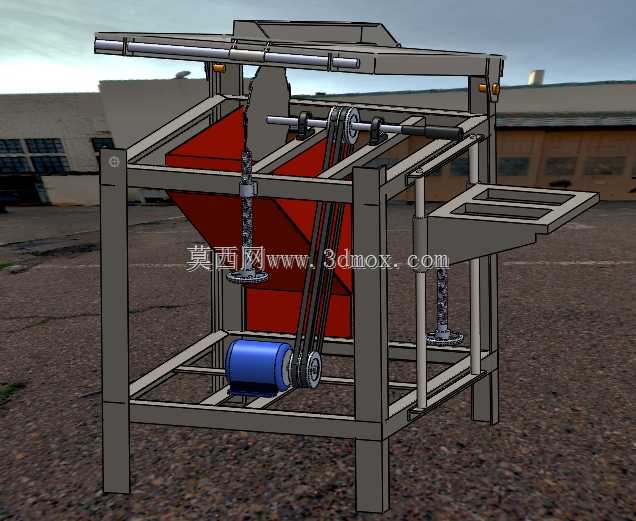

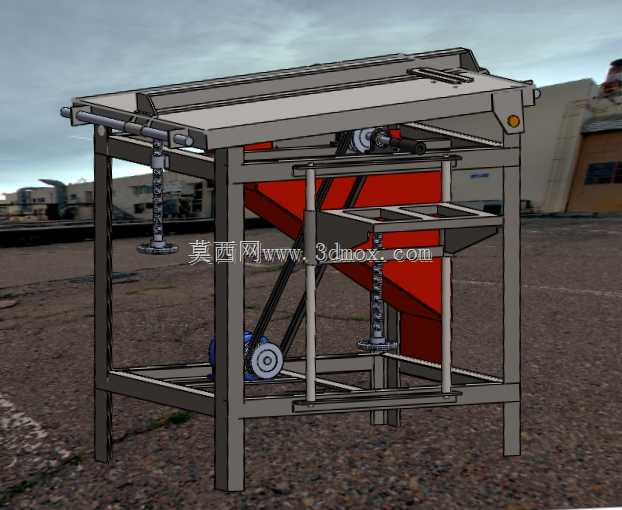

该设备主要面向散状颗粒物料的分级筛分与短距离输送场景，常见于小型粮食加工、建筑砂石初筛、农副产物分选、工业碎料回收等作业环节，可独立完成物料的上料承接、粒度分级、定向输出全流程作业，适配中小型加工站点的紧凑布局需求，无需额外搭配多台串联设备即可完成基础分选工序。设备整体采用方管焊接成型的框架式承载结构，底部为矩形支撑底座，四根竖向方管作为主承重立柱，框架中部设置横向承托层用于安装动力组件，上部为倾斜布置的作业台面，整体安装边界占地长度约1.8米、宽度约1.2米、高度约1.5米，可直接放置于硬化平整地面使用，无需额外浇筑固定基础，移位调整仅需配套小型搬运设备即可完成。设备上部的倾斜台面内置筛分输送组件，台面倾斜角度经过适配性设计，既保证物料依靠重力自然下滑的行进速度，又避免物料流速过快导致筛分不充分，台面侧边设置可调节挡边结构，可根据待处理物料的堆积密度调整挡边高度，防止物料在筛分过程中洒落。台面下方设置大倾角锥形集料斗，料斗采用红色耐磨板材焊接成型，上宽下窄的锥面结构可将筛下物料集中引导至指定出料位置，料斗内壁做顺滑过渡处理，无直角积料死角，可有效减少湿黏物料的挂壁残留问题。动力组件布置于框架中部的承托层上，采用卧式安装的驱动单元配套传动机构，为上部的筛分输送组件提供稳定动力，驱动单元外侧设置防护外壳，避免作业过程中粉尘、碎屑进入传动部位影响运行寿命，传动部位的张紧结构预留调节余量，可根据长期运行后的部件磨损情况调整张紧度，降低维护频次。设备的台面顶端设置可折叠延伸导料板，作业时展开可承接上游设备输出的物料，闲置时可折叠收起减少存放占地，框架侧边设置手动调节支撑螺杆，可在地面不平整时微调设备水平度，保证筛分过程中物料行进方向均匀无偏斜。整体结构设计兼顾实用性与加工便捷性，所有承载部件均采用常规标准型材加工，无特殊定制异形构件，生产制造成本可控，日常维护仅需定期检查传动部件润滑情况、紧固连接螺栓即可，适配基层加工场景的低门槛使用需求。
