碎石分级用多层网面振动筛分设备

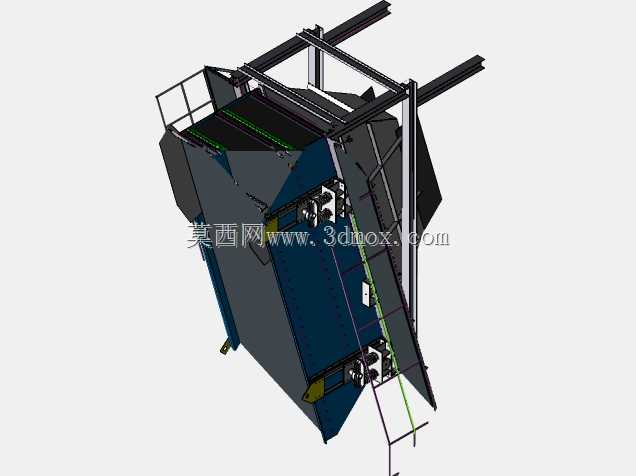

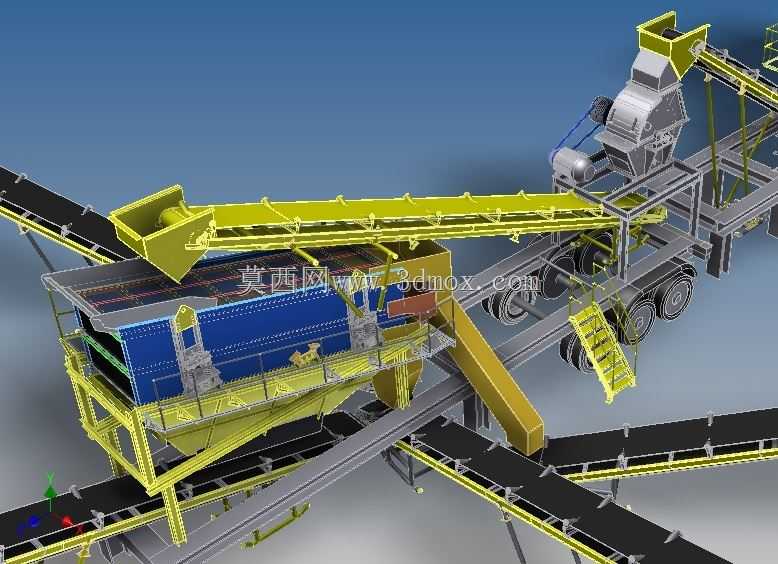

该筛分设备主要应用于矿山破碎生产线、砂石骨料加工场、建筑固废资源化处理等场景，是破碎工序后衔接的核心分级设备，专门针对经破碎机处理后的碎石物料完成粒度分级作业，可将不同粒径的碎石、砾石、机制砂按照工艺要求分选为多个规格区间，为后续的物料存储、运输、配比使用提供符合粒度标准的成品料，同时也可在选矿、建材、化工等行业的散状物料分级环节中适配使用，解决破碎后物料粒度混杂无法直接应用的问题。设备整体采用倾斜式筛箱布局，筛面沿物料行进方向保持合理倾角，配合顶部的吊挂式安装结构，可通过配套的激振组件带动筛箱做规律振动，让铺设在筛面上的物料在振动作用下沿筛面向前匀速运动，过程中小于筛网孔径的物料透筛落至下层筛面或出料口，大于筛网孔径的物料则沿筛面行进至末端出料，多层筛网的结构设计可单次作业完成多个粒度等级的物料分选，大幅提升筛分作业的效率。设计过程中充分考虑了重载作业的稳定性需求，筛箱主体采用高强度钢板拼接成型，外部设置多道加强筋结构抵消长期振动带来的结构疲劳，侧边布置的激振组件安装位预留了充足的检修操作空间，顶部配套的检修护栏可满足日常运维时的人员操作安全需求，设备侧边设置的张紧机构可快速完成筛网的张紧调节与更换，适配不同孔径筛网的快速切换以满足不同物料的筛分需求。设备整体安装边界需结合现场生产线的排布预留足够空间，进料端需与上游破碎设备的出料口精准对接，出料端需对应不同粒度物料的输送设备进料位置，吊挂安装结构需匹配现场的承重梁布局，确保安装后设备振动过程中不会与周边固定结构发生干涉，设备侧边预留的检修通道宽度需满足运维人员通行与配件更换的操作需求，整体倾斜角度可根据物料的含水率、含泥量、粒度特性做小范围调整，确保不同属性的物料都能在筛面上保持均匀的料层厚度与行进速度，避免筛网堵孔、物料跑粗等问题影响最终的筛分精度与处理效率。
