雅马哈FS1奥克菲尔德赛车簧片结构设计

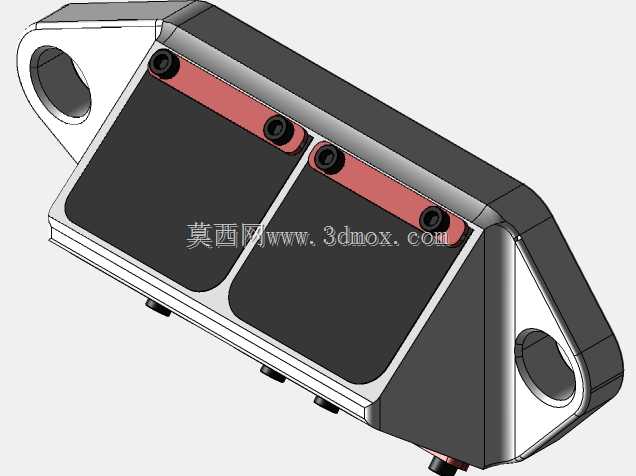

这款簧片结构是适配雅马哈FS1奥克菲尔德赛车的进气系统核心部件，主要应用于小排量竞速摩托的进气控制场景，在赛车高转速工况下承担着单向导气、阻断回火的关键作用，直接影响发动机的进气效率与动力输出平顺性。在实际使用过程中，该部件安装于发动机进气道与化油器之间，当活塞下行形成缸内负压时，簧片会在气压差作用下自动开启，让雾化后的燃油混合气顺畅进入燃烧室；当活塞上行进入压缩冲程时，缸内正压会推动簧片紧密闭合，避免混合气倒灌回进气歧管，保障缸内压缩压力稳定，减少动力损耗。从功能特性来看，这款簧片采用分体式双腔阀片布局，两组独立的密封摩擦面搭配红色限位压条，既可以通过压条限制簧片的最大开启幅度，避免高转速下簧片开合过度产生疲劳断裂，又能让两组阀片根据不同转速下的进气流量需求独立开合，低转速时仅单侧小开度开启保证进气流速，高转速时双侧全开保障进气量充足，兼顾了低扭输出与高转动力延伸。设计过程中，工程师充分考虑了赛车的轻量化与安装适配需求，整体壳体采用高强度铝合金一体铣削成型，两侧预留的同轴安装孔位完全匹配原厂发动机进气道的安装边界，无需额外修改缸体或进气接口即可直接替换原厂部件，整体外形紧凑贴合发动机侧部轮廓，不会与周边的车架、排气部件产生安装干涉。壳体表面的黑色密封区域采用耐磨耐油的复合涂层，既可以提升簧片闭合时的密封性能，减少漏气损失，又能降低簧片高频开合时的撞击噪音，延长部件的整体使用寿命。两侧的安装耳位做了加厚处理，能够承受赛车高强度行驶中产生的振动与气压冲击，避免长期使用后出现安装位开裂的问题。
