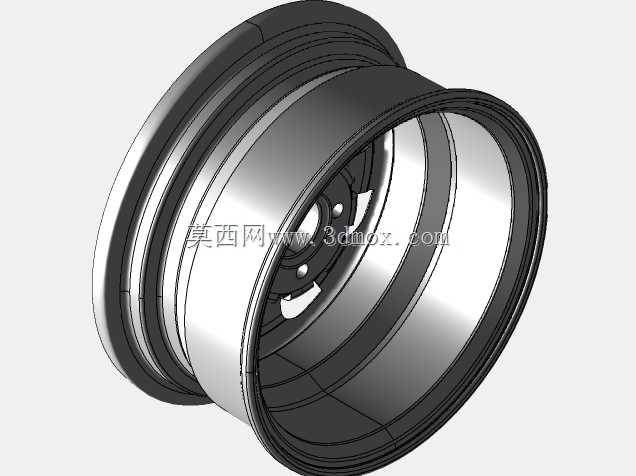

4X100孔距乘用车钢制轮辋结构设计

这款4X100孔距轮辋是面向小型乘用车、入门级代步车型开发的行走承载部件，主要适配PCD参数为100mm的四孔安装规格轮毂轴头，广泛应用在A0级家用轿车、小型电动代步车、低速乘用车辆的行走系统中，作为轮胎的安装承载基体，承担车辆整备质量传递、行驶过程中横向纵向载荷缓冲、轮胎定位约束的核心作用。在实际装车场景中，轮辋需要配合对应尺寸的真空子午线轮胎使用，内侧轮缘与胎圈紧密贴合实现密封，外侧的安装盘面通过四颗紧固螺栓与转向节、后桥轴头的法兰面刚性连接，将动力输出端的扭矩直接传递至轮胎，同时承接路面颠簸带来的径向、轴向冲击载荷，保障车辆行驶过程中车轮的回转稳定性。从设计思路来看，这款轮辋采用深槽式钢制结构设计，轮辋本体的槽深参数充分考虑了小尺寸轮胎的拆装便利性，无需专用大型拆胎设备即可完成轮胎更换作业；轮辐与轮辋本体采用一体化滚压成型工艺，在保证结构强度的前提下尽可能降低自身重量，减少行走系统的非簧载质量，提升车辆行驶的平顺性。安装边界方面，4X100的孔位分布严格遵循乘用车通用安装规范，中心孔尺寸适配多数小型车的轴头定位直径，安装盘面的平面度公差控制在0.1mm以内，避免装车后出现车轮动平衡偏差、高速行驶抖动的问题；轮辋的宽度参数适配175-195宽度区间的常规乘用轮胎，轮缘的凸起高度符合真空轮胎的防脱圈要求，在车辆低胎压转弯、紧急变线的工况下，能够避免胎圈从轮辋槽内脱出引发安全风险。结构特性上，轮辋的轮辐部位做了等强度过渡设计，在螺栓安装孔周边设置了局部加厚的承压面，分散螺栓紧固时的压应力，避免长期使用后安装孔出现变形、开裂问题；轮辋内侧的通风间隙能够在车辆行驶过程中引导气流穿过，带走制动片摩擦产生的热量，降低制动系统的热衰减风险，提升连续制动工况下的行车安全性。
