环形止推垫片机械结构设计

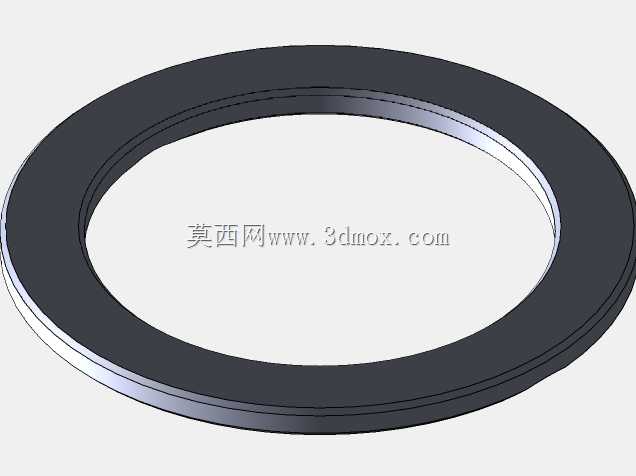

这款环形止推垫片是机械传动系统中承担轴向载荷限位、接触面减摩防护的核心配套零件，广泛应用于各类旋转传动机构的装配场景中，在减速机输出轴端、电机轴承装配位、液压元件活塞杆限位段、汽车传动系衔接部位都能见到这类零件的身影，它的核心作用是填补轴系零件的轴向装配间隙，承受轴端传递的轴向推力，同时避免硬质金属轴肩与配套承力端面直接刚性摩擦，降低传动过程中的接触面磨损，延长整套轴系部件的使用寿命。从功能特性来看，这款垫片采用扁平环形的对称结构设计，整体厚度均匀一致，两个端面都做了高精度的平面度处理，装配后可以和两侧承力面实现完全贴合，不会出现局部应力集中的问题；内外圆的同轴度控制在较高精度范围内，装配时可以顺畅套设在对应直径的轴段上，不会出现卡滞、偏心的情况，边缘位置做了微小的倒角处理，既可以去除加工产生的毛刺锐边，避免装配时刮伤配套零件的接触面，也能引导垫片快速对准安装位，提升装配效率。在设计思路上，这款垫片优先考量了轴向承力的均匀性，整体截面采用等宽的环形结构，保证轴向载荷可以均匀分散到整个接触环面上，不会出现局部压强过大导致的垫片压溃、变形问题；同时兼顾了减摩需求，端面的光滑处理可以有效降低相对转动时的摩擦阻力，减少传动过程中的功率损耗，也能避免摩擦产生的金属碎屑进入传动系统内部，造成其他精密零件的磨损失效。从安装边界来看，这款垫片的内孔尺寸适配对应规格的轴径，外径尺寸匹配配套承力座的接触面范围，厚度尺寸根据轴向装配间隙的设计值做了精准匹配，安装时不需要额外做定制加工，直接套入轴段推至安装位即可，不需要复杂的固定结构，依靠两侧零件的夹紧力就可以实现稳定限位，既可以单独使用承担小载荷的轴向限位，也可以多片叠加使用，适配不同的轴向间隙调整需求，在各类需要轴向定位、减摩防护的机械装配场景中都能发挥稳定的作用。
