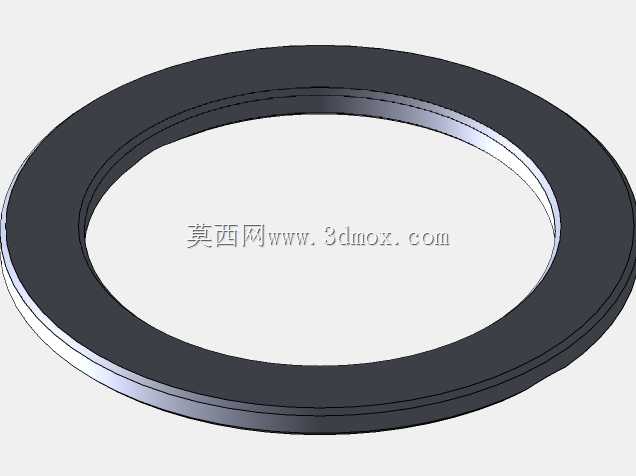

环形止推垫片机械结构设计

这款环形止推垫片是机械传动系统中承担轴向载荷承载与限位功能的核心配套零件，广泛应用于各类旋转传动机构、轴承装配单元、动力输出组件的配套场景中，在减速机、泵体、电机输出端、机床主轴装配等工况下都能发挥稳定作用。在实际设备运行过程中，旋转轴系工作时会产生持续的轴向窜动作用力，若不对该作用力进行承接与限制，会直接导致轴承错位、齿轮啮合间隙偏移、传动精度下降等问题，严重时甚至会造成核心传动部件的不可逆磨损，大幅缩短设备整体使用寿命。这款止推垫片正是针对这类轴向载荷工况设计，安装于轴肩与轴承端面、传动部件端面与固定机架的衔接位置，能够均匀承接轴向压力，将窜动作用力分散到整个环形接触面上，避免局部应力集中造成的部件压损，同时精准限制轴系的轴向位移范围，保证传动部件始终处于设计要求的啮合位置，维持整套传动系统的运行精度与稳定性。在设计思路上，这款垫片采用等截面环形结构，内外径尺寸严格匹配对应安装轴径与轴承座的配合边界，厚度经过精准核算，既能够满足长期承压的结构强度要求，又不会额外占用过多轴向安装空间，适配紧凑化的设备装配需求。垫片的两个端面均设计为高精度平面，表面粗糙度控制在合理区间，能够与两侧配合部件实现充分贴合，避免因接触面存在间隙导致的载荷分布不均问题，同时减少相对转动过程中的摩擦损耗。外缘与内孔的边缘都做了细微的倒角处理，既能够在安装过程中起到导向作用，降低装配难度，也能避免锐边划伤配合部件的表面，同时去除加工过程中产生的毛刺，防止金属碎屑进入传动系统造成额外磨损。从安装边界来看，这款垫片的内孔与适配轴径采用间隙配合，装配时可直接套入轴段对应位置，无需额外的固定结构，依靠两侧部件的夹紧力即可实现定位，拆装维护十分便捷；外径尺寸小于对应安装腔体的内径，不会与腔体壁产生干涉，能够在预留的空间内稳定承接轴向载荷。垫片整体采用耐磨金属材质制作，具备优异的抗压强度与抗疲劳性能，在长期反复承受轴向载荷的工况下不易产生塑性变形，能够持续保持尺寸精度与平面度，稳定发挥轴向限位与载荷承接的作用，有效降低整套传动系统的维护频率，提升设备长期运行的可靠性。
