小型数显直流电压检测表头结构设计

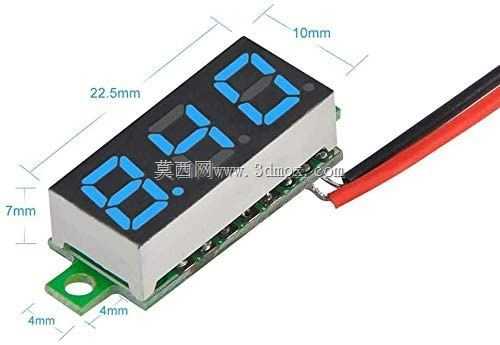

这款微型直流电压表是面向低压直流供电系统开发的紧凑型电压检测终端，核心作用是在各类小型电子设备、DIY电子制作、低压供电回路、小型机电装置中实时直观展示当前直流电压数值，帮助使用者快速掌握供电状态，及时发现欠压、过压等异常供电问题，避免因电压异常导致的设备损坏、工作失效等故障。在实际应用场景中，这类表头常被集成在小型移动电源、车载低压改装电路、迷你功放设备、小型航模供电模块、桌面小型机电装置的供电回路中，无需额外外接复杂显示模块，仅需两根引线接入待测直流回路即可完成电压采集与显示，接线逻辑简单，普通电子爱好者也能快速完成安装接线。产品功能设计上采用三位高亮蓝色数码管作为显示载体，数字显示清晰醒目，在常规室内光照环境下无需额外背光即可轻松读取数值，电压检测范围覆盖常见低压直流区间，响应速度快，数值刷新无明显延迟，能够实时跟随回路电压波动同步更新显示数值，测量精度满足日常民用及小型工业低压回路的检测需求。设计思路上充分考虑小型化集成需求，将电压采集电路、数码管驱动电路、显示模块全部集成在一块小型PCB板上，外围仅保留供电采样引线与安装固定结构，最大限度压缩整体体积，适配各类空间局促的安装场景。外形尺寸方面，整体主体长度为22.5mm，宽度为10mm，主体厚度为7mm，底部延伸出的安装固定耳总宽度为12mm，固定耳上预留直径4mm的安装孔位，两个固定耳的孔中心间距为8mm，安装时仅需对应孔位使用M3螺丝即可完成固定，安装边界占用面积极小，不会对设备内部其他元件的布局造成过多挤占。整体外壳采用半包裹式设计，数码管显示区域做平齐处理，既可以嵌入面板开孔安装，也可以直接通过固定耳锁附在设备内部的支架上，安装方式灵活多样，适配不同设备的集成需求。
