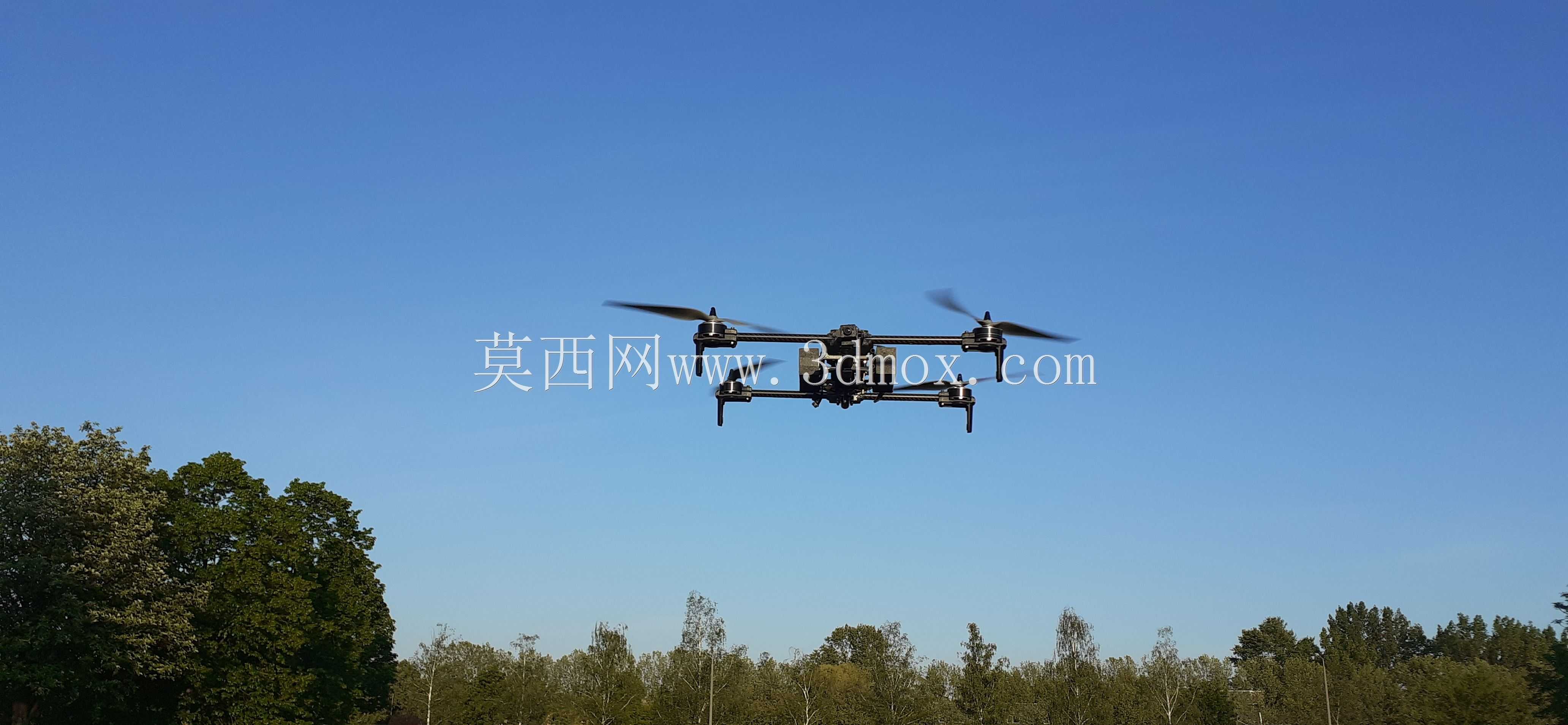

大载重轻型四旋翼航拍测绘无人机

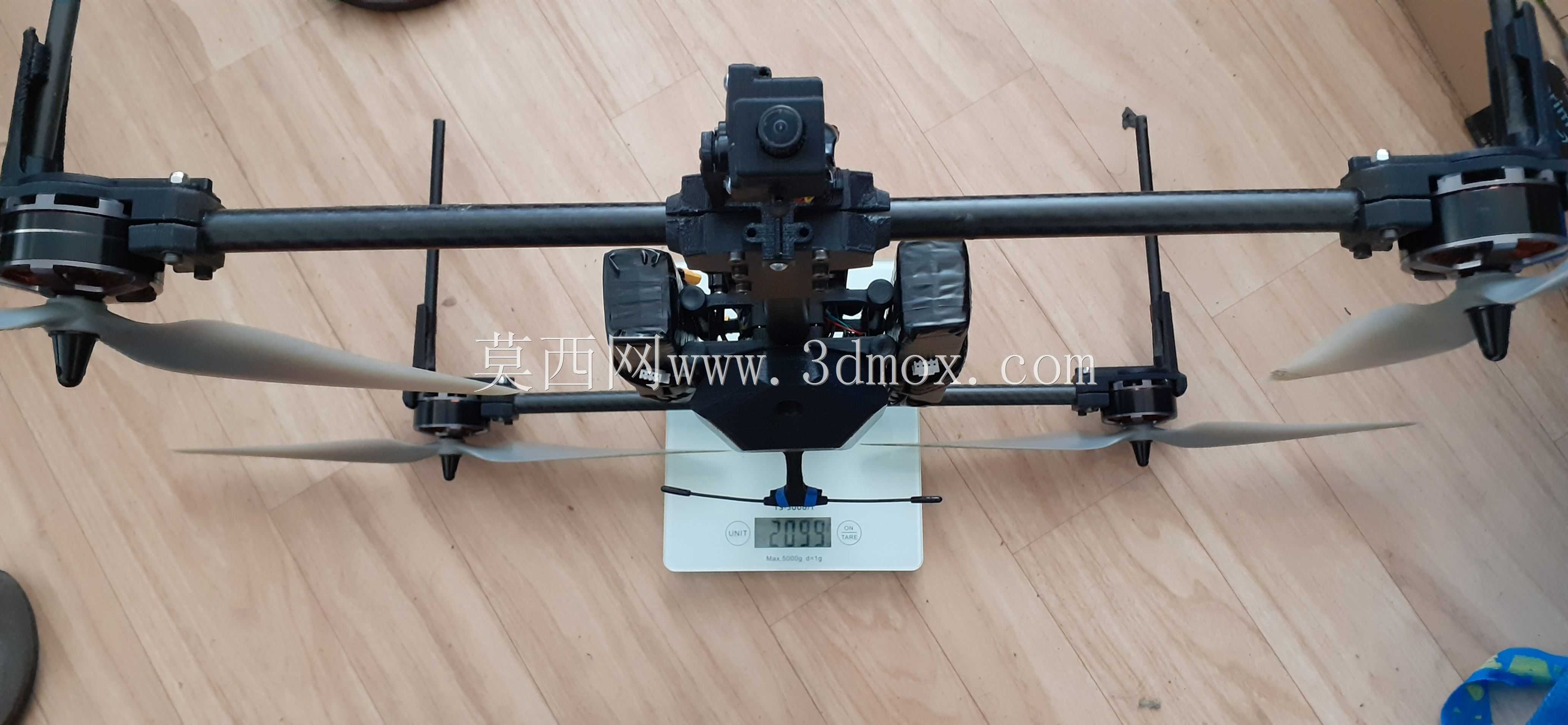

　　这款四旋翼飞行器的结构设计围绕低空作业场景展开，在农林植保、小范围航测、应急物资投送、户外航拍等场景中，都能适配对应的挂载需求。整机自重控制在2.1KG，预留的挂载接口可承载最高5公斤的任务载荷，在同级别轻型旋翼机型里，载重冗余留得比较充足，不会因为加装小型测绘相机、播撒装置或者应急小包就超出动力上限。

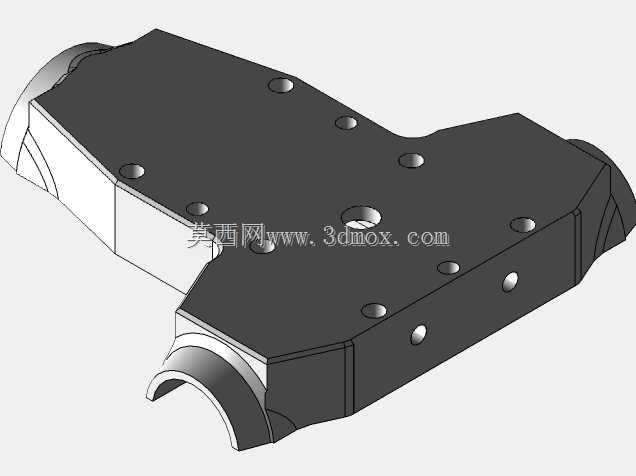

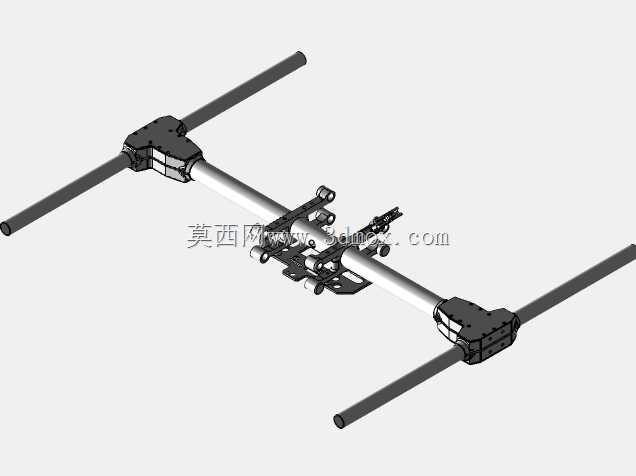

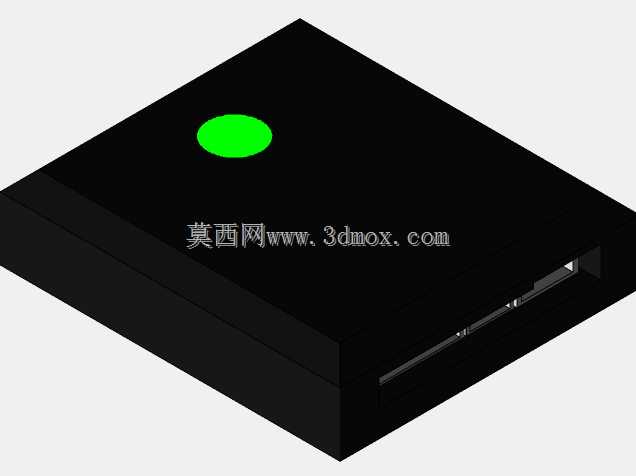

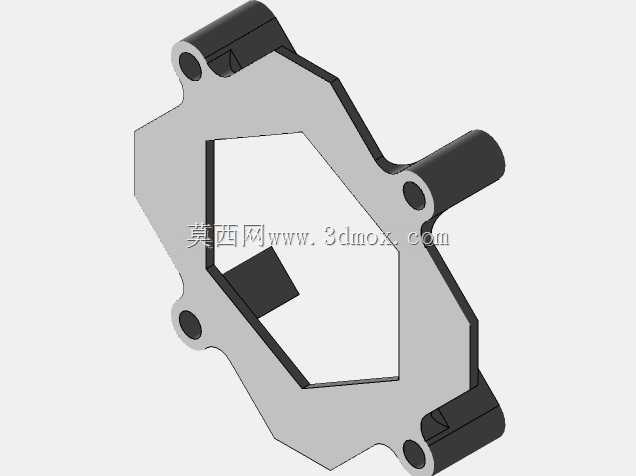

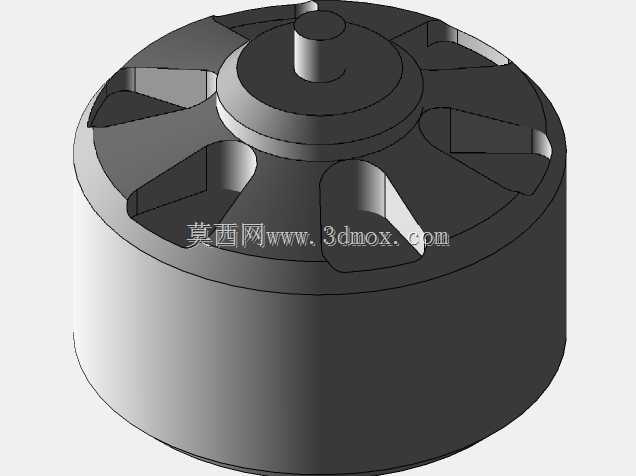

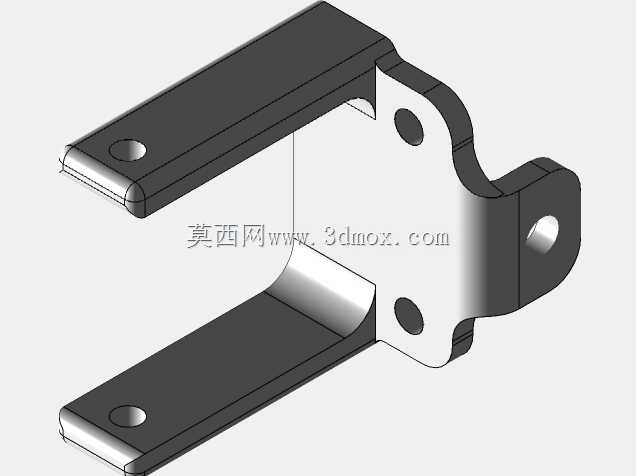

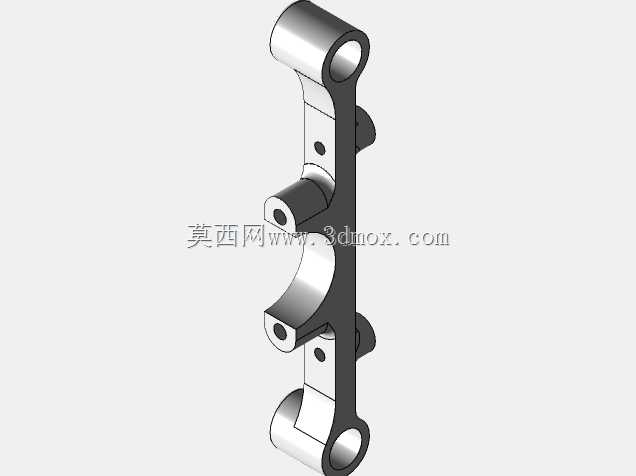

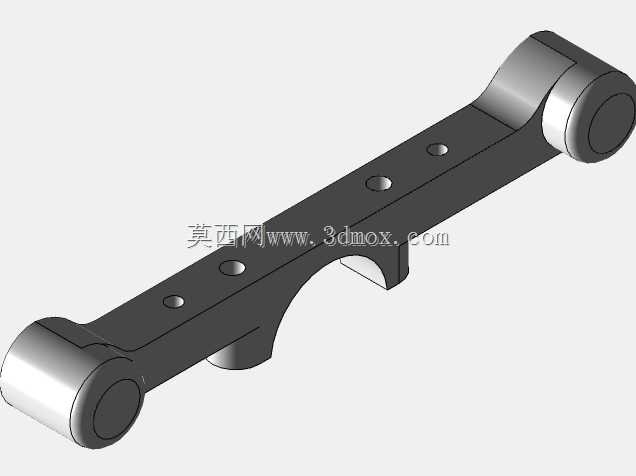

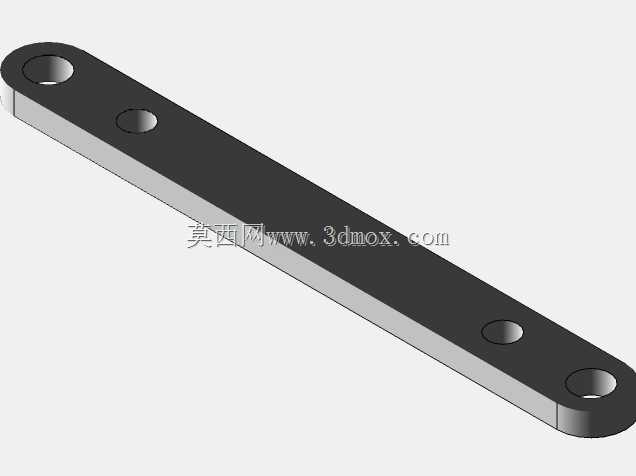

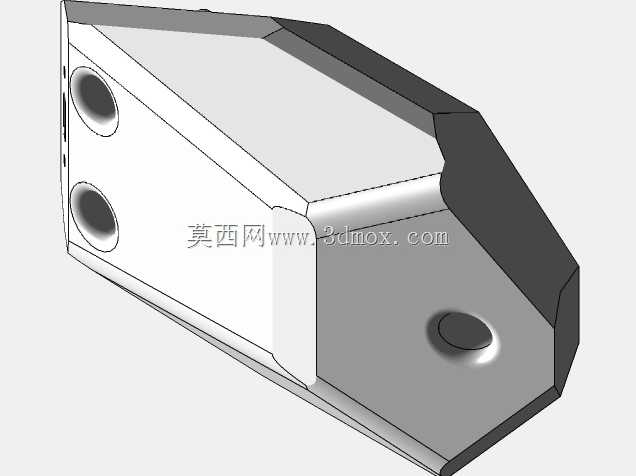

　　机架采用四轴十字布局，四个机臂端部分别适配4012规格480kv无刷动力电机，搭配14寸规格螺旋桨，动力输出曲线偏向低扭输出，在挂载重物起降时不会出现动力掉转的情况。动力供电采用6S高压锂电配置，配套3S2P 5000mAh规格的电池仓，仓体做了快拆卡扣设计，电池插入后可自动锁止，按压卡扣即可快速更换，外场作业时不需要额外工具就能完成电池换电，连续作业的间隔能压缩到一分钟以内。机臂和中心板的连接位置做了折叠锁紧结构，收纳时可以将四个机臂向上翻折贴合机身，展开后扳动锁扣即可完成刚性固定，锁扣内部有防滑齿纹，飞行过程中不会因为振动出现松脱。

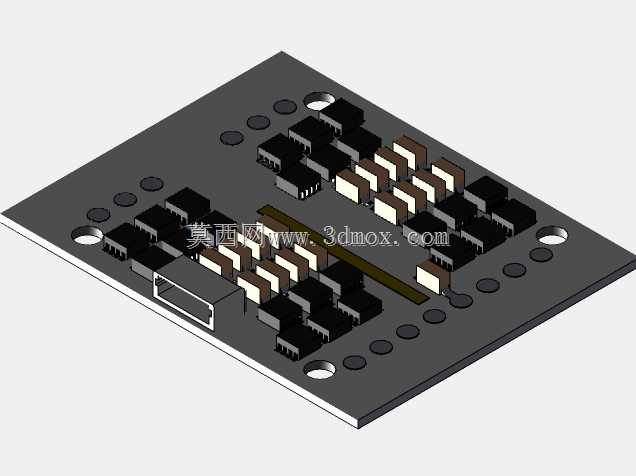

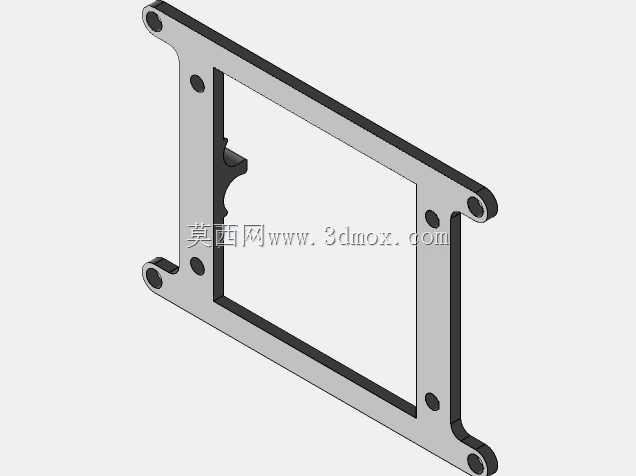

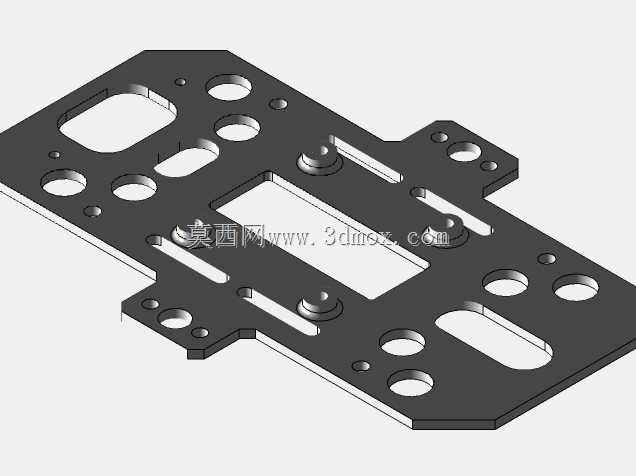

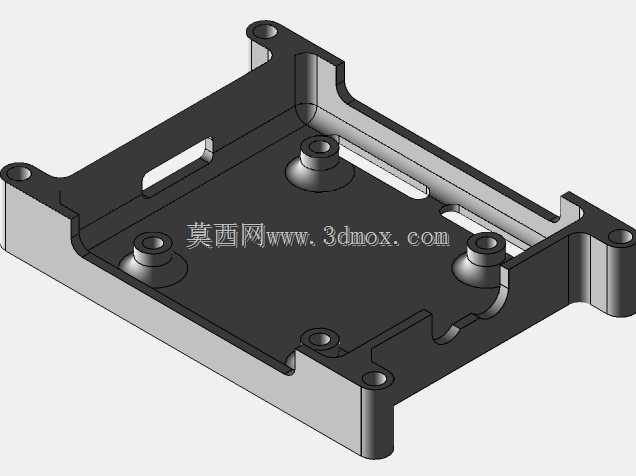

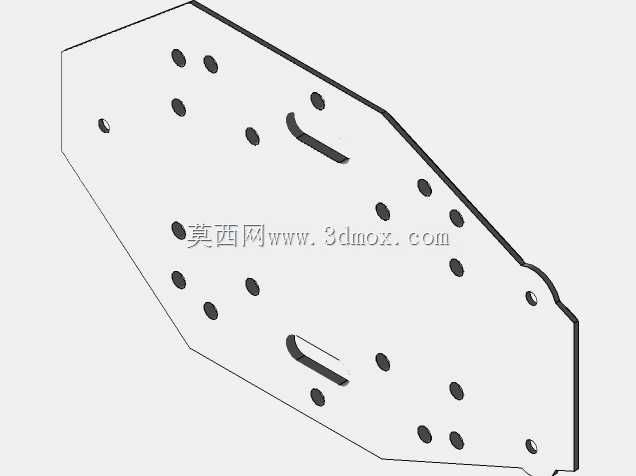

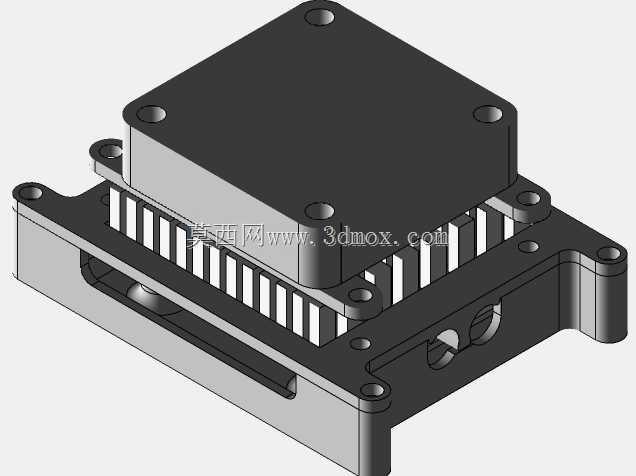

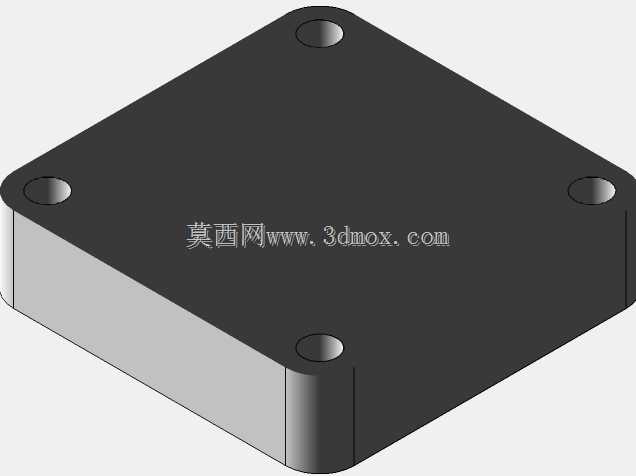

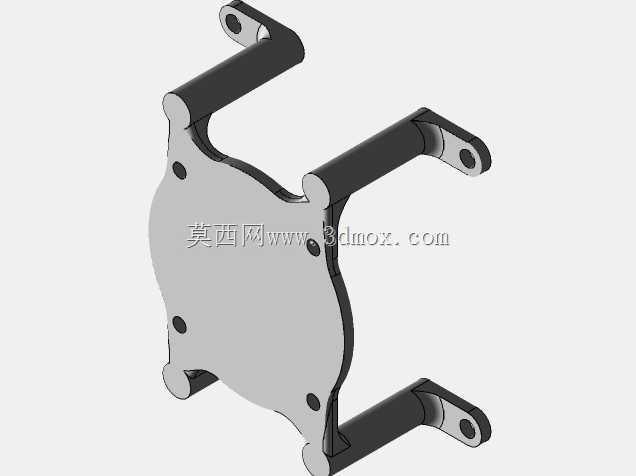

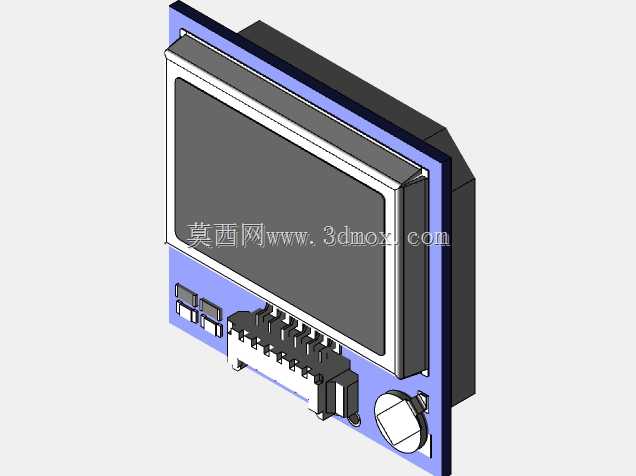

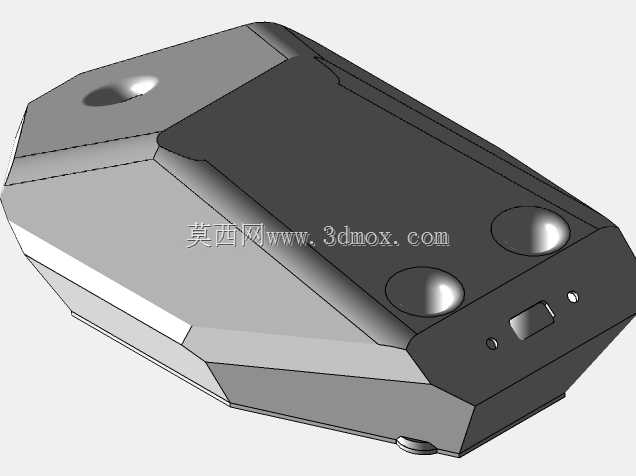

　　飞控安装位布置在中心板的几何中心位置，周边预留了30x30mm的标准安装孔位，兼容主流的开源及商用飞控模块，GPS模块安装座设计在机身顶部最高处，避开了电调和电机的电磁干扰区域，搜星速度和定位稳定性都有结构层面的保障。中心板下方预留了两层安装空间，上层放置电调、分电板等供电组件，下层专门留给任务载荷，两层板之间留足了15mm的走线间隙，电源线和信号线可以分开布设，避免动力线的电流波动干扰飞控和图传信号。

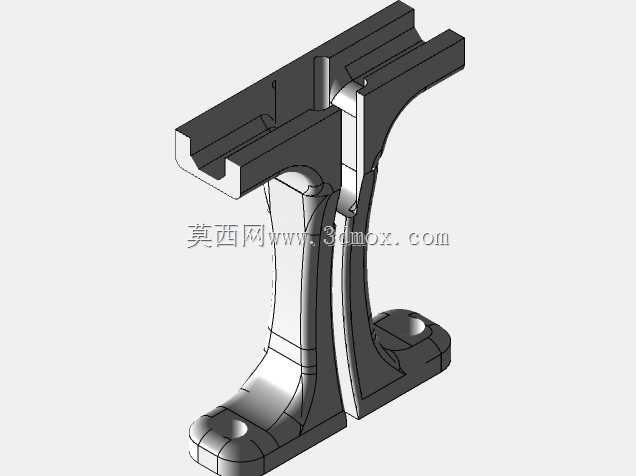

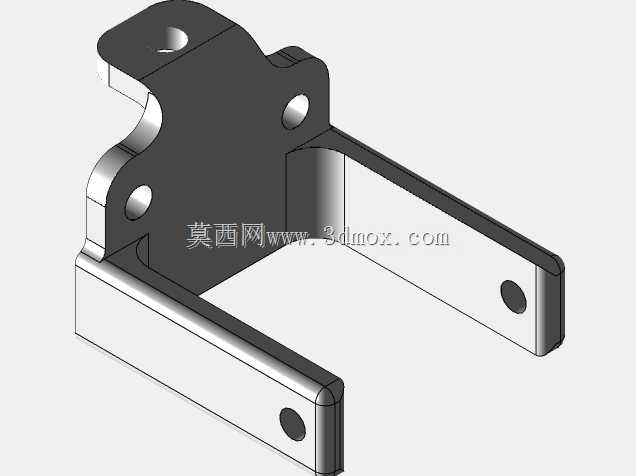

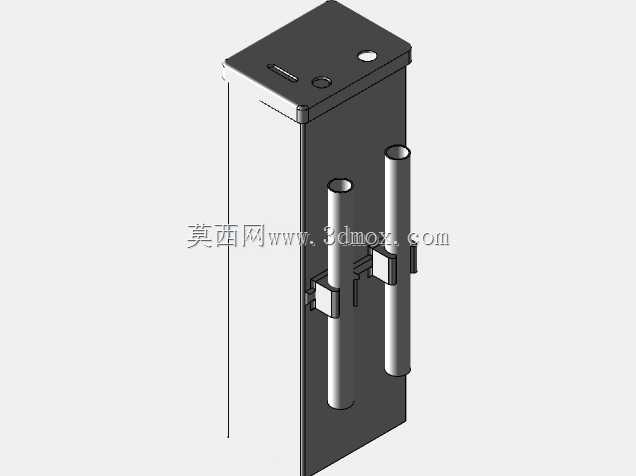

　　起落架采用高脚架设计，离地高度留足了120mm，下方挂载常见的微单相机、小型激光雷达或者播撒罐时，不会和地面发生磕碰。起落架支脚做了弧形外翻处理，降落时的接触面积更大，在不太平整的田埂、坡地也能稳定停放，不会轻易侧翻。整机的所有接线接口都朝向机身内侧布置，外露的接头做了防水胶圈预留，小雨天气下也能完成短时作业，不会因为飞沫进入接头导致断电。

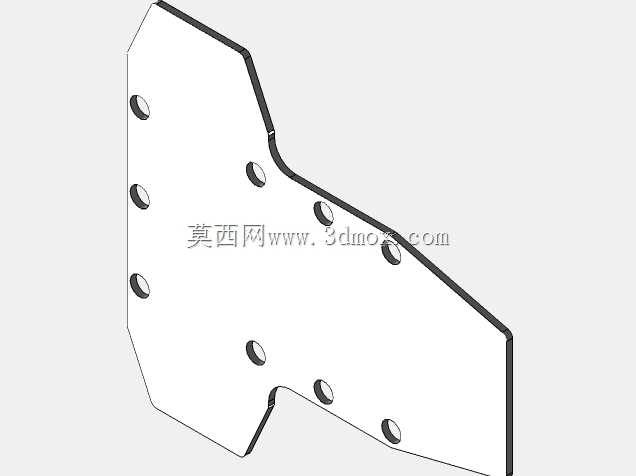

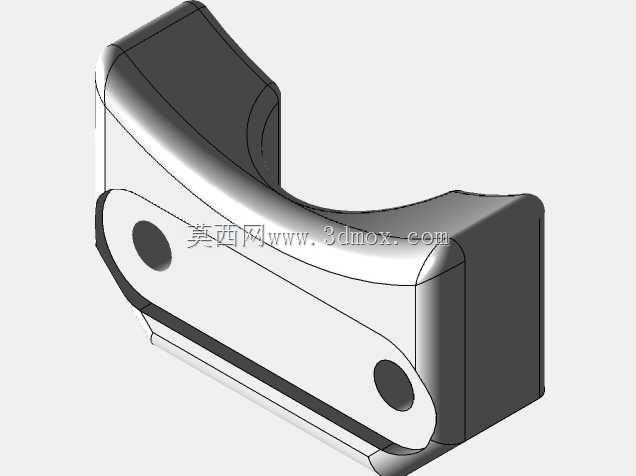

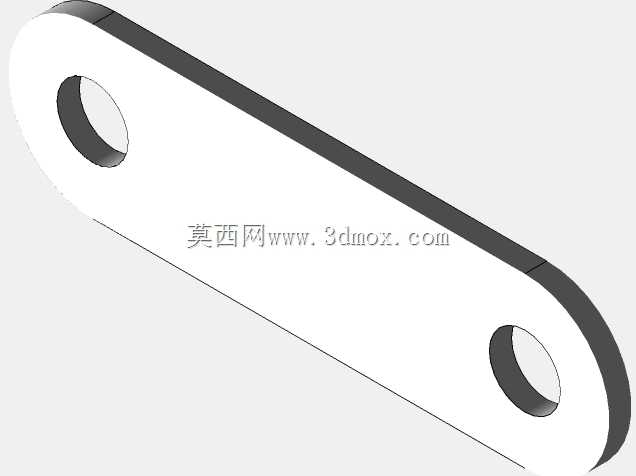

　　从结构建模的角度看，这款机型的所有零件都拆分了可制造的独立件，机臂采用圆形碳管的适配卡槽，中心板为层叠板式结构，不需要复杂的曲面加工，手板制作或者小批量试制的成本都比较低。各个动力部件的安装孔位都按照实际器件的尺寸预留了装配公差，电机底座的孔距适配标准的16/19/25mm管径碳管，后期更换不同规格的动力配件也不需要重新打孔改结构。机身的重心设计落在四个旋翼围成的中心区域，挂载设备的安装位也在重心正下方，加装载荷后不会出现重心偏移导致的飞行姿态倾斜，飞控的校准调试工作量也能相应减少。

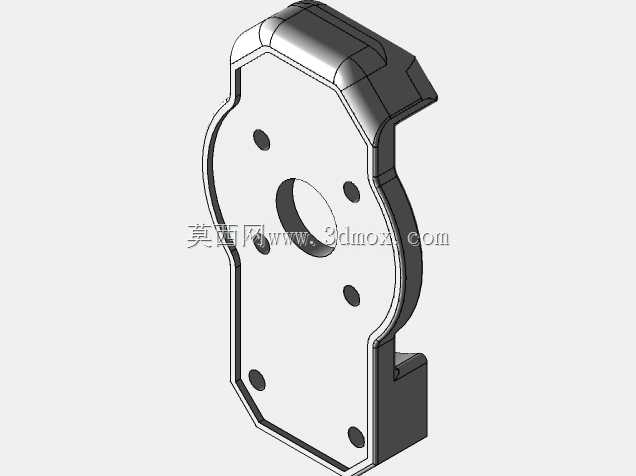

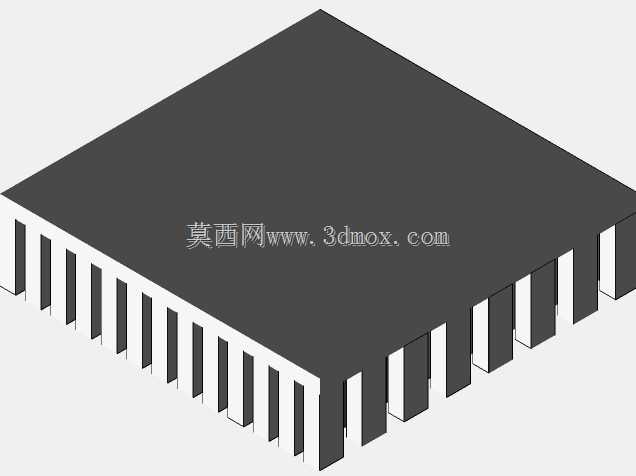

　　桨叶采用APC规格的14寸螺旋桨，电机座的安装孔位完全匹配该桨的安装尺寸，桨夹和电机轴的配合位做了D型切面设计，拧紧后不会出现射桨风险。机臂末端的电机座预留了散热槽，电机长时间大拉力工作时产生的热量可以通过槽位快速散出，不会因为热量堆积导致电机磁钢退磁。整机的布线槽沿着机臂内部走线，从外侧看不到杂乱的线材，既降低了飞行时的风阻，也避免线材被螺旋桨打到的风险。
