标准USB公头插头三维结构设计作品

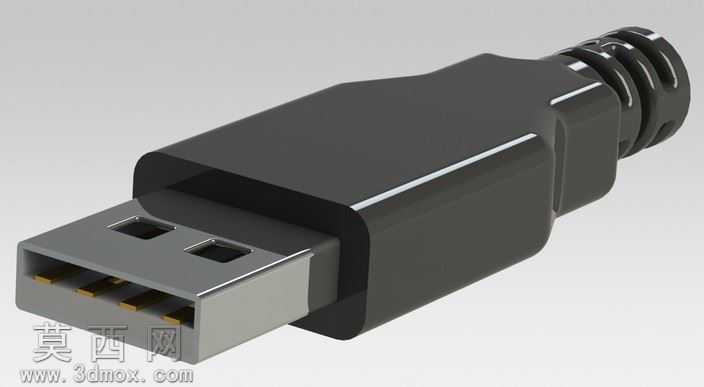

本作品为标准USB公头插头的三维建模设计成果，建模过程严格遵循USB-IF官方发布的Type-A公头物理尺寸规范，对插头的每一处结构都进行了精准还原。建模阶段首先绘制金属接触端的截面草图，通过拉伸、切除等基础特征构建出金属屏蔽壳的基础轮廓，对金属壳两侧的定位卡扣、前端的四个接触弹片安装槽做了等比例还原，四个金属接触弹片按照标准间距排布，每片弹片的厚度、接触端的倒角都做了细节刻画，还原真实插头的接触结构。中段的绝缘胶芯部分通过多步拉伸与切除特征制作，精准匹配金属外壳的内部卡槽，保证胶芯与金属壳的装配关系完全符合实际生产的公差要求，胶芯上用于固定接触弹片的卡槽深度、宽度都按照真实尺寸设定，还原胶芯的绝缘支撑作用。尾部的塑胶护套部分采用放样特征构建，从与金属壳衔接的方形截面平滑过渡到尾部的圆形线缆入口，护套表面的防滑凹槽、尾部的防弯折波纹结构都通过扫描切除特征逐一还原，还原塑胶护套的握持手感与防线缆弯折的实用结构。材质渲染阶段，金属屏蔽壳与接触弹片采用磨砂金属材质，调整金属粗糙度参数模拟真实插头金属部分的哑光耐磨质感，接触弹片的接触端做了轻微的高光处理，模拟镀金接触层的视觉效果；中段绝缘胶芯采用黑色硬质塑胶材质，添加细微的颗粒质感还原工程塑料的真实触感；尾部护套采用黑色软质PVC材质，调整材质的反光度与柔度参数，模拟软塑胶的半哑光质感，同时在护套与金属壳的衔接处做了细微的分模线刻画，还原注塑生产的真实工艺细节。整体建模过程中对各部件的装配间隙做了合理设置，既还原真实产品的装配公差，也保证三维模型各部件不存在干涉问题，可用于电子接插件结构教学、产品外观展示、周边配件适配设计等场景，模型的结构拆分清晰，各部件可单独导出用于后续的结构分析或3D打印验证，完整还原了标准USB公头从金属接触端到尾部线缆护套的全部结构细节，没有遗漏任何关键的结构特征。
