带D形挂环的自攻螺纹紧固件结构设计

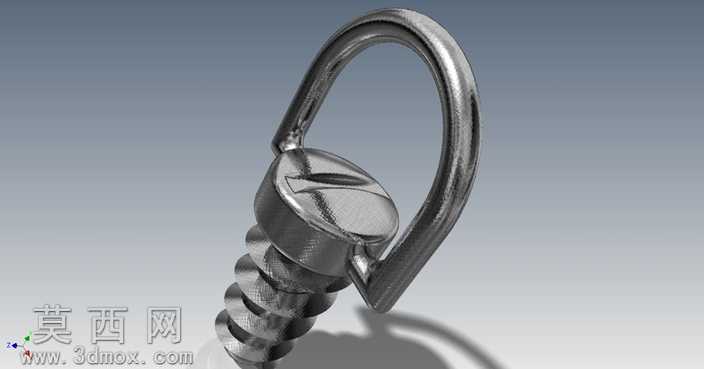

本作品为带一体式D形挂环的自攻螺纹紧固件三维建模作品，建模过程围绕实际使用场景的功能需求展开，首先梳理整体结构逻辑：作品由开槽盘头自攻螺钉、可活动D形挂环两个核心部件组成，建模时先完成自攻螺钉的主体构建，按照公制自攻螺纹的标准参数绘制螺旋扫描路径，通过切除扫描生成连续均匀的三角牙螺纹结构，螺纹牙型角度、螺距、牙底间隙均参照通用五金件的行业规范设置，保证螺纹部分的结构合理性，可适配常见的薄板、软质基材自攻安装场景。螺钉头部采用一字开槽盘头结构，建模时精准还原盘头的圆弧过渡曲面，在头部端面通过拉伸切除生成标准宽度的一字槽，槽口边缘做微小的倒角处理，还原实际五金件的工艺细节，避免锐边结构带来的渲染失真。D形挂环部分采用圆钢弯制的D形轮廓建模，挂环的直边段卡入螺钉头部与螺纹段之间的预留环槽内，建模时严格控制环槽的宽度与深度，保证挂环可绕螺钉轴线自由转动同时不会出现轴向松脱，挂环的圆弧段做等直径圆杆扫描，弯角位置做平滑过渡处理，避免应力集中的结构缺陷。材质与渲染阶段，为整体零件赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原不锈钢五金件的冷冽金属光泽，在挂环与螺钉的接触位置添加细微的摩擦痕迹贴图，增强模型的真实感；场景搭建采用渐变灰色背景，设置三点布光方案，主光从侧上方打亮零件的主体曲面，辅光补全暗部细节，轮廓光勾勒D形挂环的边缘轮廓，最终渲染图清晰展现零件的结构细节与金属质感。设计思路上，该紧固件整合了自攻螺钉的快速安装特性与D形挂环的吊挂连接功能，可直接在基材上攻丝安装后用于吊挂小载荷物件，省去额外安装挂耳的工序，整体结构紧凑，活动挂环的设计可适配不同方向的吊挂受力，适合小型物件的快速固定吊挂场景，建模过程中所有配合尺寸均经过干涉检查，保证挂环转动顺畅无卡滞，螺纹部分的参数可直接导出用于3D打印验证或机加工生产参考。
