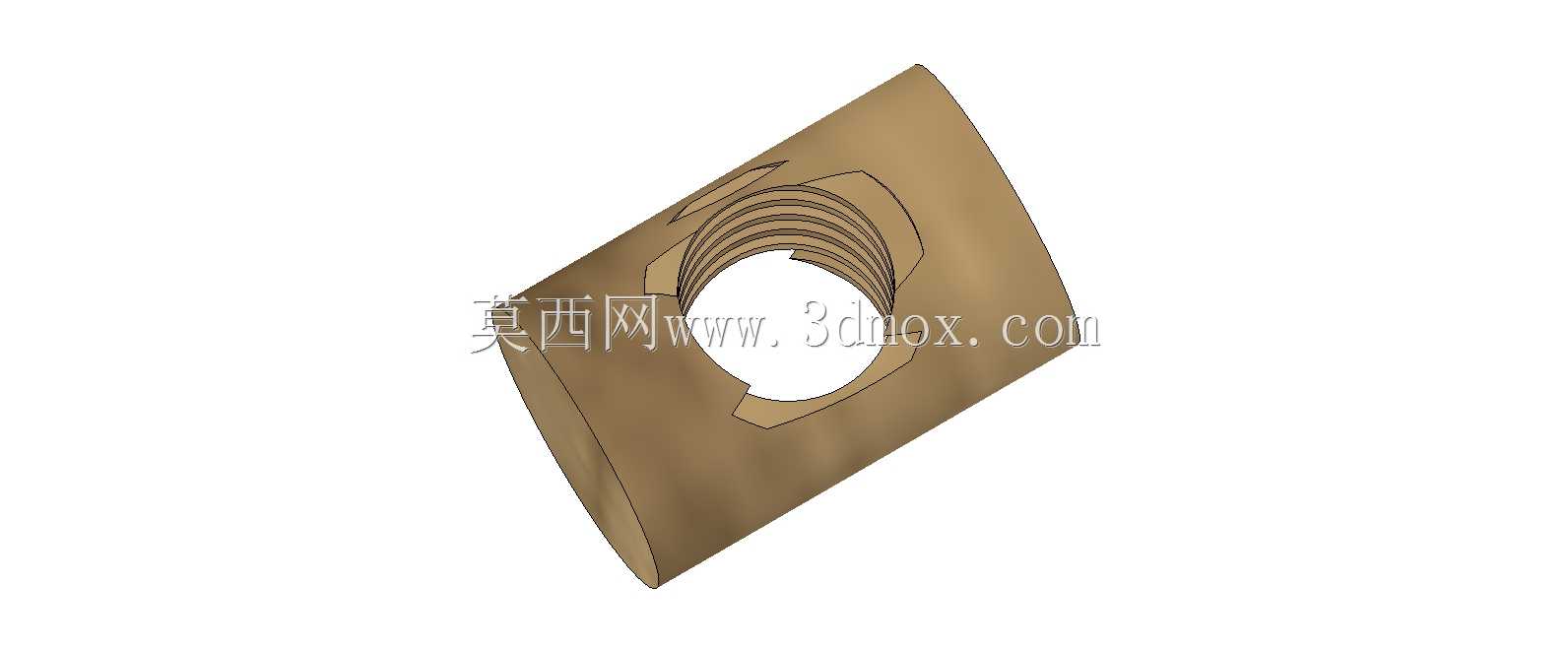

异形板嵌装锯齿锁紧螺母结构设计

这款锯齿锁紧嵌装螺母是面向薄板类构件连接场景开发的专用紧固件，主要应用于钣金机柜、轻量化设备壳体、复合板材装配等无法直接攻丝或需要反复拆装的连接工况，能够在厚度较薄的基材上实现可靠的螺纹连接，避免薄板攻丝易滑牙、连接强度不足的常见问题。从实际用途来看，该螺母可直接嵌装在预制的异形安装孔内，无需额外焊接或压装辅助工装，装配时仅需将螺母对准板件开孔卡入即可完成预固定，后续配合螺栓即可实现两个构件的紧固连接，尤其适合现场装配、售后维护场景下的快速拆装作业，大幅降低薄板连接的施工难度。产品核心功能特性集中在锁紧可靠性与安装便捷性两个维度，螺母外圈的锯齿结构在螺栓拧紧过程中会逐步嵌入基材表面，形成多齿咬合的止退结构，能够有效抵御设备运行过程中的振动载荷，避免螺纹连接出现松动回转；内嵌的螺纹孔采用标准公制螺纹规格，可适配同规格的通用螺栓，无需定制配套连接件，降低配件采购与管理成本。设计思路上，这款螺母摒弃了传统压铆螺母需要专用压装设备的限制，采用异形卡装结构与板件开孔形成周向限位，锯齿结构沿螺纹孔周向均匀分布，既保证了咬合受力的均匀性，又避免了局部应力集中导致的基材变形；螺母本体与板件接触的承载面做了加大处理，能够分散螺栓拧紧时的压应力，防止薄板材在紧固过程中出现压溃变形。外形尺寸与安装边界方面，螺母整体轮廓适配对应规格的板件开孔，安装后螺母端面与板件表面基本齐平，不会突出板面影响后续构件的装配贴合；螺纹孔的有效啮合长度经过优化，在控制整体厚度的前提下保证足够的螺纹啮合扣数，满足常规静载与动载下的连接强度要求，安装时仅需在板件上加工对应形状的开孔即可，无需额外做沉孔、翻边等预处理，对板材的适配厚度范围覆盖常用的钣金加工厚度区间，能够在碳钢、铝合金、复合板材等多种材质的基材上使用。
