双轴集成式轴承支撑座结构设计

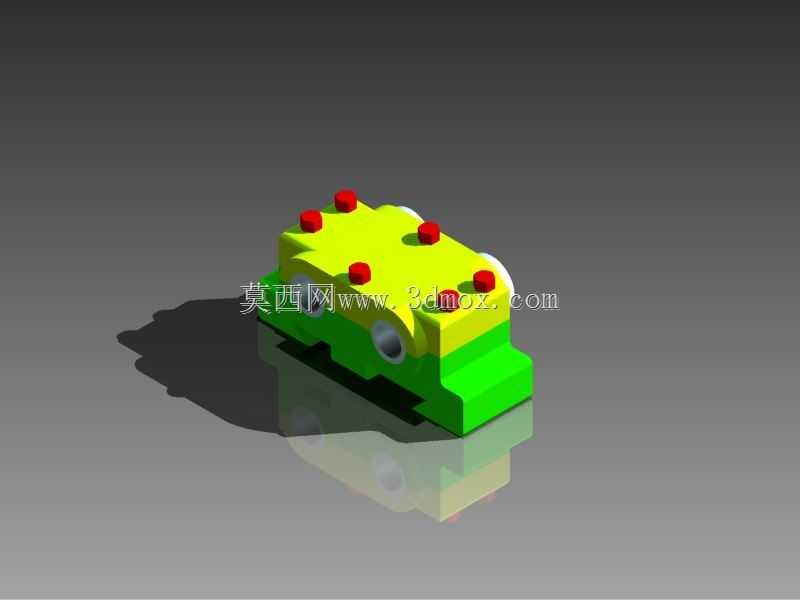

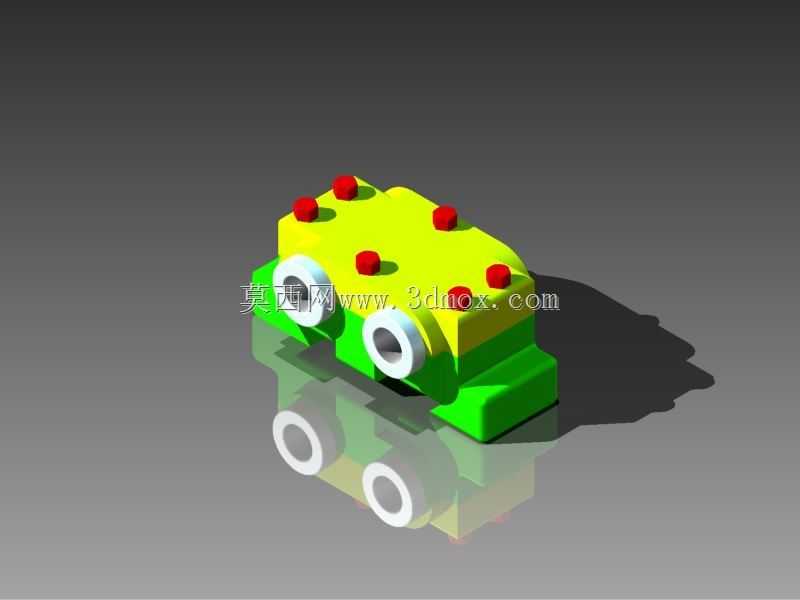

该双轴承集成支撑结构是轴系传动系统中的核心支撑部件，主要应用于中小功率的精密传动场景，常见于小型自动化输送设备、台式加工工装、教学实验台、小型轻工机械的动力输入与输出端，承担两根平行传动轴的径向与轴向载荷承载作用，同时保证两根轴的运行同轴度与平行度精度，避免轴系运行过程中出现挠曲变形、跳动超差等问题。从实际用途来看，该结构将两个轴承的安装位集成在同一个一体式壳体上，相比分体式独立轴承座的安装形式，大幅降低了双轴平行布置时的安装调试难度，无需反复校准两个独立轴承座的相对位置，一体式铸造成型的壳体本身就保证了两个轴承安装孔的中心距公差、平行度公差，能有效提升轴系装配效率，同时减少装配误差带来的后期运行磨损、异响、传动效率下降等问题。从功能特性来看，壳体顶部设置的多个红色紧固点位为轴承端盖的安装固定位，可分别对两个轴承的外圈进行轴向限位，同时预留润滑脂加注的通道空间，方便后期维护时补充润滑介质，延长轴承的使用寿命；壳体底部为一体化的安装基座，设置有对应的安装固定孔位，可直接通过螺栓固定在设备的安装平台上，基座的平面度经过精加工处理，能保证安装后整个支撑结构的水平度，避免轴系倾斜带来的附加载荷。设计思路上采用了集成化的设计理念，将原本需要独立加工、独立安装的两个轴承座整合为一个整体零件，壳体采用上下分层的结构设计，上部为轴承安装腔，壁厚经过载荷校核，可承受常规工况下的径向冲击载荷，下部为支撑基座，加大了底部与安装面的接触面积，降低单位面积的压应力，避免长期运行后基座出现压陷变形；两个轴承安装孔采用一次装夹镗削加工工艺，从加工层面保证两孔的中心距、平行度、同轴度精度，孔内壁的粗糙度满足轴承外圈的过盈配合安装要求，防止轴承外圈在运行过程中出现跑圈的问题。外形尺寸方面，整体结构紧凑，长度方向适配常规小型传动系统的轴间距要求，宽度方向预留了足够的轴承安装空间，高度方向控制在较低的尺寸范围内，降低整个轴系的重心，提升运行稳定性；安装边界上，底部安装孔的孔距符合通用小型设备的安装孔位标准，可直接适配多数常规小型设备的安装平台，无需额外加工转接板，两端伸出的轴孔位置预留了足够的轴伸空间，方便安装联轴器、带轮、链轮等传动连接件，不会出现结构干涉的问题。
